نظرة عامة على المنتج
إن GE IC660BBA101 عبارة عن كتلة إدخال RTD من سلسلة Genius I/O، وتضم ست (6) قنوات إدخال منظمة في ثلاث مجموعات، بكل منها قناتان. وهي تقبل مستشعرات RTD من البلاتين والنيكل والنحاس، وتوفر دقة إدخال تبلغ 0.1°C مع معايرة مصنع لكل مجموعة قنوات. تعمل الكتلة بجهد 115 VAC أو 125 VDC، وتنقل بيانات درجة الحرارة عبر ناقل Genius لمراقبة درجات الحرارة الموزعة في تطبيقات العمليات والآلات.
المواصفات الفنية
- المدخلات: 6 قنوات RTD، في 3 مجموعات تضم كل منها قناتين
- أنواع RTD: مستشعرات RTD من البلاتين أو النيكل أو النحاس
- دقة الإدخال: 0.1°C
- المعايرة: معايرة مصنع لكل مجموعة
- طاقة الكتلة: 115 VAC / 125 VDC
- جهد التشغيل: 93-132 VAC / 105-145 VDC
- تبديد الحرارة: 7 W
- الأبعاد: 8.83 x 3.34 x 3.91 بوصة (22.44 x 8.48 x 9.93 سم)؛ الوزن 4 أرطال (1.8 كجم)
- مجموعة الأطراف المتوافقة: IC660TBA101

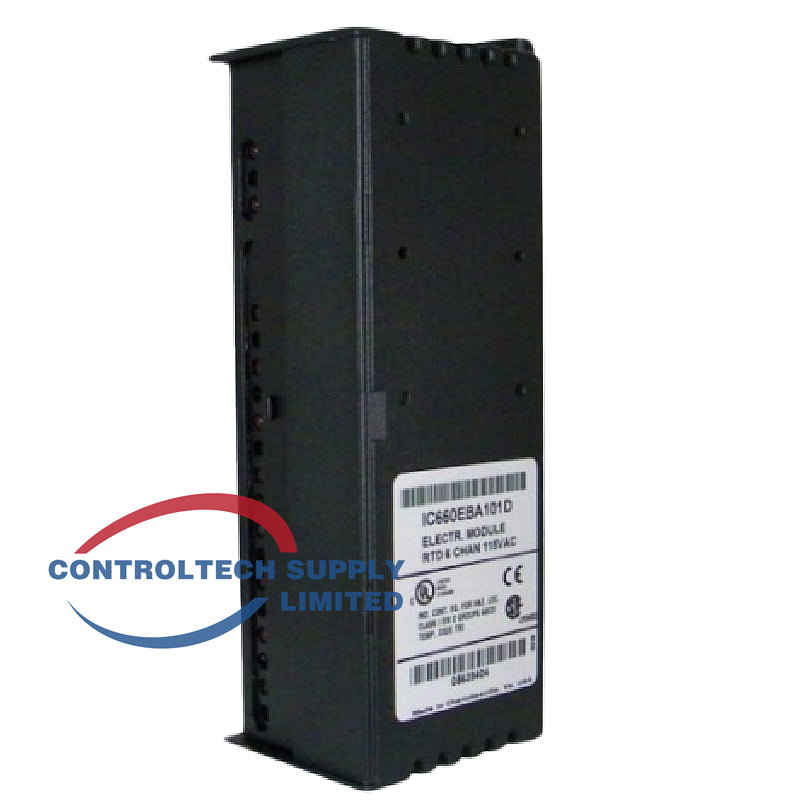

- مجموعة المكونات الإلكترونية المتوافقة: IC660EBA101
الميزات الرئيسية
- دعم مستشعرات RTD متعددة المواد: تقبل مستشعرات RTD من البلاتين والنيكل والنحاس لتغطية تطبيقات استشعار درجات الحرارة الصناعية القياسية.
- دقة عالية: تلتقط دقة الإدخال البالغة 0.1°C التغيرات الدقيقة في درجة الحرارة لتحقيق تحكم دقيق في العمليات.
- مجموعات معايرة من المصنع: تتم معايرة كل مجموعة مكونة من قناتين في المصنع، مما يقلل وقت الإعداد الميداني.
- خيارا طاقة: تعمل بطاقة كتلة تبلغ 115 VAC أو 125 VDC، ما يوفر مرونة في بنى طاقة المنشآت.
- التكامل مع ناقل Genius: تنقل بيانات درجة الحرارة إلى Series 90-30/90-70 ووحدات التحكم الرئيسية الأخرى لناقل Genius باعتبارها عقدة إدخال/إخراج بعيدة مستقلة.
- عزل على مستوى المجموعات: تسهّل أزواج القنوات الثلاثة المعزولة توصيل الدوائر المختلطة وتحسّن مقاومة التشويش.
الأسئلة الشائعة
- س: كم عدد مداخل RTD التي يوفرها IC660BBA101؟ ج: ست قنوات مرتبة في ثلاث مجموعات معزولة، تضم كل منها قناتين.
- س: ما أنواع RTD المدعومة؟ ج: كواشف درجة الحرارة المقاومة المصنوعة من البلاتين والنيكل والنحاس.
- س: ما دقة القياس؟ ج: 0.1°C مع معايرة مصنع لكل مجموعة قنوات.
- س: ما مصدر الطاقة الذي يحتاج إليه؟ ج: طاقة كتلة تبلغ 115 VAC أو 125 VDC، مع التشغيل ضمن نطاق 93-132 VAC / 105-145 VDC.
دليل التركيب
- افصل مصدر طاقة الكتلة وتحقق من انعدام الجهد قبل التوصيل.
- ثبّت الكتلة واضبط عنوان ناقل Genius ومعدل الباود على مفاتيح الإعداد.
- وصّل مستشعرات RTD بمجموعة الأطراف وفقًا لمخطط توصيل المجموعات، مع مراعاة متطلبات تعويض الأسلاك.
- طبّق طاقة كتلة بجهد 115 VAC أو 125 VDC وصِل تأريض الهيكل.
- شغّل الجهاز وتحقق من مصباحي Unit OK وI/O Enabled، ثم تحقّق من قراءة كل قناة مقارنةً بمرجع درجة حرارة معلوم باستخدام جهاز المراقبة المحمول.
نصائح الاختيار
- اختر IC660BBA101 لتطبيقات RTD التي تعمل بجهد 115 VAC / 125 VDC؛ وللتركيبات التي تعمل بجهد 24/48 VDC اختر IC660BBA021.
- تحقق من توافق نوع عنصر RTD وتكوين التوصيل (سلكان/3 أسلاك/4 أسلاك) مع تعليمات مجموعة الأطراف.
- لمداخل المزدوجات الحرارية، اختر IC660BBA103 (115 VAC/125 VDC) بدلًا منه.
- اطلب مجموعة المكونات الإلكترونية IC660EBA101 ومجموعة الأطراف IC660TBA101 كقطع غيار للصيانة المعيارية.
