نظرة عامة على المنتج

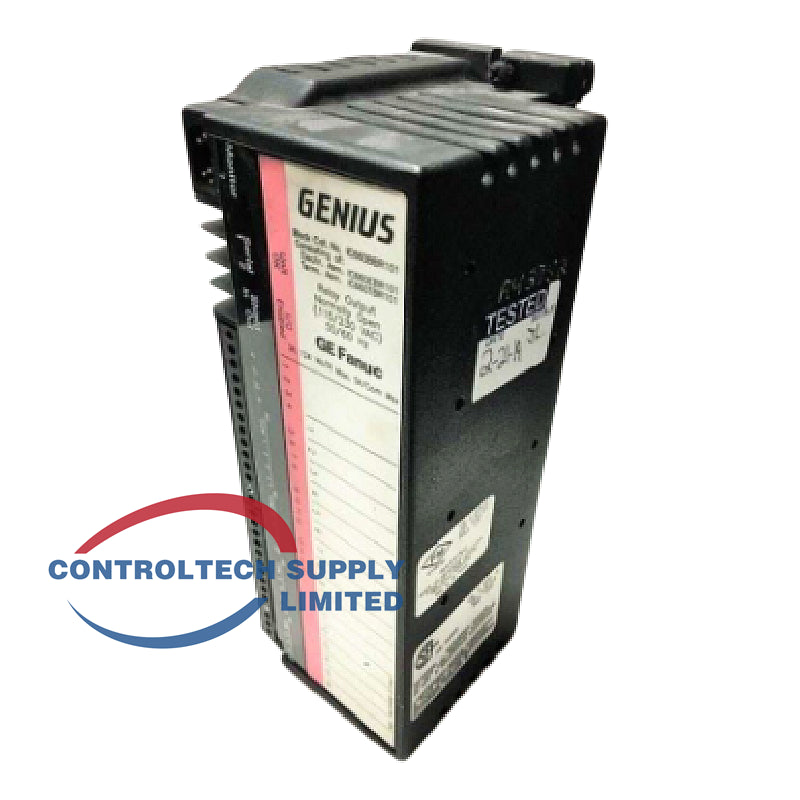

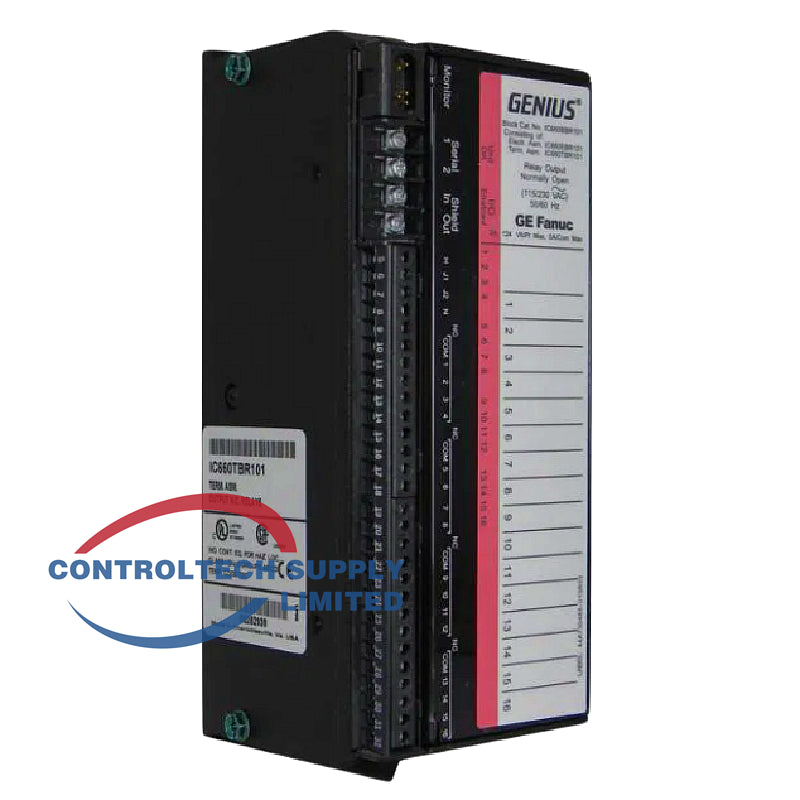

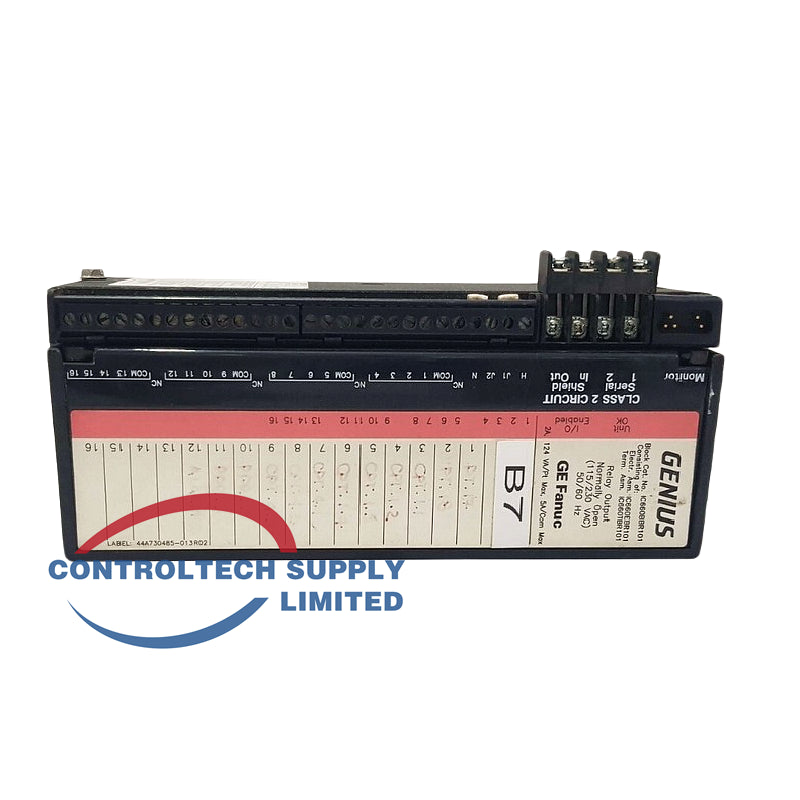

إن GE IC660TBR101 عبارة عن مجموعة أطراف للتوصيل الخاصة بوحدة خرج المرحّل IC660BBR101. يوفر صندوق الأطراف اللولبية هذا توصيلات الأسلاك الميدانية لستة عشر (16) دائرة خرج مرحّل مرتبة في مجموعات من أربع دوائر، مع تخزين الإعدادات في EEPROM بحيث تبقى إعدادات الوحدة محفوظة عند استبدالها. ويتيح تصميمه الذي يحافظ على توصيلات الأسلاك إزالة وحدة الإلكترونيات للصيانة دون التأثير في التوصيلات الميدانية.
المواصفات الفنية
- نوع المنتج: مجموعة أطراف توصيل (صندوق أطراف لولبية)
- الوحدة المتوافقة: وحدة خرج المرحّل IC660BBR101
- تكوين الدوائر: 16 دائرة خرج مرحّل، في مجموعات من 4 دوائر تشترك في طرف مشترك
- عدد الأطراف: 32 موضعًا
- نطاق الأسلاك الميدانية: نحاس 22-12 AWG
- تصنيف الجهد: 115/230 VAC قابل للاختيار
- استهلاك تيار الوحدة: 87 mA عند 115 VAC
- تخزين الإعدادات: EEPROM
- اتجاه التركيب: رأسي أو أفقي
- ميزة الأسلاك الميدانية: إزالة الوحدة مع بقاء الأسلاك موصولة
- الوزن: 0.56 رطل (0.26 كجم)
- درجة حرارة التشغيل: من 0°C إلى +60°C؛ التخزين من -40°C إلى +100°C؛ الرطوبة 5-95% دون تكاثف
الميزات الرئيسية
- الحفاظ على التوصيلات: تبقى الأسلاك الميدانية متصلة بمجموعة الأطراف عند إزالة وحدة خرج المرحّل، مما يقلل وقت التوقف.
- الحفاظ على الإعدادات: يخزن EEPROM المدمج إعدادات الوحدة، مما يلغي الحاجة إلى إعادة الإعداد بعد استبدال الإلكترونيات.
- تركيب مرن: يمكن تركيبه رأسيًا أو أفقيًا ليلائم لوحات التحكم المزدحمة.
- سعة أطراف كبيرة: تستوعب مواضع البراغي البالغ عددها 32 موصلات نحاسية بمقاس 22-12 AWG لتوفير توصيلات ميدانية قوية.
- دعم جهد مزدوج: يتوافق تصنيف 115/230 VAC القابل للاختيار مع متطلبات ملفات المرحّل والأحمال في المناطق المختلفة.
الأسئلة الشائعة
- س: مع أي وحدة يتوافق IC660TBR101؟ ج: إنها مجموعة الأطراف الخاصة بوحدة خرج المرحّل IC660BBR101.
- س: كم عدد الدوائر التي تنهي توصيلاتها؟ ج: ست عشرة دائرة خرج مرحّل في أربع مجموعات من أربع دوائر، وتشترك كل مجموعة في طرف مشترك.
- س: هل تُفقد إعدادات الوحدة عند إزالة الإلكترونيات؟ ج: لا. تُخزن بيانات الإعداد في EEPROM الموجود في مجموعة الأطراف، وتنتقل إلى الوحدة البديلة.
- س: هل يمكن تركيبه بأي من الاتجاهين؟ ج: نعم، يدعم التركيب الرأسي والأفقي.
دليل التركيب
- افصل الطاقة عن جميع دوائر الأحمال قبل إجراء التوصيلات.
- ركّب مجموعة الأطراف بالاتجاه المختار، وأحكم ربط براغي التركيب.
- وصّل الأسلاك الميدانية بأطراف البراغي المرقمة باستخدام موصلات نحاسية بمقاس 22-12 AWG.
- حاذِ وحدة خرج المرحّل IC660BBR101 مع موصل مجموعة الأطراف، واضغط حتى تثبت في مكانها.
- شغّل الطاقة وتحقق من أن الوحدة تقرأ إعداداتها المخزنة من EEPROM؛ ثم اختبر كل مجموعة من مخارج المرحّل.
نصائح الاختيار
- اطلب IC660TBR101 مع وحدة الإلكترونيات IC660BBR101؛ فهي غير قابلة للتبديل مع قواعد الأطراف الخاصة بعائلات الوحدات الأخرى.
- تأكد من توافق جهد الحمل (115 أو 230 VAC) مع إصدار الوحدة المركب.
- بالنسبة إلى مخارج المرحّل المغلقة عادةً، استخدم IC660TBR100 مع الوحدة IC660BBR100 بدلًا منه.
- احتفظ بمجموعات أطراف احتياطية موصلة مسبقًا لتسريع عمليات استبدال الوحدات مستقبلًا.
