نظرة عامة على المنتج

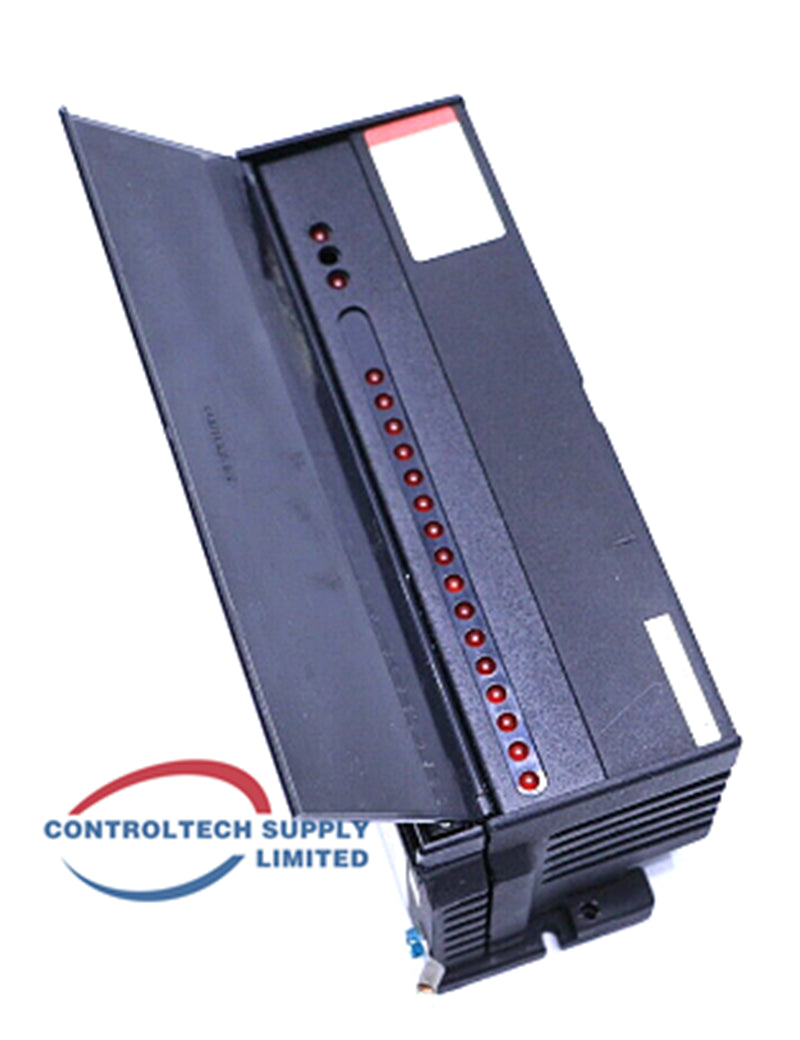

إن GE IC660EBD110P هو التجميعة الإلكترونية لوحدة الإدخال المنفصل IC660BBD110 ذات الست عشرة نقطة، بجهد 93-132 VAC. وتضم دوائر استشعار الجهد، وشبكات المقاومات/المكثفات، ودوائر عزل الإدخال، وتتوافق مع قاعدة الأطراف IC660TBD110 لتشكيل كتلة الإدخال الكاملة. صُممت هذه التجميعة لهندسات الإدخال/الإخراج الموزعة GE Fanuc Genius التي تتطلب مراقبة متينة ومعزولة لمدخلات التيار المتردد.
المواصفات الفنية
- دوائر الإدخال: 16، للإدخال فقط
- جهد الإدخال الاسمي: 115 VAC
- نطاق جهد الإدخال: 93-132 VAC، بتردد 47-63 Hz
- مقاومة الإدخال: 11.6 kΩ؛ تيار الحمل المسبق 9.9 mA عند 115 V
- العزل بين الإدخال والأرضي: 1500 V
- تبديد الحرارة: 28 W كحد أقصى عند تشغيل المدخلات الستة عشر جميعها بالتيار الكامل
- الطاقة المطلوبة: تيار الجهاز 80 mA كحد أقصى، بالإضافة إلى تيار دائرة الإدخال 200 mA كحد أقصى
- تصنيف لوحة الأطراف: 5 A
- قاعدة الأطراف المتوافقة: IC660TBD110
- الأبعاد: 8.83 × 3.50 × 3.94 بوصة (22.44 × 8.89 × 10.00 سم)؛ الوزن 4 أرطال (1.8 كجم)
- درجة حرارة التشغيل: من 0°C إلى +60°C؛ التخزين من -40°C إلى +100°C؛ الرطوبة 5-95% دون تكاثف
الميزات الرئيسية
- دوائر إدخال مقاومية: الحمل المقاومي كافٍ لتفعيل أجهزة مفاتيح القرب ثنائية الأسلاك مباشرةً.
- تصنيف عزل مرتفع: يعزز العزل بجهد 1500 V بين الإدخال والأرضي، وكذلك عزل الناقل، السلامة ومقاومة التشويش.
- اكتشاف أعطال التوصيلات: يكتشف حالات انقطاع سلك الإدخال وقصره، ويبلغ عنها إلى وحدة المعالجة المركزية ويشير إليها محليًا عبر مصباح Unit OK.
- مؤشر لكل دائرة: تحتوي كل دائرة من الدوائر الست عشرة على مصباح LED مخصص يعرض حالة الإدخال على الجانب المنطقي.
- هندسة معيارية: تنفصل التجميعة الإلكترونية عن قاعدة الأطراف، مما يتيح بقاء التوصيلات الميدانية سليمة أثناء استبدال الإلكترونيات.
- متوافقة مع الأجهزة ثنائية وثلاثية الأسلاك: تستقبل حالات إغلاق التلامس من مفاتيح الحد وأزرار الضغط ومفاتيح القرب.
الأسئلة الشائعة
- س: ماذا تُشكّل IC660EBD110P عند تجميعها؟ ج: عند إقرانها بقاعدة الأطراف IC660TBD110، تُشكّل وحدة الإدخال المنفصل IC660BBD110 الكاملة ذات الست عشرة نقطة وبجهد 115 VAC.
- س: هل يمكن استخدام الدوائر كمخرجات؟ ج: لا. جميع الدوائر الست عشرة مخصصة للإدخال فقط.
- س: من أين تستمد الكتلة طاقة التحكم؟ ج: تُستمد طاقة التحكم مباشرةً من خط 115 VAC الذي يزوّد المدخلات بالطاقة، لذا لا حاجة إلى مصدر طاقة إضافي.
- س: كيف يُبلّغ عن أعطال التوصيلات؟ ج: يُبلّغ عن حالات انقطاع السلك وقصره إلى وحدة المعالجة المركزية، ويُشار إليها عبر مصباح Unit OK المحلي.
دليل التركيب
- افصل طاقة الإدخال بجهد 115 VAC وتحقق من عدم وجود جهد عند قاعدة الأطراف.
- تأكد من تركيب قاعدة الأطراف IC660TBD110 ومن اكتمال التوصيلات الميدانية ووضع ملصقات عليها.
- حاذِ التجميعة الإلكترونية IC660EBD110P مع موصل قاعدة الأطراف واضغط بالتساوي حتى تستقر بالكامل.
- صِل هيكل الكتلة بأرضي اللوحة.
- أعد توصيل الطاقة وتحقق من أن مصباح Unit OK ومصباح LED الخاص بكل دائرة إدخال يعكسان حالات الأجهزة الميدانية؛ واختبر تشخيصات انقطاع السلك وقصره باستخدام جهاز المراقبة المحمول.
نصائح الاختيار
- اطلب قاعدة الأطراف IC660TBD110 مع التجميعة الإلكترونية لتشكيل كتلة الإدخال IC660BBD110 الكاملة.
- تأكد من أن الأجهزة الميدانية مصنفة للتشغيل بجهد 93-132 VAC وأن تيار الحمل المسبق البالغ 9.9 mA مناسب للمستشعرات ثنائية الأسلاك المتصلة.
- لتطبيقات الإدخال بجهد 24 VDC، اختر عائلة الكتل IC660BBD023 بدلًا من ذلك.
- احتفظ بقاعدة أطراف احتياطية حتى يمكن إنهاء التوصيلات مسبقًا قبل فترة الإيقاف.
