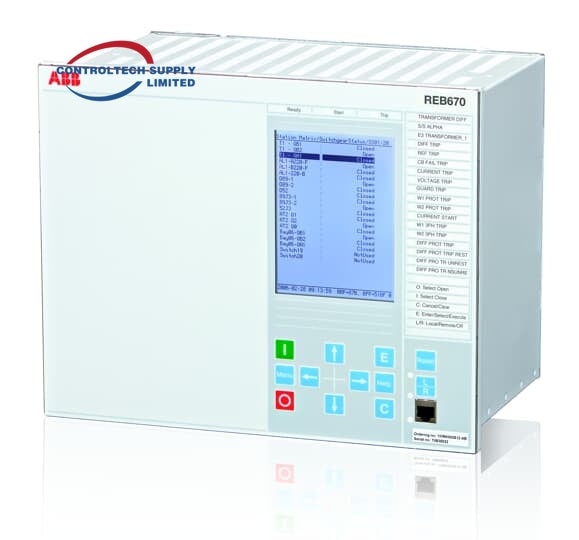

АББ заштита сабирница РЕБ670 Релион® 670 серија

АББ <стронг>РЕБ670 ИЕД (интелигентни електронски уређај) има одличну флексибилност апликација. Дизајниран је за заштиту и надгледање сабирница, Т-спојница и углова од средњег до изузетно високог напона. Због своје широке улазно/излазне могућности, РЕБ670 штити једноструке и двоструке сабирнице са или без сабирнице за пренос, двоструким прекидачем или полупрекидачем
аранжмани.

Карактеристике

• Потпуно усклађен са ИЕЦ 61850
• Интегрисани надзор и заштита у једном ИЕД-у
• Свеобухватан самонадзор, укључујући аналогне канале
• Шест независних група за подешавање параметара
• Сигнална матрица за једноставну конфигурацију бинарних и аналогних сигнала
• Етхернет интерфејс за брзу ПЦ комуникацију
• Уграђени ХМИ за визуелизацију у реалном времену веза између баи-то-зоне и статуса примарног разводног уређаја
• Унапред конфигурисана и типски тестирана решења за различите аранжмане, укључујући конфигурације са једном сабирницом, један и по прекидач, двоструки прекидач и двострука сабирница-једноструки прекидач
• Управљање корисницима и руковање овлашћењима

Најважније карактеристике заштите

• Две зоне диференцијалне заштите сабирница
  • Осетљиви ниво диференцијалне заштите
  • Аутоматска детекција и селективно блокирање заштите сабирница за проблеме секундарног кола ЦТ
  • Изузетно брз рад
  • Потпуна стабилност за све спољне грешке
  • Исправан рад за све врсте кварова
• Зона опште провере
• Интегрисан софтверски вођен избор зоне (тј. реплика растављача)
• Заштита од квара прекидача
• Селективно искључивање за заштиту од квара сабирница и прекидача
• Четворостепена, неусмерена, фазна прекострујна заштита са одређеним и инверзним временским карактеристикама
• Функција аутоматског поновног затварања за обнављање сабирница након рада ИЕД-а
• Конфигурабилни логички блокови
• Принцип сумирања са додатним помоћним ЦТ

Мониторинг

• Рекордер поремећаја
  • 100 сметњи
  • 40 аналогних канала (30 физичких и 10 изведених)
  • 96 бинарних канала
• Листа догађаја са 1000 догађаја
• Извештај о поремећају
• Рекордери вредности догађаја и путовања
• Бројачи догађаја
• Надзор АЦ и мА улазних величина
• Мали и велики ХМИ доступан на локалном језику
• ЛЕД индикације са 6 црвених и 9 жутих ЛЕД диода

Контролне функције

• Свестрани прекидач са два положаја
• Прекидач за избор са до 32 положаја

Меасурементс

• Струје у свим пољима, укључујући диференцијалне струје и пролазне струје сабирница
• Улазне количине наизменичне струје са тачношћу бољом од 0,5%

Мерење

• Подршка за бројање импулса у мерењу енергије

Комуникација

• ИЕЦ 61850-8-1, укључујући ГООСЕ поруке
• Индивидуално надгледана редундантна сабирница станице са нула секунди времена опоравка
• ИЕЦ 60870-5-103
• ДНП 3.0 славе протокол
• ЛОН
• СПА
• Комуникација на даљину за пренос до 192 бинарна сигнала

Подешавање, конфигурација и руковање сметњама

• Заштита и контрола ИЕД Манагер ПЦМ 600

Хардвер

• Кућиште висине 1/1 к 19”, 3/4 к 19” или 1/2 к 19” висине 6У (одабрано на основу потребних И/О модула)
• Модули напајања од 24 до 250 В ДЦ ± 20%
• АДМ модул
• До 11 И/О модула у кућишту од 1/1 к 19”.
• Модул бинарног улаза, 30 мА и 50 мА, са 16 улаза
• Бинарни излазни модул са 24 излаза
• Статички бинарни излазни модул са 12 излаза (6 статичких)
• Бинарни улаз/излаз модул, 30 мА и 50 мА, са 8 улаза и 12 излаза
• Прецизна временска синхронизација преко ГТМ-а, ГПС временског модула, ИРИГ-Б-модула, СНТП-а и ДНП-а 3.0
• Модули за даљинску комуникацију података за Ц37.94, Кс.21 и Г.703/Г.703Е1
• ЦОМБИТЕСТ тест модул прекидача

Технички детаљи су доступни у водичу за производе РЕБ670.
