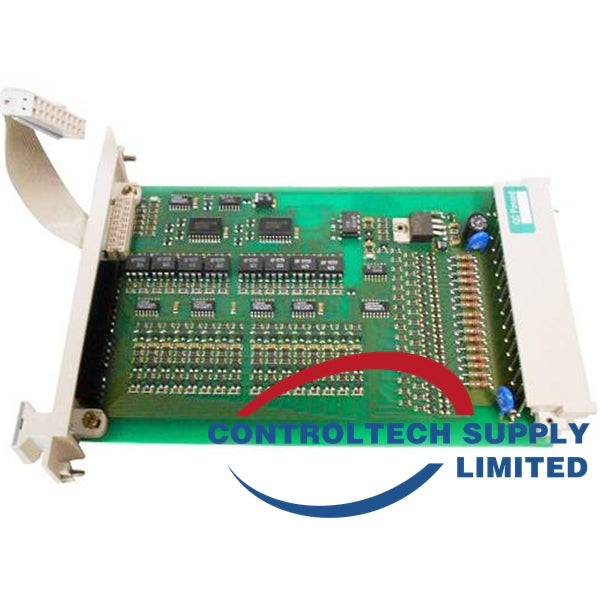

Honeywell цифрлық шығыс модулі 10206/2/1

Сипаттама

• 10206/2/1 цифрлық шығыс модулінде 13 W-қа дейінгі жүктемелерді басқаруға арналған 24 Vdc, 550 мА-лік он екі шығыс арнасы бар.

• Бұл жүктемелер резистивті (мысалы, шамдар) немесе индуктивті (мысалы, соленоидтар) болуы мүмкін.

• Индуктивті жүктемелер үшін әр шығыста басушы диод қамтылған.

• Шығыстар тексерілмейді, сондықтан оларды ақаулықтан қауіпсіз қолданбаларда пайдалануға болмайды.

Техникалық деректер

Жалпы мәліметтер

• Тип нөмірі: 10206/2/1 11702*

• Рұқсаттар: CE, TÜV, UL

• Бағдарламалық жасақтама нұсқалары: ≥ 3.00

• Орын талаптары: 4 TE, 3 HE (= 4 HP, 3U)

Қуат

• Қуат талаптары:

• 5 Vdc 25 мА

• 24 Vdc 2∗30 мА (шығыс жүктемесінсіз)

Шығыс

• Шығыс арналарының саны: 12 (6-дан 2 топ)

• Шығыс сипаттамасы: 24 Vdc қатты күйлі көзі, қысқа тұйықталудан қорғалған

• Максималды ток: 550 мА* («FSC шығыс модульдері» деректер парағын қараңыз)

• Шам жүктемесінің максималды мәні: 275 мА (6,6 W)*

• Жүктеменің максималды сыйымдылығы: 1 µF

• Кернеу түсуі: 500 мА кезінде < 1,5 Vdc*

• Өшіру тогы: < 0,1 мА

• WDG кіріс тогы: 0,06 мА
