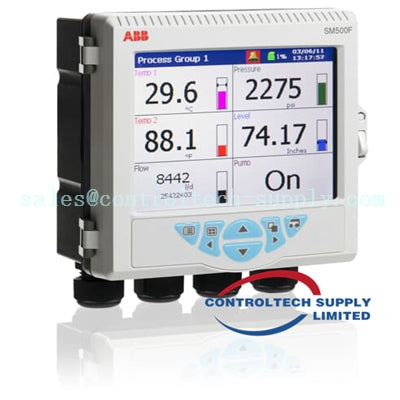

ABB SM500F далалық орнатылатын бейнеграфиялық тіркеуші

Жалпы шолу

SM500F — қабырғаға, құбырға немесе панельге орнатуға мүмкіндік беретін бірегей корпусы бар орнатылатын бейнеграфиялық тіркеу құрылғысы. Ол график, бағандық диаграмма және цифрлық индикаторларды қоса алғанда, бірнеше дисплей пішімі арқылы процесс деректерін анық визуализациялауды қамтамасыз етеді. Сонымен қатар, құрылғы процесс деректерін алынбалы жад картасына қауіпсіз тіркейді, ал Ethernet байланысы қашықтан бақылау мен деректерге қол жеткізуге мүмкіндік береді.

Қоршаған орта жағдайлары

• Жұмыс температурасының диапазоны: –10-нан 50 °C-қа дейін (14-тен 122 °F-қа дейін)

• Жұмыс ылғалдылығының диапазоны: 5-тен 95 %RH-ға дейін (конденсациясыз)

• Сақтау температурасының диапазоны: –20-дан 70 °C-қа дейін (–4-тен 174 °F-қа дейін)

• Корпустың герметикалығы: IP66 және NEMA 4X (NEMA 4X су ағынымен жуу сынағына сәйкес)

Физикалық сипаттамалары

• Өлшемі: 144 мм (5.7 дюйм) x 144 мм (5.7 дюйм) x 84 мм (3.3 дюйм)

• Салмағы: шамамен 1.0 кг (2.2 фунт) (қаптамасыз)

• Панельдегі ойық: 138 мм (5.43 дюйм) x 138 мм (5.43 дюйм), панельдің артындағы тереңдігі 67 мм (2.7 дюйм)

• Корпус материалы: шыны талшықпен толтырылған поликарбонат

• Оператор пернетақтасы: тактильді мембраналық пернелер

• Пернелер саны: 6

• Кабельдік тығыздағыш енгізу тесіктері: 1/2 дюймдік NPT тығыздағыштарына арналған сыртқы диаметрі 22.2 мм (0.87 дюйм) болатын 4 енгізу тесігі
