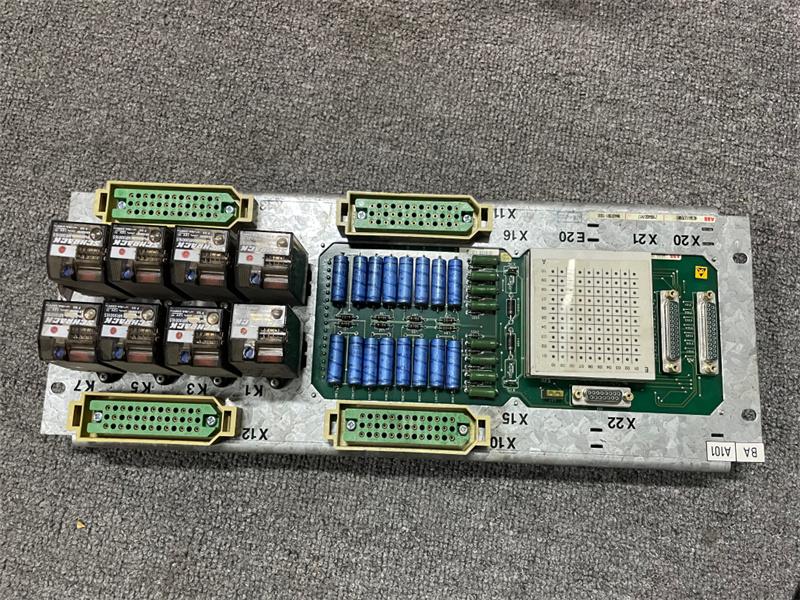

ABB 216EA62 аналогтық кіріс блогы A/D түрлендіргіші

Өнім сипаттамасы

• ABB 216EA62 — ABB қорғаныс және басқару жүйелерімен, мысалы, REG216 генераторды қорғау жүйесімен біріктіруге арналған жоғары дәлдікті аналогтық кіріс модулі.

• Ол далалық аналогтық сигналдарды нақты уақыт режимінде цифрландыруды қамтамасыз етеді, бұл генераторларды қорғау, электр станциялары және өнеркәсіптік басқару жүйелері сияқты аса маңызды қолданбаларда жүйені дәл бақылауға мүмкіндік береді.

• Қатаң өнеркәсіптік орта жағдайларына төтеп беруге арналған модуль берік конструкцияға, жоғары температураға төзімділікке және арналар арасындағы электрлік оқшаулауға ие.

• Стандартты ABB тірек жүйесіне орнатылады және екі тірек бөлігін алады, сондықтан ABB қорғаныс релесі тіректеріне орнату ыңғайлы әрі модульдік сипатқа ие.

Техникалық сипаттамалары

• Модель / бөлшек нөмірі: 216EA62 (сондай-ақ 1MRB150083R1 / 1MRB178066R1 ретінде көрсетіледі)

• Функциясы: қорғау және бақылау жүйелеріне арналған аналогтық (A/D) кіріс

• Кіріс арналарының саны: 24 аналогтық кіріс, 6-дан топталып дискреттеледі

• Дискреттеу жиілігі:

• 50 Гц жүйелер үшін 600 Гц

• 60 Гц жүйелер үшін 720 Гц

• Кіріс сигналдарының түрлері: кернеу (0–10 В) және ток (4–20 мА)

• A/D түрлендіру: бағдарламалық құрал арқылы реттелетін цифрлық сүзгісі бар 16 биттік ажыратымдылық

• Оқшаулау: арнадан арнаға және арнадан шинаға оқшаулау

• Қуат көзі: әдетте 24 В тұрақты ток

• Қажетті тірек кеңістігі: 2 тірек бөлігі

• Жұмыс температурасының диапазоны: –40 °C-тан +85 °C-қа дейін

• Салмағы: 0.36 кг

• Өлшемдері: 210 мм × 230 мм × 80 мм
