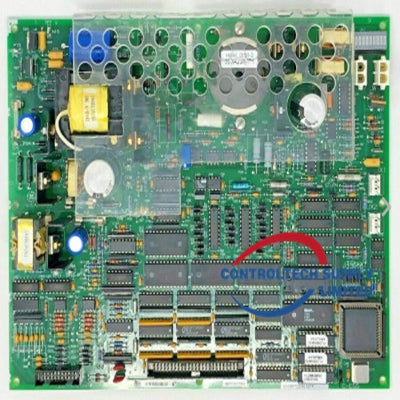

Placa amplificadora de pulsos de compuerta del excitador GE IS200EHPAG1D

ESPECIFICACIONES

• Número de pieza: IS200EHPAG1D

• Fabricante: General Electric

• Serie: EX2100

• Microprocesador: Intel Celeron de 650 MHz

• Memoria: SDRAM de 128 MB

• Sistema operativo: QNX

• Tipo de producto: Placa amplificadora de pulsos de compuerta del excitador

• Rango de voltaje: De 14 a 32 V CC

• Resistencia máxima del conductor: 15 Ω

• Temperatura de almacenamiento: De -40 a 80 °C

• Temperatura de funcionamiento: De 0 a 70 °C

• Tecnología: Montaje superficial

• Tamaño: 16,2 cm de alto × 8,6 cm

• Reparación: 3–7 días

• Disponibilidad: En stock

• Peso: 2 libras

• País de origen: Estados Unidos

• Manual: GEI-100532A

DESCRIPCIÓN FUNCIONAL

IS200EHPAG1D es una placa amplificadora de pulsos de compuerta del excitador desarrollada por General Electric para el sistema de control de excitación EX2100. La placa EHPA es un componente clave del sistema EX2100™ de 100 mm, responsable de procesar los comandos de compuerta de la placa ESEL para controlar el disparo de hasta seis rectificadores controlados de silicio (SCR) en el puente de potencia.

También funciona como interfaz de monitoreo para:

• Conducción de corriente del puente

• Flujo de aire a través del puente

• Temperatura del puente

Alimentada por una fuente nominal de 125 V CC del EPDM, la placa incluye un convertidor CC/CC integrado para garantizar un control de compuerta uniforme de los SCR en todo el rango de voltaje de entrada.

Los indicadores LED de la placa proporcionan actualizaciones del estado en tiempo real para:

• Estado de la fuente de alimentación

• Comandos de compuerta de entrada

• Señales de salida de los SCR

• Corriente y temperatura del puente

• Funcionamiento del filtro de línea y del ventilador

• Alarmas y condiciones de falla
