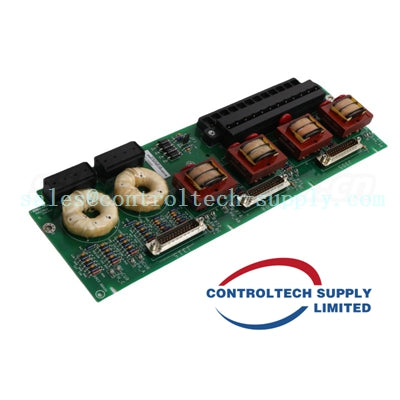

Tarjeta de retroalimentación de CA del excitador GE IS200EACFG3ABB

ESPECIFICACIONES

• N.º de pieza: IS200EACFG3ABB

• Fabricante: General Electric

• País de fabricación: Estados Unidos de América (USA)

• Tipo de producto: Tarjeta de retroalimentación de CA del excitador

• Serie: EX2100

• Disponibilidad: En stock

• Dimensiones: 35 cm × 17 cm × 10 cm

• Peso: 0,5 kg

• Capacidad de medición de voltaje: Hasta 1300 VRMS

• Puntos de prueba: TP1–TP4 para la supervisión directa del voltaje de fase

• Bloques de terminales:

• TB1–TB3: Se conectan a las entradas de los transformadores de voltaje de fase

• TB4: Admite el cableado de bobinas con núcleo de hierro o de aire

• Conectores: Tres puertos DB9 para la salida de señales de voltaje y corriente

• Puertos de comunicación: Puertos RS232 en J504, J509 y J514

• Compatibilidad con cables: Hasta 90 metros

• Fuente de alimentación: Toma la energía de la fuente interna del gabinete

• Interfaz de comunicación: Se conecta mediante el plano posterior o el bus interno Mark VI/VIe

• Temperatura de funcionamiento: De -30 °C a +65 °C (de -22 °F a +149 °F)

• Rango de humedad: Del 5 % al 95 %, sin condensación

Descripción funcional

La  IS200EACFG3ABB es una tarjeta de retroalimentación de CA del excitador desarrollada por GE para el  sistema de control de excitación EX2100. Captura las señales de voltaje de CA del generador y las transmite al sistema de control para regular el voltaje con precisión. Esto garantiza un funcionamiento estable de la turbina bajo condiciones de carga variables. Diseñada para la transmisión de señales a larga distancia y un funcionamiento robusto en campo, es ideal para entornos de generación de energía de alta exigencia.
