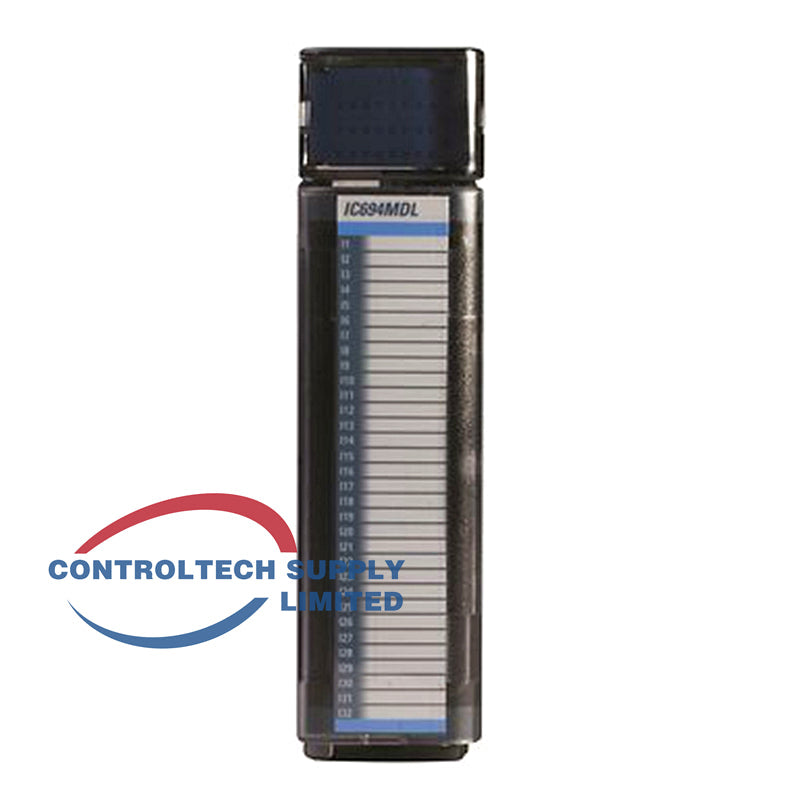

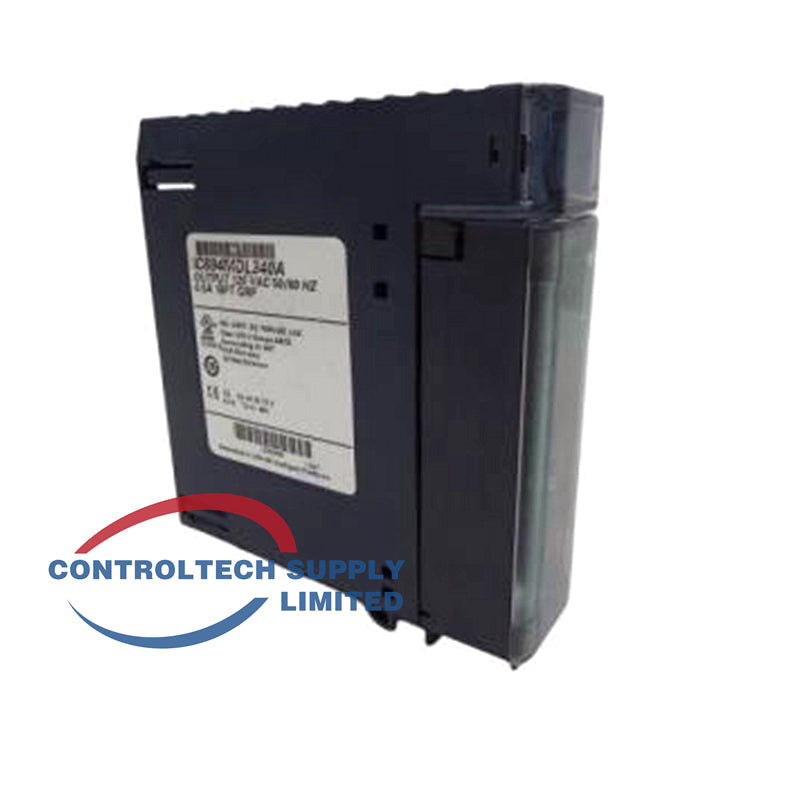

Módulo de salida discreta de 16 canales, 120 VCA, IC694MDL340 GE RX3i

Descripción general del producto

GE IC694MDL340 es un módulo de salida discreta de 16 puntos y 120 V CA para PACSystems RX3i. Las salidas están organizadas en dos grupos aislados de ocho puntos, adecuados para accionar cargas de CA como contactores y solenoides.

Especificaciones técnicas

• Canales: 16 salidas discretas (2 grupos de 8)
• Tensión nominal: 120 V CA
• Rango de salida: 85–132 V CA, 47–63 Hz
• Corriente: 0,5 A por punto, clase de 3 A por grupo
• Aislamiento: óptico, 250 V CA continuos entre grupos
• Sistema: PACSystems RX3i

Características principales

• Salida de CA de alta densidad con 16 puntos
• Dos grupos aislados para una asignación flexible de fases
• Aislamiento óptico para inmunidad al ruido
• LED de estado para cada punto

Preguntas frecuentes

• ¿Canales? 16 salidas digitales (2 × 8).
• ¿Tensión? 120 V CA.
• ¿Sistema? RX3i.

Guía de instalación

1. Instale el módulo en cualquier ranura de E/S de RX3i.
2. Conecte las cargas de campo de CA y los comunes de cada grupo.
3. Configure las direcciones de salida en el software del PLC.
4. Encienda el sistema y verifique el estado de los LED.
5. Pruebe cada salida con carga.

Consejos de selección

• Utilícelo para aplicaciones de salida discreta de 120 V CA.
• Confirme que la corriente total del grupo se mantenga dentro de los límites.
• Es un repuesto útil para posiciones de salida de CA de RX3i.
