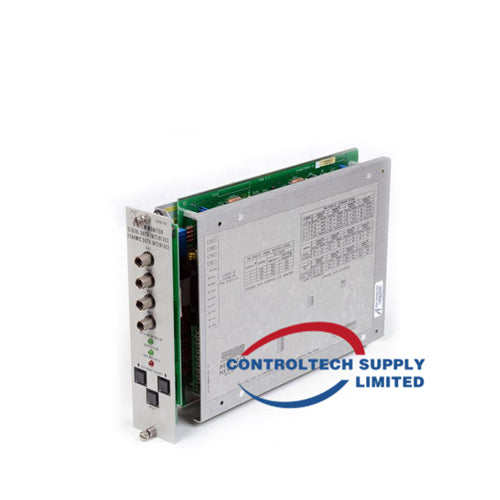

بنتلي نيفادا 3300/03 نظام المراقبة

وصف

يلعب مراقب النظام دورًا حاسمًا في رف مراقب 3300، حيث يوفر الوظائف الرئيسية التالية:

• يؤدي المهام الشائعة لجميع الشاشات في الرف، مثل:

• تعديل نقطة ضبط الإنذار

• قوة Keyphasor®، إنهاء، تكييف، وتوزيع

• إقرار التنبيه

• يربط جميع الشاشات المثبتة بمعالج اتصالات خارجي (يُباع بشكل منفصل) عبر منافذ البيانات الثابتة والديناميكية.

• يوفر واجهة بيانات تسلسلية اختيارية (SDI) للتواصل بين بيانات المحولات والمراقب إلى أجهزة الكمبيوتر المعالجة، وأنظمة التحكم الرقمية/الموزعة، ووحدات التحكم القابلة للبرمجة، وأنظمة التحكم والأتمتة الأخرى.

• يوفر واجهة بيانات ديناميكية اختيارية (DDI) للتواصل بين بيانات المحولات والمراقبة وبرامج إدارة الآلات المتوافقة مع Bently Nevada. قد تلغي هذه الخيار الحاجة إلى معالج اتصالات خارجي اعتمادًا على البيانات المطلوبة.

بدني

• متطلبات مساحة الرف: موضع رف واحد، يتم التركيب فقط في الموضع الثاني (بجوار مصدر الطاقة).

• الوزن: 0.9 كجم (2.2 رطل).

معلومات الطلب

• مراقب النظام (3300/03-AXX-BXX)

• 00: لا يوجد

• 01: CSA/NRTL/C

• 02: الشهادة الذاتية ATEX

• 01: قياسي

• 02: واجهة البيانات التسلسلية

• 03: واجهة البيانات الديناميكية وواجهة البيانات التسلسلية

• أ: النوع

• ب: خيار الموافقات

• ملاحظة: يتطلب اعتماد ATEX تثبيت رف المراقبة في هيكل مقاوم للعوامل الجوية.

• مجموعة الترقية 143121

• 01: الترقية من الأساسيات إلى SDI

• 02: ترقية من SDI إلى DDI

• 03: الترقية من الأساسيات إلى DDI
