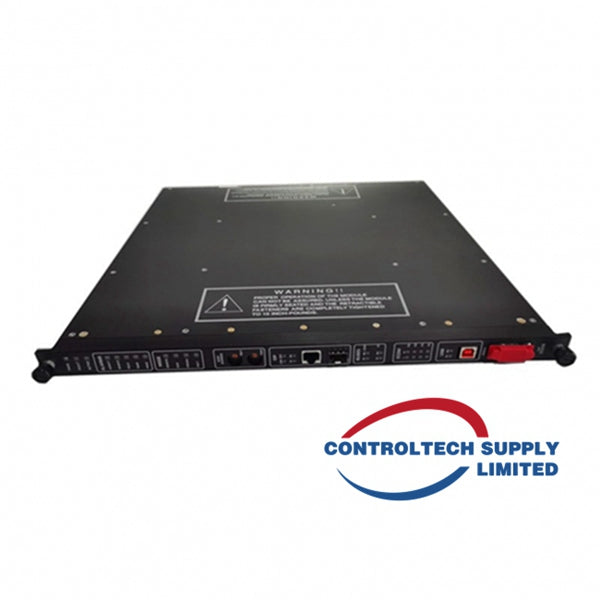

ТРИЦОНЕКС 3806Е Аналогни излазни модул

Opis proizvoda

•  Triconex 3806E je analogni izlazni modul sa trostrukom modularnom redundansom (TMR), koji se koristi u Tricon bezbednosnim i kritičnim upravljačkim sistemima (v9–v10).

• Pretvara digitalne upravljačke signale iz Tricon kontrolera u analogne strujne ili naponske izlaze za upravljanje procesima u turbomašinama, ventilima, aktuatorima itd.

• Projektovan je za primene sa visokim zahtevima pouzdanosti i kritične bezbednosne primene, a poseduje neprekidnu dijagnostiku, zajednički povratni vod, jednosmerno sprezanje i redundantne ulaze za napajanje.

Tehničke specifikacije

• Tip: TMR (trostruko modularno redundantno)

• Opseg izlazne struje:

• 4–20 mA

• 20–320 mA

• Broj izlaznih tačaka:

• 6 kanala pri 4–20 mA

• 2 kanala pri 20–320 mA

• Izolacija: Ne, zajednički povratni vod, jednosmerno spregnuto

• Rezolucija: 12 bitova

• Tačnost izlaza:

• <0.25% punog mernog opsega (FSR) za 0.2–1.2 mA

• Od 32°F do 140°F (0°C do 60°C)

• Napajanje spoljne petlje (zaštićeno od obrnutog polariteta):

• +42.5 VDC maksimalno

• +24 VDC nominalno

• Zahtevi za napajanje izlazne petlje (opterećenje × napon spoljne petlje):

• ≤15 Ω pri 24 VDC

• ≤25 Ω pri 26 VDC

• ≤40 Ω pri 28 VDC

• ≤50 Ω pri 30 VDC

• ≤275 Ω pri 24 VDC

• ≤375 Ω pri 26 VDC

• ≤600 Ω pri 28 VDC

• ≤825 Ω pri 30 VDC

• ≤950 Ω pri 32 VDC

• Za izlaze od 4–20 mA:

• Za izlaze od 16–320 mA:

• Zaštita od prekoračenja opsega: <+42.5 VDC neprekidno

• Vreme preklapanja pri otkazu grane: <10 ms, tipično

• Dijagnostički indikatori:

• PROLAZ

• GREŠKA

• AKTIVNO

• OPTEREĆENJE

• PWR1

• PWR2
