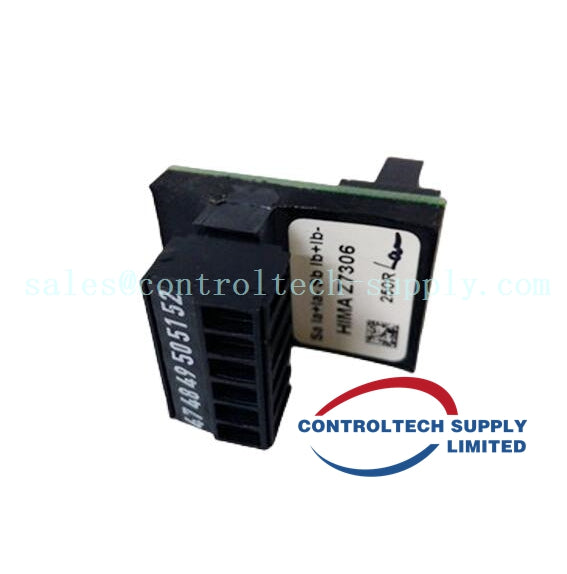

HIMA Z 7306 (Z7306) šant-adapter

HIMA Z 7306 (Z7306) šant-adapter

  • Manufacturer: HIMA

  • Product No.: Z 7306

  • Product Type: Shunt-adapter

  • Product Origin: Germany

  • Payment: T/T

  • Weight: 500g

  • Shipping port: Xiamen

  • Warranty: 12 months

Opis

Šant adapter je utični modul namenjen analognim ulazima bezbednosnog kontrolera F35 i udaljenog I/O modula F3 AIO 8/4 01.
Sadrži šant otpornik od 250 Ω i ugrađenu zaštitu od prenapona, čime obezbeđuje stabilno i precizno merenje struje.
Adapter je presvučen zaštitnim slojem protiv prljavštine i vlage i sadrži integrisani HART otpornik od 250 Ω za pravilnu HART komunikaciju.

Tehničke specifikacije

Parametar Specifikacija
Otpor 250 Ω
Tolerancija 0.1%
Temperaturni koeficijent 25 ppm/°C
Trajno strujno opterećenje Prema servisnoj vrednosti analognih ulaza
Maksimalni gubitak snage po šantu 0,4 W (250 Ω) pri Imax = 40 mA
Zaštita od prenapona Imax = 40 mA @ 25 °C ili UImax ≤ 24 V
Radna temperatura 0 °C do +60 °C
Temperatura skladištenja –40 °C do +85 °C
Dimenzije (V × Š × D) 35 × 23 × 25 mm
HART otpornik Integrisan, 250 Ω

Priključci terminala

Oznaka priključka Funkcija (analogni ulazi)
Sa Napajanje predajnika a
Ia+ Analogni ulaz a
Ia– Referentni pol a
Sb Napajanje predajnika b
Ib+ Analogni ulaz b
Ib– Referentni pol b
