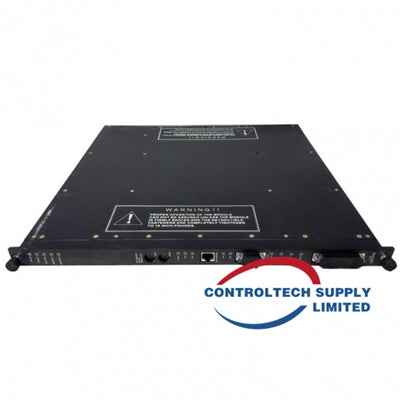

TRICONEX 4353 – Analogni izlazni modul

Opis proizvoda

TRICONEX 4353 je visokointegritetni analogni izlazni (AO) modul koji se koristi u Triconex sigurnosnim instrumentisanim sistemima (SIS) za upravljanje analognim aktuatorima, kao što su regulacioni ventili ili pogoni sa promenljivom brzinom. Obezbeđuje precizan i pouzdan izlaz analognih signala u zahtevnim okruženjima koja su kritična za bezbednost.

Tehničke specifikacije

• Broj kanala:

  • 8 nezavisnih analognih izlaznih kanala po modulu

• Opseg izlaznog signala:

  • 4 do 20 mA DC (izlaz strujne petlje)

  • Otpor opterećenja: 0 do 750 oma po kanalu

• Rezolucija:

  • 12-bitna digitalno-analogna konverzija (DAC)

• Tačnost:

  • ±0.1% punog opsega pri 25°C

  • Temperaturni drift: ±0.005%/°C

• Brzina ažuriranja:

  • Svaki kanal se ažurira svakih 10 ms (tipično)

• Izolacija:

  • Optička izolacija između terenske i logičke strane

  • Obezbeđena izolacija između kanala

• Dijagnostika:

  • Ugrađena samodijagnostika za svaki kanal

  • Detekcija otvorenih/kratkih spojeva i stanja izvan opsega

  • Izveštavanje glavnog procesora o statusu ispravnosti kanala

• Podrška za redundansu:

  • Podržava konfiguracije TMR (trostruka modularna redundansa)

  • Podržava zamenu tokom rada bez isključivanja sistema

• Zahtevi za napajanje:

  • Napajanje preko zadnje ploče Tricon osnovne ploče

  • Tipična potrošnja energije: 5 W po modulu

• Radno okruženje:

  • Temperatura: 0°C do +60°C

  • Vlažnost: 5% do 95%, bez kondenzacije

  • Udarci/vibracije: Projektovan da ispunjava standarde IEC 60068-2

• Dimenzije:

  • Standardni format Triconex modula

  • 245 mm x 32 mm x 180 mm

TRICONEX 4353 AO modul je ključna komponenta u sistemima bezbednosti i upravljanja gde je precizno analogno upravljanje od suštinskog značaja, pružajući performanse i otpornost na kvarove za kritične industrijske primene.
