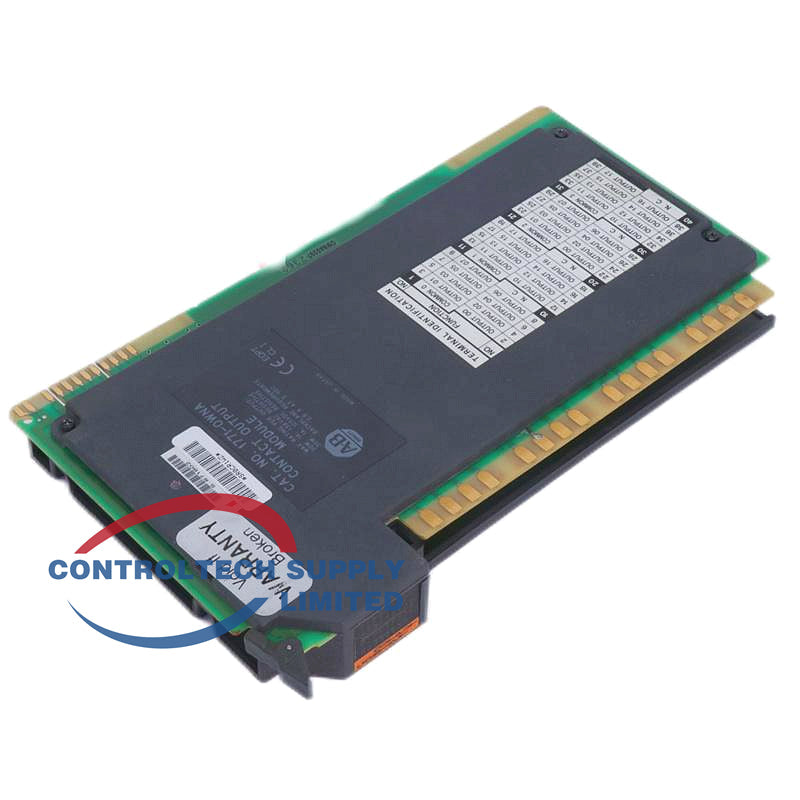

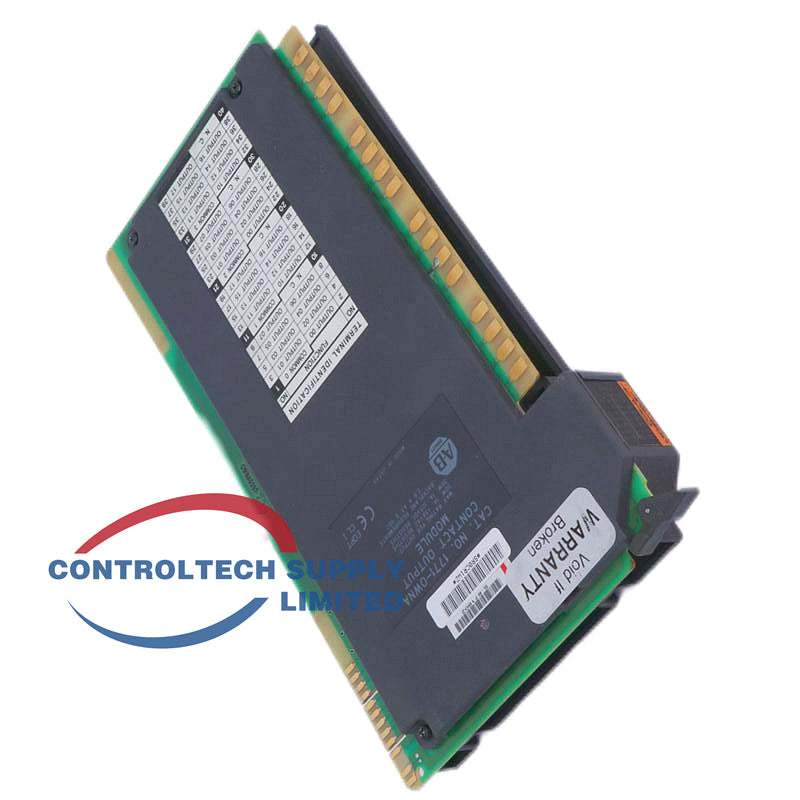

Módulo de saída de contato de 32 pontos Allen Bradley 1771-OWNA

Visão geral do produto

O Allen-Bradley 1771-OWNA é um módulo de saída de contatos de relé com 32 pontos para a plataforma PLC-5. Ele fornece quatro grupos de oito contatos normalmente abertos, classificados para 24-138 V CA / 24-125 V CC, projetados para comutar cargas resistivas com isolamento completo entre os circuitos de campo e o backplane.

Especificações técnicas

• Pontos de saída: 32 (4 grupos de 8), contatos N.A. não selecionáveis
• Tensão nominal: 24-138 V CA RMS, 24-125 V CC
• Corrente nominal: 1 A contínuo por saída, 4 A por grupo, 12 A por módulo
• Potência nominal dos contatos: 30 W resistivos a 45 °C, 15 W a 60 °C
• Corrente do backplane: 2,5 A máx., 1,8 A nominal
• Tempo de operação/liberação: 5 ms (+1 ms), típico
• Frequência de comutação: 10 Hz máx.
• Braço de fiação: 1771-WN

Principais recursos

• 32 contatos de relé normalmente abertos para comutação flexível de cargas
• Isolamento entre grupos, com comuns individuais por grupo
• Indicador de fusível queimado para diagnóstico rápido de falhas
• Adequado para cargas resistivas; não recomendado para cargas indutivas ou capacitivas

Perguntas frequentes

• Os contatos podem ser configurados como N.F.? Não, o OWNA fornece apenas contatos normalmente abertos não selecionáveis. Para contatos N.A./N.F. selecionáveis, use o 1771-OW.
• Qual é o comprimento máximo do cabo? 1000 pés (304,8 m) para cabos de interconexão.
• Ele é adequado para partidas de motores? Pode acionar partidas de motores dentro dos limites de 1 A por ponto e 30 W de potência dos contatos.

Guia de instalação

1. Desligue o chassi de E/S 1771 e a fiação de campo.
2. Insira o módulo em qualquer slot, exceto o slot mais à esquerda.
3. Conecte o braço de fiação 1771-WN e faça a ligação da carga de acordo com o diagrama de conexão.
4. Verifique se as faixas de codificação estão posicionadas entre 6-8 e 16-18.
5. Ligue a alimentação e teste cada grupo de saídas para verificar a comutação correta.

Dicas de seleção

• Selecione o 1771-OWNA para aplicações de contatos de relé de alta densidade que exijam contatos N.A.
• Para contatos N.A./N.F. selecionáveis de 8 pontos, escolha o 1771-OW.
• Limite as cargas a tipos resistivos; cargas indutivas exigem supressão externa.
