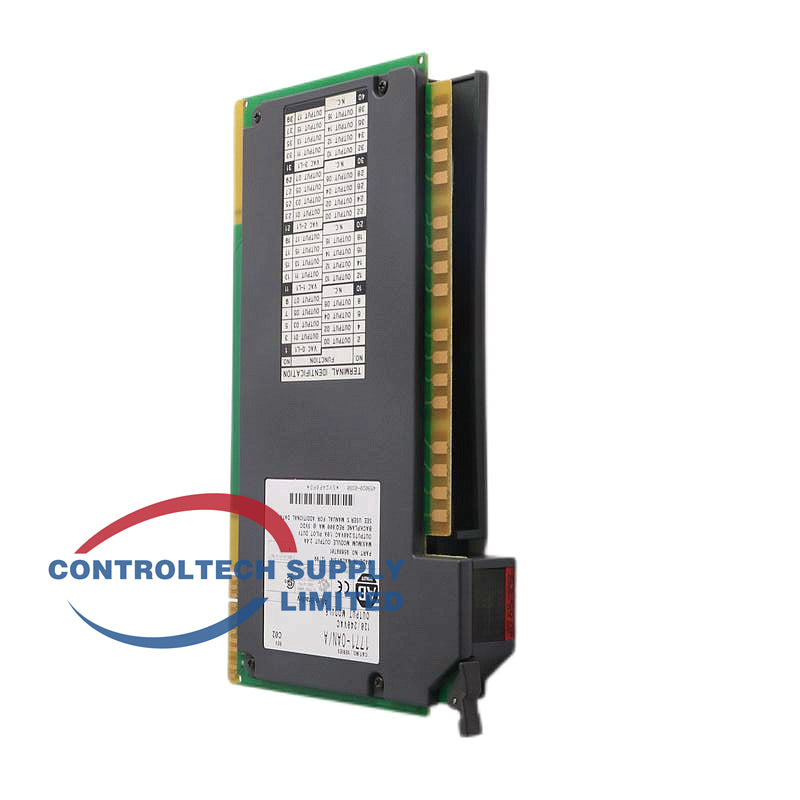

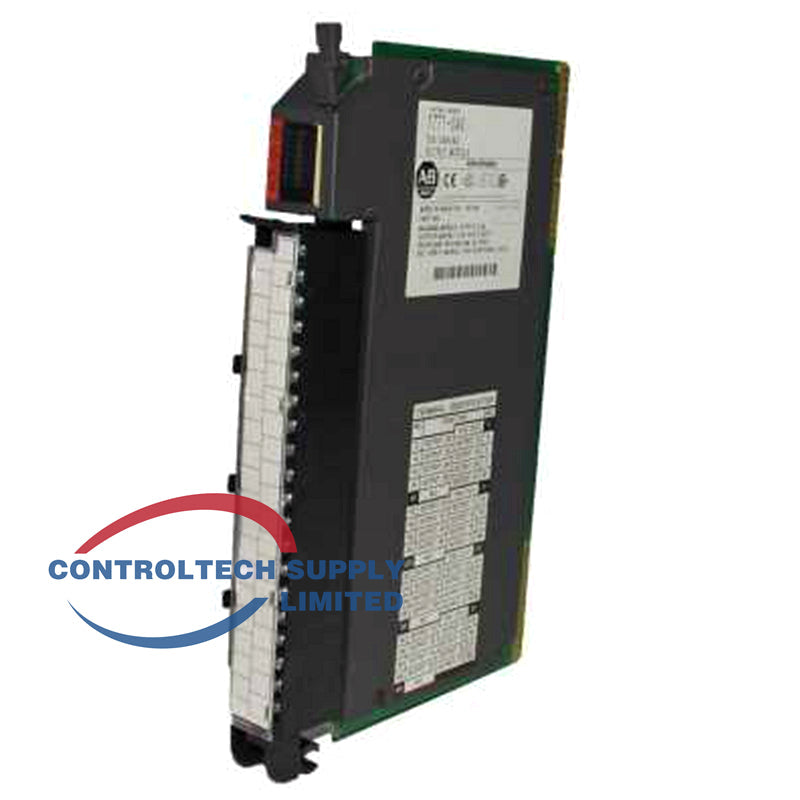

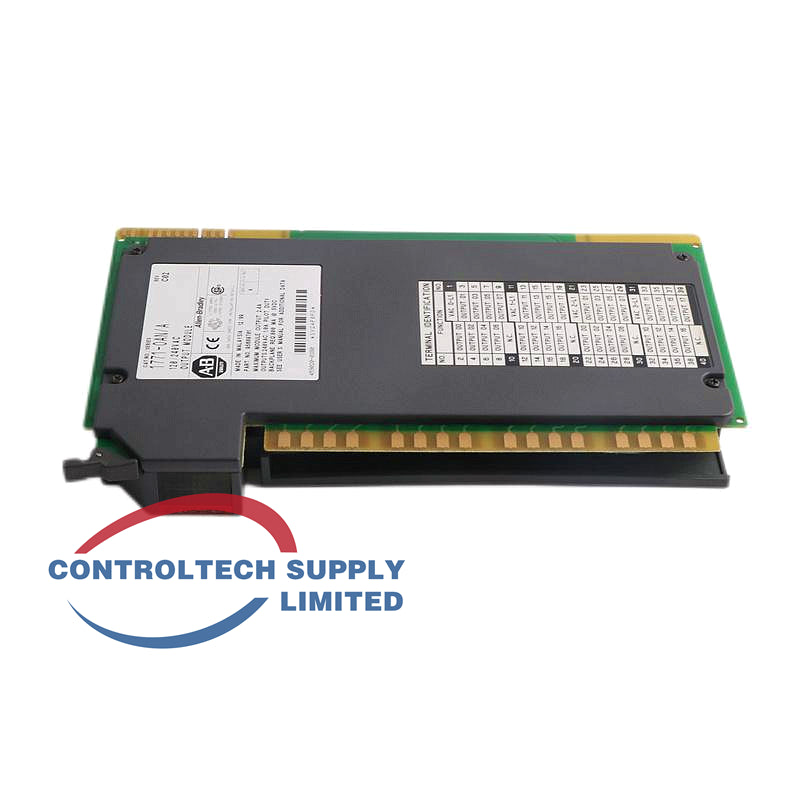

Saída CA de 32 pontos 1771-OAN Allen Bradley PLC-5

Visão geral do produto

O Allen-Bradley 1771-OAN é um módulo de saída digital CA de 32 pontos para a plataforma PLC-5. Ele fornece quatro grupos de oito saídas de 120/240 V CA, classificadas em 1 A cada, projetadas para o controle de alta densidade de cargas CA em aplicações de automação industrial.

Especificações técnicas

• Pontos de saída: 32 (4 grupos de 8)
• Categoria de tensão: 85-264 V CA (120/240 V CA nominal)
• Corrente contínua máxima: 1,0 A por saída a 30 °C, 0,3 A a 60 °C
• Corrente máxima por módulo: 8 A
• Corrente do backplane: 800 mA @ 5 V CC
• Frequência de operação: 47-63 Hz
• Atraso do sinal: 1 ms de desligado para ligado, 9,3 ms de ligado para desligado a 60 Hz
• Dissipação de potência: 16,2 W máx.
• Braço de fiação: 1771-WH

Principais recursos

• O design de alta densidade com 32 pontos reduz o espaço do rack por ponto de saída
• Grupos com fusíveis internos para facilitar a manutenção
• 32 LEDs de status para monitoramento das saídas em tempo real
• O revestimento isolante protege contra fatores ambientais

FAQ

• Qual é a corrente nominal de surto? 10 A por 25 ms com repetição de 1 Hz.
• Qual braço de fiação é necessário? O braço de fiação 1771-WH com 21 terminais.
• Ele é compatível com todos os chassis 1771? Sim, ele é instalado nos chassis 1771-A1B a A4B e posteriores.

Guia de instalação

1. Desligue o chassis de E/S 1771.
2. Insira o módulo em qualquer slot, exceto o da extrema esquerda.
3. Conecte o braço de fiação 1771-WH e ligue a fiação da carga CA.
4. Configure o chassis para endereçamento de 1 slot.
5. Ligue a alimentação e verifique se os LEDs de status das saídas respondem aos comandos do programa.

Dicas de seleção

• Selecione o 1771-OAN para aplicações de saída CA de alta densidade em 120/240 V.
• Para saídas CA de 8 pontos com corrente mais alta (2 A), escolha o 1771-OA.
• Verifique se a corrente total do módulo não excede 8 A.
