Сипаттамасы

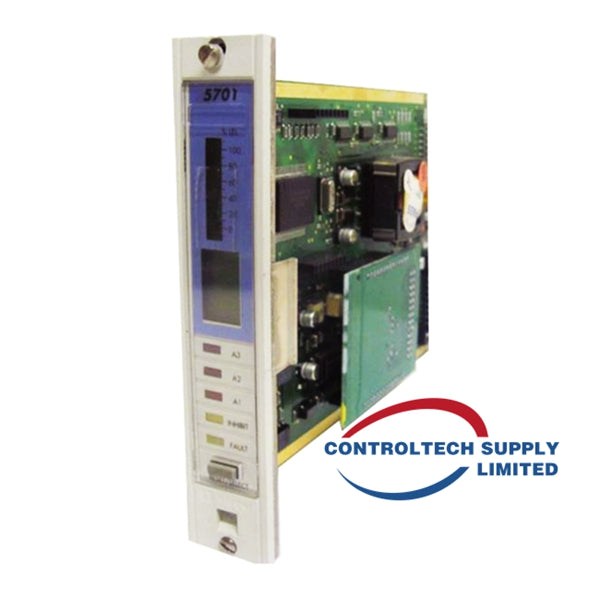

Honeywell Triple SPCO Relay Card 05701-A-0328 сенсорлар мен басқару картасы арасында қосылымдарды қамтамасыз етіп, Field Interface Card картасына ұқсас қызмет атқарады. Оның құрамында A1, A2 және A3 дабыл деңгейлеріне, сондай-ақ ақау және бұғаттау жағдайларына конфигурацияланатын кернеусіз түйіспе шығыстарын қамтамасыз ететін бірполюсті ауыстырып-қосқыш (SPCO) үш релесі бар. Бұл карта System 57 сөресі ортасында сенімді дабыл беруді және релелердің икемді жұмысын қажет ететін қолданбаларға жарайды.
Жалпы ақпарат
Field Interface Card картасындағыдай, сенсор мен басқару картасы арасындағы қосылымдарды қамтамасыз етеді. Бұған қоса, бірполюсті релелер A1, A2 және A3 дабыл деңгейлеріне, ақау және бұғаттау жағдайларына арналған кернеусіз түйіспе шығыстарын қамтамасыз етеді.
Жеке модуль параметрлері
-
Өлшемдері: Биіктігі 112 мм, ені 25 мм, тереңдігі 102 мм
-
Салмағы: 205 г
-
Қуаты: Triple SPCO 1,0 Вт (басқа нұсқалары: Field Interface 0,0 Вт, Double SPCO 0,8 Вт, Triple DPCO 1,6 Вт, High Integrity 1,7 Вт)
-
Реленің жұмысы: Таңдалмалы; бекітілетін/бекітілмейтін, қуат берілген/қуат берілмеген
-
Реле түйіспесінің номиналды мәндері: 110 В/250 В айнымалы токта 5 А (индуктивті емес); 32 В тұрақты токта 5 А (индуктивті емес)
-
Далалық клеммалар: 2,5 мм² (14 AWG)
