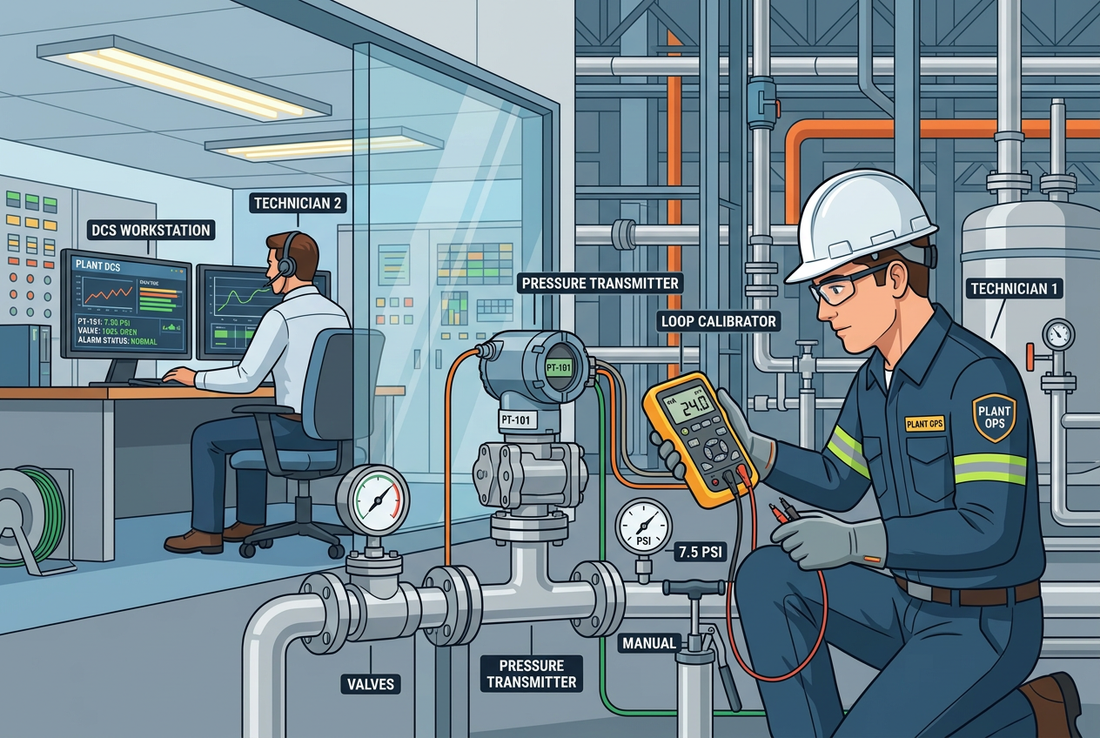

Cosa verifica realmente una verifica del loop
Una verifica del loop 4–20 mA verifica se un segnale di processo raggiunge l'ingresso corretto del sistema di controllo e produce il valore previsto. Per un trasmettitore HART, il test può comprendere anche la comunicazione digitale e la diagnostica del dispositivo.
Un autotest del trasmettitore eseguito correttamente non dimostra che l'intero loop sia corretto. Il segnale potrebbe terminare sul canale di ingresso sbagliato, utilizzare una scalatura errata o passare attraverso un isolatore con una configurazione non adatta. Il display del trasmettitore può inoltre mostrare il valore di processo misurato mentre la corrente di uscita viene forzata a un valore di test.
La chiave consiste nel testare l'intero percorso e registrare ciò che segnala ogni componente del sistema. Questo aiuta a identificare errori di cablaggio e mappatura che un test limitato al trasmettitore potrebbe non rilevare.
1. Preparare il test e proteggere il processo
Prima del test, identificare il tag del trasmettitore, il canale di ingresso, l'intervallo del segnale, lo schema del loop e le unità ingegneristiche previste. Confermare i valori configurati di inizio e fine scala dello strumento e la scalatura corrispondente nel DCS o nel PLC. Ad esempio, durante la messa in servizio di dispositivi di campo come un trasmettitore di pressione relativa, verificare nuovamente che il campo calibrato corrisponda alla scheda tecnica del processo.
Coordinarsi con gli operatori prima di forzare un'uscita o modificare il segnale di processo. Una corrente di test può attivare allarmi, interblocchi, azioni di controllo o funzioni di protezione. Seguire le procedure approvate del sito relative a permessi, isolamento e test.
Confermare se il test utilizzerà l'ingresso di processo effettivo, un test dell'uscita del trasmettitore o un calibratore di loop. Questi metodi verificano parti diverse della catena di misura e non devono essere considerati intercambiabili.
2. Verificare la corrente prevista e il valore di processo
Per un trasmettitore lineare configurato in modo che 4 mA rappresentino l'inizio scala e 20 mA la fine scala, la frazione normalizzata del processo è:
Frazione del processo = (Corrente misurata − 4 mA) / 16 mA
Ad esempio, un trasmettitore configurato per 0–100 °C dovrebbe rappresentare nominalmente 12 mA come 50 °C. Questo esempio si applica solo quando il trasmettitore e la scalatura del sistema di controllo utilizzano lo stesso intervallo lineare.
Non dare per scontato che ogni trasmettitore utilizzi un intervallo lineare crescente. Alcune applicazioni utilizzano un intervallo invertito o un'altra funzione di trasferimento configurata. Verificare la configurazione effettiva dello strumento e la conversione del sistema di controllo prima di valutare il risultato.
3. Testare l'uscita del trasmettitore
Quando il trasmettitore e la procedura approvata lo consentono, utilizzare la funzione di test del loop per comandare correnti di uscita note. I punti di test comuni includono 4, 8, 12, 16 e 20 mA. Controllare l'uscita misurata rispetto al valore comandato utilizzando apparecchiature idonee.
Durante questo test, il trasmettitore potrebbe continuare a visualizzare la variabile di processo misurata anche se la sua uscita analogica è fissata alla corrente comandata. Confrontare la misura corretta a ogni punto invece di presumere che il display locale debba seguire l'uscita forzata.
Al termine del test, uscire dalla modalità di uscita forzata e confermare che il trasmettitore sia tornato al funzionamento normale. Registrare questa verifica del ripristino come parte della documentazione del test.
4. Verificare il segnale all'estremità del sistema di controllo
Successivamente, confermare che la corrente prevista raggiunga il canale PLC o DCS previsto e produca il valore ingegneristico atteso. Indipendentemente dal fatto che il loop sia collegato a una scheda di ingresso HART Emerson 4–20 mA o a un modulo di ingresso analogico HART Honeywell, se l'uscita del trasmettitore è corretta ma la lettura del controllore è errata, verificare il cablaggio, la terminazione, l'assegnazione del canale e la configurazione dell'ingresso.
Per un test di messa in servizio controllato, confrontare diversi punti di test anziché controllare solo gli estremi. I punti intermedi aiutano a rilevare errori di scalatura e intervalli non corrispondenti.
-
Passaggio 1: Registrare la corrente del loop comandata o misurata.
-
Passaggio 2: Registrare il valore ricevuto dal canale di ingresso previsto.
-
Passaggio 3: Registrare il valore ingegneristico visualizzato dal sistema di controllo.
-
Passaggio 4: Confrontare i risultati con i requisiti approvati di calibrazione e scalatura.
Se il valore del sistema di controllo è errato mentre la corrente misurata è corretta, verificare la scalatura del canale e la conversione dei dati prima di sostituire il trasmettitore.
5. Capire cosa può e non può dimostrare un calibratore di loop
Un calibratore di loop può iniettare o misurare corrente, a seconda della modalità operativa e della configurazione del circuito. Può aiutare a determinare se l'ingresso del sistema di controllo risponde correttamente a un segnale noto.
Tuttavia, sostituire il trasmettitore con un calibratore può modificare le caratteristiche elettriche del loop. La caduta di tensione del calibratore può differire da quella del trasmettitore installato. Pertanto, un test che funziona con il calibratore non dimostra sempre che il loop originale disponga di un margine di tensione sufficiente nelle condizioni operative.
Analogamente, iniettare una corrente all'estremità del sistema di controllo non verifica il cavo di campo, l'uscita del trasmettitore o la corretta assegnazione campo-canale. Scegliere il punto di test in base al guasto oggetto dell'indagine.
6. Controllare separatamente la comunicazione HART
La comunicazione digitale HART utilizza un segnale sovrapposto al loop di corrente analogico. Una lettura 4–20 mA corretta non dimostra automaticamente che un comunicatore HART o un sistema di gestione delle risorse possa comunicare con lo strumento.
Se il valore analogico è corretto ma la comunicazione HART non funziona, verificare la compatibilità del dispositivo, la topologia del cablaggio, i punti di connessione, i requisiti di impedenza del loop e la configurazione di eventuali isolatori, barriere o di una interfaccia per trasmettitore intelligente dedicata. Seguire la documentazione del trasmettitore e dell'interfaccia HART.
Mantenere distinti i controlli analogici e digitali nella registrazione del test. Questo facilita l'identificazione dell'eventuale problema che interessa il segnale di misura, la comunicazione digitale o entrambi.
7. Concludere con una verifica del ripristino e della documentazione
Prima di chiudere la verifica del loop, verificare che il trasmettitore non sia più in modalità di uscita forzata e che tutti i collegamenti temporanei siano stati rimossi. Confermare la lettura normale del processo e controllare eventuali allarmi generati durante il test.
Registrare il tag dello strumento, il canale di ingresso, l'intervallo configurato, i punti di test, la corrente misurata, le letture del controllore, lo stato HART quando pertinente e il risultato finale del ripristino. Annotare ogni deviazione e l'azione correttiva intrapresa.
Un rapporto di test completo fornisce prove più solide di una semplice dichiarazione secondo cui il trasmettitore ha superato il test. Aiuta inoltre i team di manutenzione a diagnosticare problemi futuri senza ripetere test non necessari.
Conclusioni e indicazioni operative
Una verifica affidabile del loop HART 4–20 mA verifica il trasmettitore, il percorso del segnale, il canale di ingresso, la scalatura e la lettura finale del sistema di controllo. Ogni metodo di test ha dei limiti, quindi va scelto in base alla parte del loop che deve essere verificata.
Per i team di messa in servizio e manutenzione, una scheda di test standard con diversi punti di corrente e una verifica finale del ripristino può ridurre gli errori di assegnazione dei canali, gli errori di scalatura e i casi in cui si dimentica la modalità di uscita forzata. Coordinare sempre i test con gli operatori e seguire le procedure applicabili dello strumento e del sito.
Riferimenti tecnici
Confermare il metodo di test, i limiti elettrici e i requisiti di ripristino in base al manuale del trasmettitore installato e alla procedura di messa in servizio approvata del sito.
