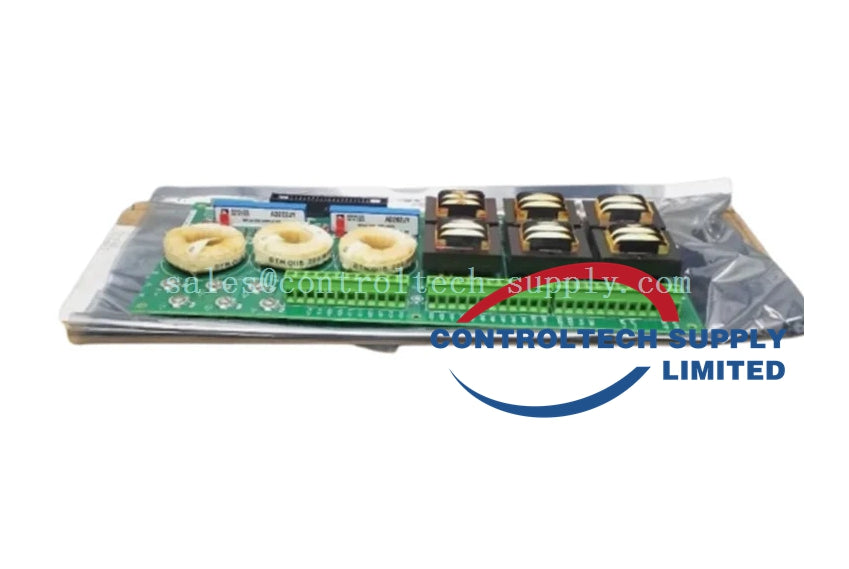

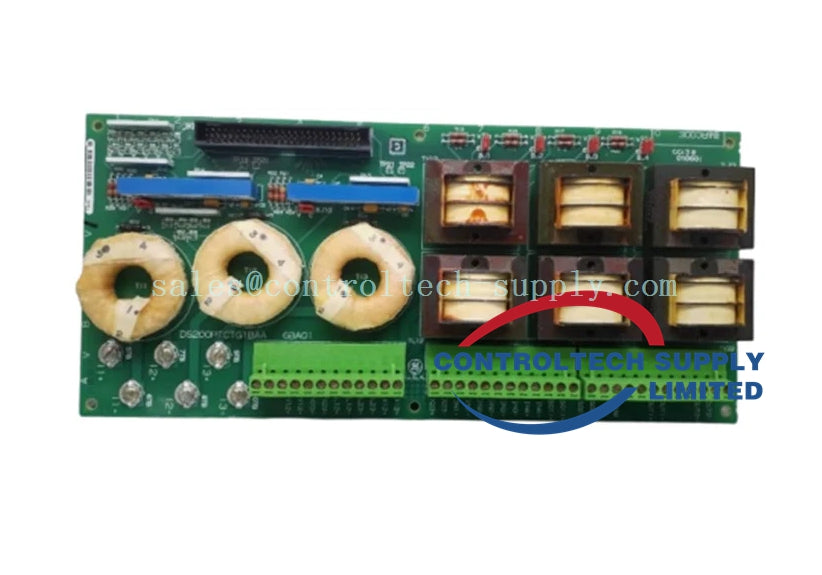

Carte conditionneur de signaux PT et CT GE DS200PTCTG1BAA
Carte conditionneur de signaux PT et CT GE DS200PTCTG1BAA
Manufacturer: GE
Product No.: DS200PTCTG1BAA
Product Type: CARTE DE CONDITIONNEMENT
Product Origin: USA
Payment: T/T
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
Description
DS200PTCTG1BAA est une carte de conditionnement des signaux des TT et TC utilisée dans le système de commande de turbines GE Mark V . Elle est conçue pour s’interfacer avec des transformateurs de tension (TT) et des transformateurs de courant (TC), afin d’assurer un conditionnement précis des signaux pour les mesures de tension et de courant.
La carte assure l’isolation, le filtrage, l’amplification et la conversion de signaux CA à haute énergie en signaux stables de faible niveau, adaptés au traitement numérique par le système de commande. Sa conception robuste garantit un fonctionnement fiable dans des environnements industriels exigeants, tout en protégeant les composants électroniques en aval contre le bruit électrique et les transitoires.
Caractéristiques techniques
| Article | Description |
|---|---|
| Référence | DS200PTCTG1BAA |
| Fabricant | General Electric |
| Série | Mark V |
| Type de produit | Carte de conditionnement des signaux des TT et TC |
| Besoins en alimentation | +5 V CC, 6 A |
| Tension d’entrée | 120 V CA |
| Tension d’alimentation | 24 V CC |
| Nombre de canaux de relais | 12 |
| Fréquence du réseau électrique | 60 Hz |
| Montage | Montage sur rail DIN |
| Technologie | Montage en surface |
| Température de fonctionnement | −30 °C à +65 °C |
| Dimensions | 15,9 cm (H) × 17,8 cm |
| Délai de réparation | 3 à 7 jours |
| Disponibilité | En stock |
| Pays d’origine | États-Unis |
Caractéristiques principales
-
Isolation et protection des signaux
-
Isolation galvanique entre les entrées TT et TC haute tension/intensité et les circuits de commande basse tension
-
Protection intégrée contre les surtensions pour se prémunir contre les surtensions transitoires
-
Conditionnement du signal
-
Amplification des signaux des TT et TC à des niveaux appropriés pour le traitement
-
Filtrage pour réduire le bruit et les composantes fréquentielles indésirables
-
Linéarisation pour maintenir une proportionnalité précise entre les signaux d’entrée et de sortie
-
Conversion analogique-numérique
-
Convertit les signaux analogiques conditionnés en données numériques destinées aux fonctions de commande et de protection GE Mark V
Cette carte joue un rôle essentiel en garantissant une mesure précise, la protection du système et des performances fiables des applications de commande de turbines GE Mark V.
