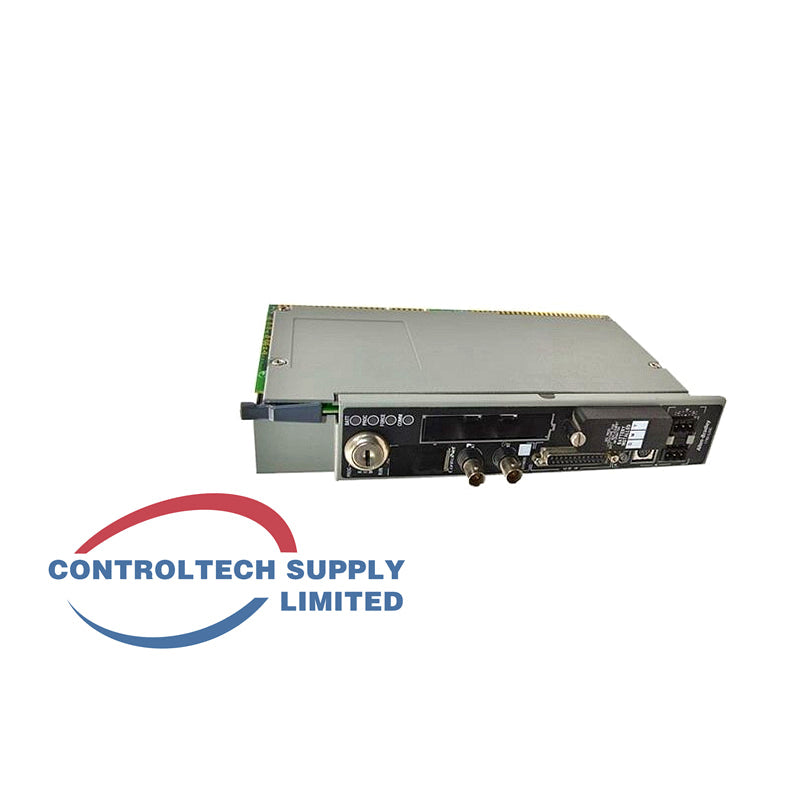

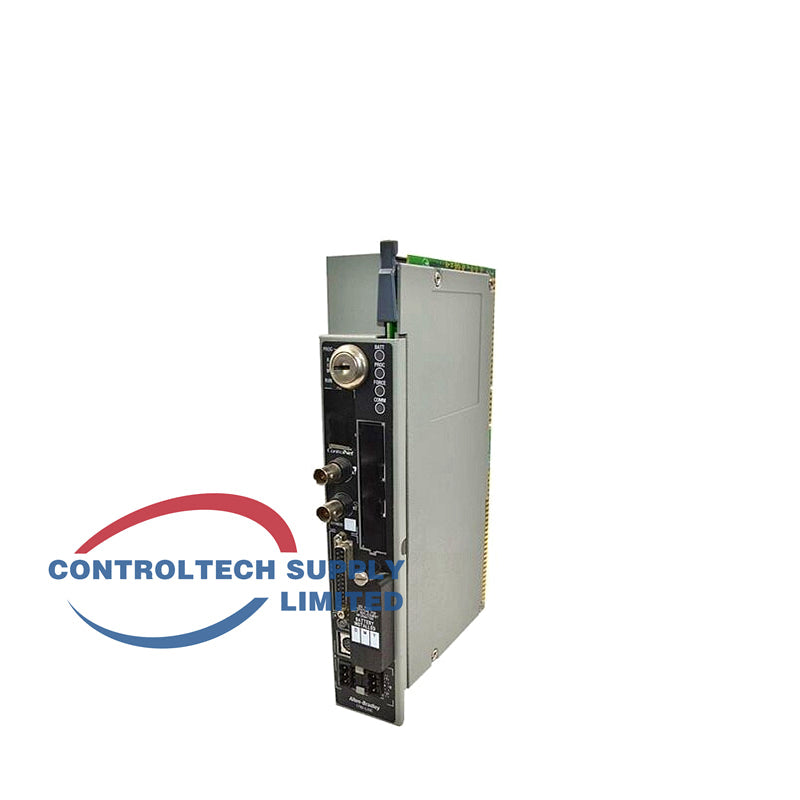

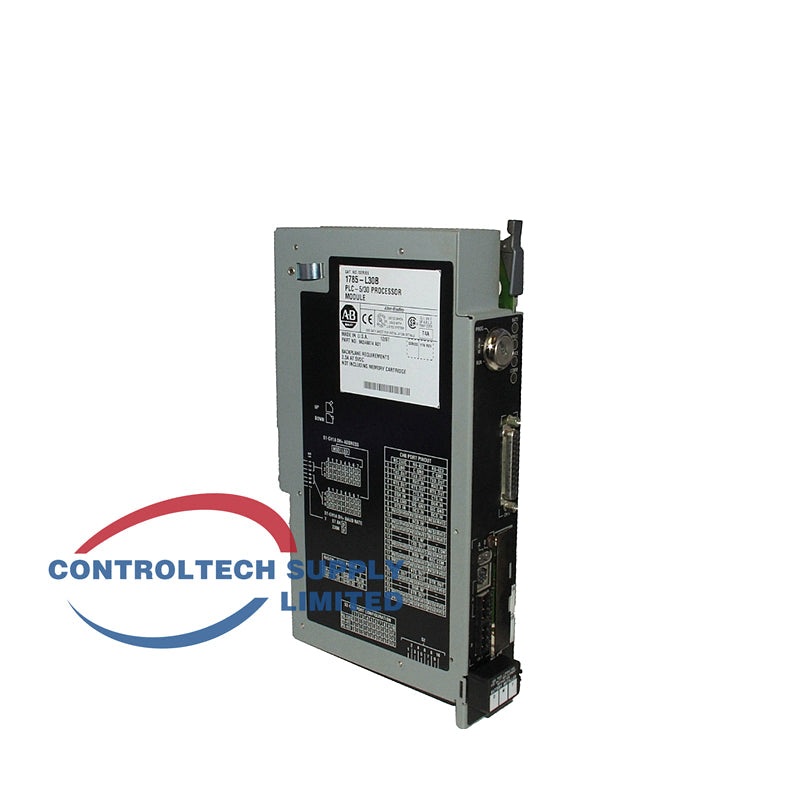

Processeur ControlNet PLC-5/20C 1785-L20C Allen-Bradley

Présentation du produit

L’Allen-Bradley 1785-L20C est un module processeur ControlNet PLC-5/20C. Il fournit 16 K mots de mémoire utilisateur, prend en charge jusqu’à 512 points d’E/S et intègre un réseau ControlNet à double support avec des capacités DH+ et d’E/S déportées pour les architectures de commande distribuée.

Caractéristiques techniques

• Processeur : PLC-5/20C ControlNet
• Mémoire utilisateur : 16 K mots
• E/S maximales : 512 dans n’importe quelle combinaison (ou 512 entrées + 512 sorties complémentaires)
• E/S analogiques maximales : 512
• Réseaux : ControlNet à double support, DH+, E/S déportées (adaptateur/scanner)
• Port série : RS-232-C / 422-A / 423-A
• Châssis d’E/S maximum : 13 au total (12 déportés universels)
• Temps de scrutation typique : 2 ms/Kmot
• Batterie : lithium 1770-XYC

Fonctionnalités principales

• Connectivité ControlNet native pour des E/S déterministes à haut débit
• Prise en charge des E/S complémentaires et de plusieurs ports de communication
• Mémoire sauvegardée par batterie avec option de sauvegarde EEPROM
• Compatible avec les châssis 1771 standard

FAQ

• Taille de la mémoire ? 16 K mots.
• E/S maximales ? 512 points.
• Réseau ? ControlNet (double support) + DH+/RIO.

Guide d’installation

1. Installez le processeur dans l’emplacement le plus à gauche d’un châssis d’E/S 1771.
2. Raccordez le support ControlNet avec les terminateurs appropriés.
3. Installez la batterie et réglez les commutateurs du fond de panier selon les besoins.
4. Configurez le processeur et les E/S dans RSLogix 5.
5. Téléchargez le programme et vérifiez l’état de ControlNet et des E/S.

Conseils de sélection

• Choisissez ce modèle pour les applications PLC-5 ControlNet de taille moyenne.
• Associez-le à une EEPROM de la série 1785-ME pour sauvegarder le programme.
• Vérifiez les exigences relatives au câble ControlNet et à l’adressage des nœuds.
