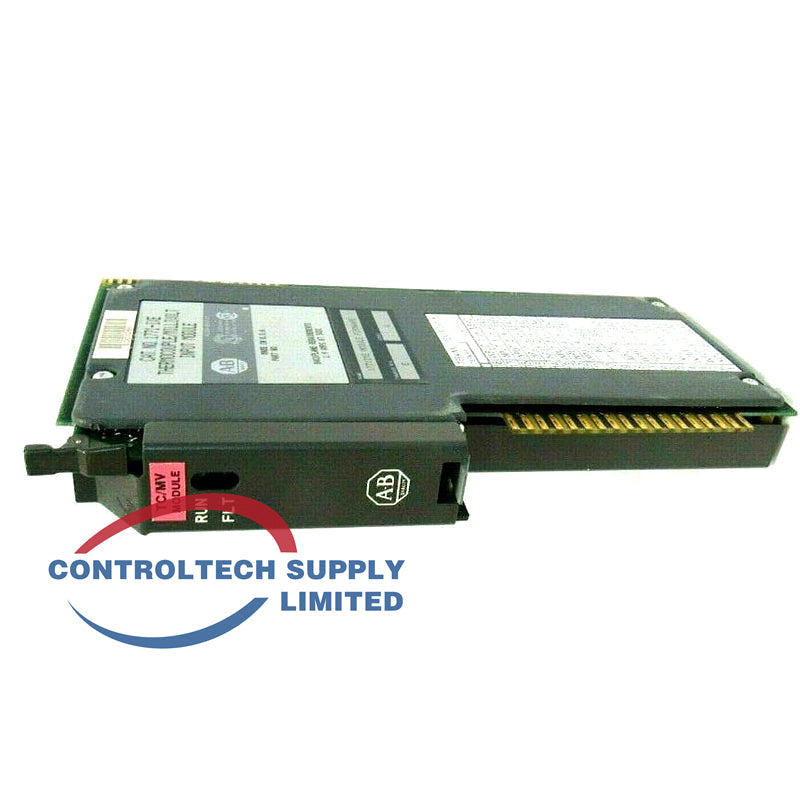

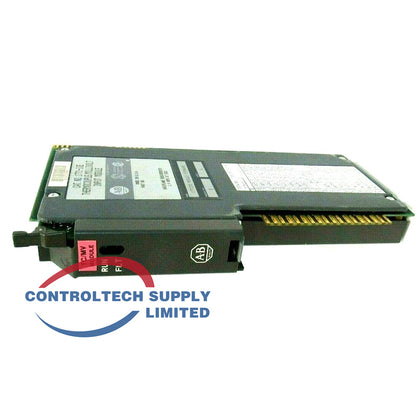

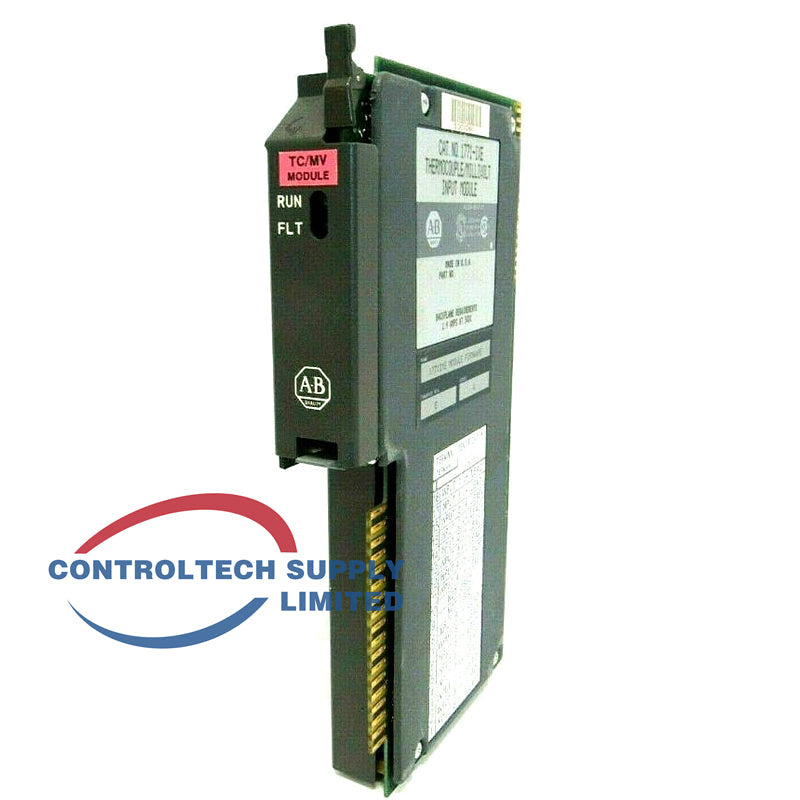

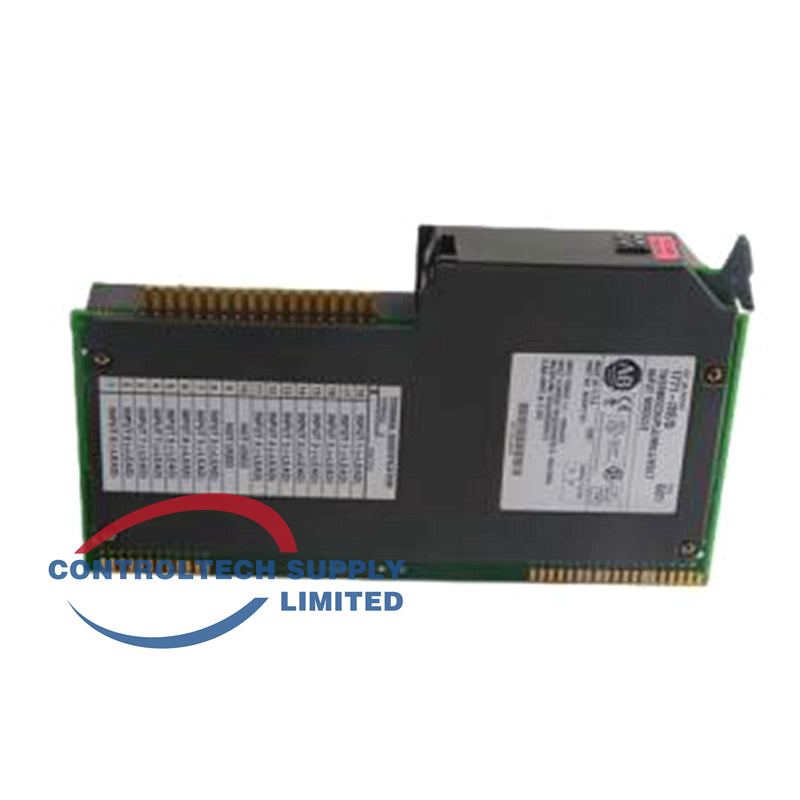

Module d’entrée pour thermocouples Allen Bradley 1771-IXE à 8 canaux

Présentation du produit

L’Allen-Bradley 1771-IXE est un module d’entrée thermocouple/millivolt à 8 canaux pour la plateforme PLC-5. Il prend en charge les thermocouples de types E, J, K, T, R et S avec compensation de soudure froide, offrant une résolution de température de 1 °C ou 1 °F et une résolution millivolt de 10 microvolts pour une surveillance précise de la température des processus.

Spécifications techniques

• Canaux d’entrée : 8 différentiels, configurables pour thermocouple ou millivolt
• Types de thermocouples : E, J, K, T, R, S
• Plage millivolt : ±100 mV
• Résolution de température : 1 °C ou 1 °F
• Résolution millivolt : 10 µV
• Compensation de soudure froide : plage de 0 à 60 °C
• Courant du fond de panier : 750 mA à 5 V CC
• Bras de câblage : 1771-WI
• Format des données : BCD à 4 chiffres, binaire complémentaire ou binaire en signe et valeur absolue

Caractéristiques principales

• Configuration mixte des entrées : 4 canaux d’un type et 4 d’un autre
• Compensation automatique de soudure froide pour des mesures précises des thermocouples
• Détection des circuits ouverts pour les thermocouples défaillants
• Étalonnage automatique du décalage et du gain pour chaque canal
• L’étalonnage logiciel élimine les réglages des potentiomètres

FAQ

• Quel bras de câblage est requis ? Le bras de câblage 1771-WI est spécialement conçu pour le module IXE.
• Puis-je mélanger différents types de thermocouples ? Oui, le module permet d’utiliser 4 canaux d’un type d’entrée et 4 d’un autre.
• Que se passe-t-il si un thermocouple tombe en panne ? Le module détecte les circuits ouverts et signale le défaut au processeur.

Guide d’installation

1. Mettez hors tension le châssis d’E/S 1771.
2. Insérez le module dans n’importe quel emplacement, sauf le plus à gauche.
3. Fixez le bras de câblage 1771-WI.
4. Câblez les thermocouples en respectant la polarité ; utilisez un câble d’extension pour thermocouple.
5. Configurez les types d’entrée et la mise à l’échelle au moyen d’instructions de transfert par blocs dans le programme PLC.

Conseils de sélection

• Sélectionnez le 1771-IXE pour la surveillance multipoint de la température par thermocouples.
• Pour les capteurs RTD, utilisez plutôt le module 1771-IR.
• Vérifiez le budget d’alimentation du châssis : courant du fond de panier de 750 mA par module.
