Système de protection contre les arcs électriques ABB REA 101

Introduction

• Le système de protection contre les arcs électriques REA 101_ est conçu pour fournir des commandes de déclenchement rapides à tous les disjoncteurs (CB) susceptibles d'alimenter un défaut d'arc dans des tableaux de distribution à enveloppe métallique isolés dans l'air, basse ou moyenne tension.

• En cas d'arc électrique, l'emplacement du défaut peut être identifié rapidement en vérifiant la zone couverte par le capteur qui a détecté l'arc.

• Deux types de capteurs sont disponibles :

• Capteur à fibre longue breveté qui détecte la lumière sur toute sa longueur.

• Capteurs à lentille collectant la lumière, généralement répartis à raison d'un par compartiment.

Caractéristiques

• Détection rapide et réglable d'une surintensité triphasée, ou biphasée avec neutre, pour garantir le déclenchement.

• Compensation automatique ou manuelle du contre-jour sur une large zone.

• Fibre de capteur en boucle ou radiale, ou capteurs de type lentille pour la détection d'arcs électriques.

• Deux sorties statiques à grande vitesse (transistors bipolaires à grille isolée) pour le déclenchement des disjoncteurs.

• Une sortie de relais robuste pour la protection contre la défaillance du disjoncteur (CBFP) d'un disjoncteur en amont ou comme sortie d'alarme.

• Deux ports de type RJ-45 pour connecter les unités d'extension.

• Deux connecteurs optiques pour le transfert de signaux entre les unités centrales.

• Autosurveillance continue de la boucle de fibre des capteurs, des tensions de fonctionnement et du câblage entre les unités centrales et les unités d'extension.

Utilisation du relais REA 101

• L'unité centrale REA 101 peut fonctionner :

• Indépendamment.

• Avec d'autres unités centrales REA 101.

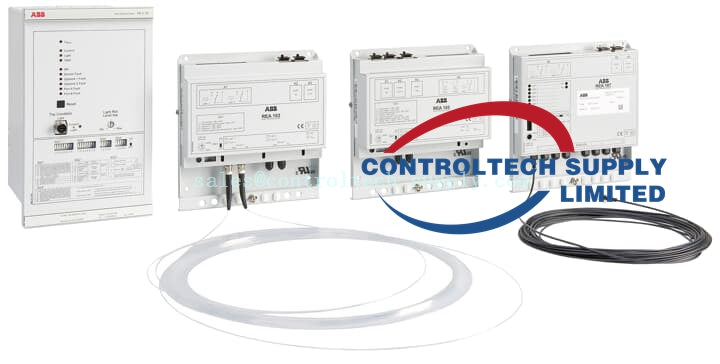

• Avec des unités d'extension REA 103, REA 105 et REA 107.

• REA 101 est équipé de deux ports d'extension.

• Un maximum de cinq unités d'extension peuvent être raccordées en cascade à chaque port.

• Plusieurs unités REA 101 peuvent être interconnectées via des optoliaisons ou par l'intermédiaire d'unités REA 105.

• L'utilisation de REA 103, REA 105 et REA 107 assure la sélectivité et étend davantage la zone de protection.

• REA 105 est équipé de sorties de déclenchement rapide capables d'ouvrir un coupleur de barres.

• REA 107 comprend des entrées pour huit capteurs de type lentille.
