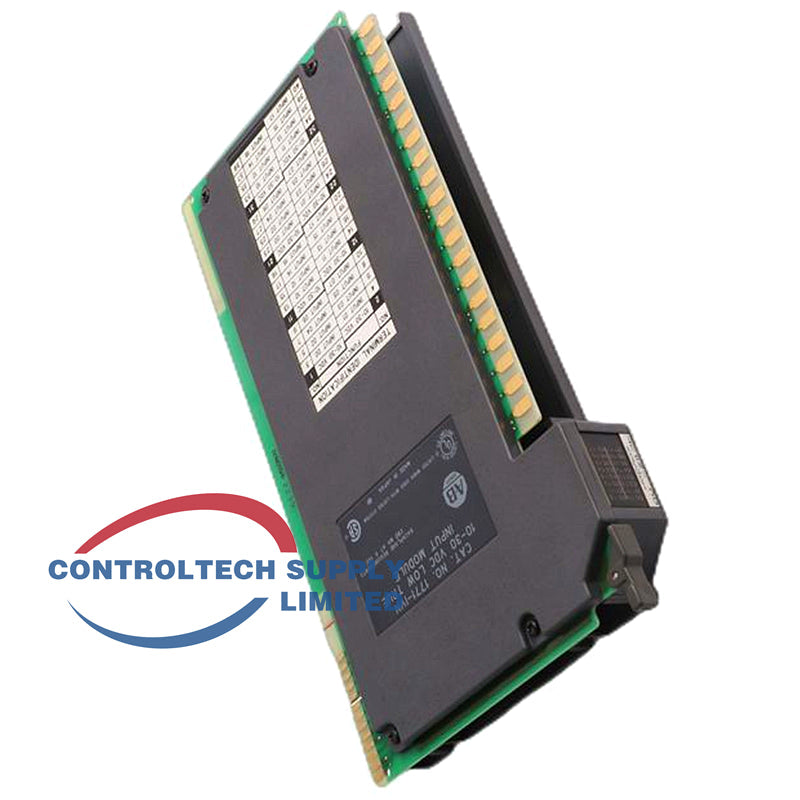

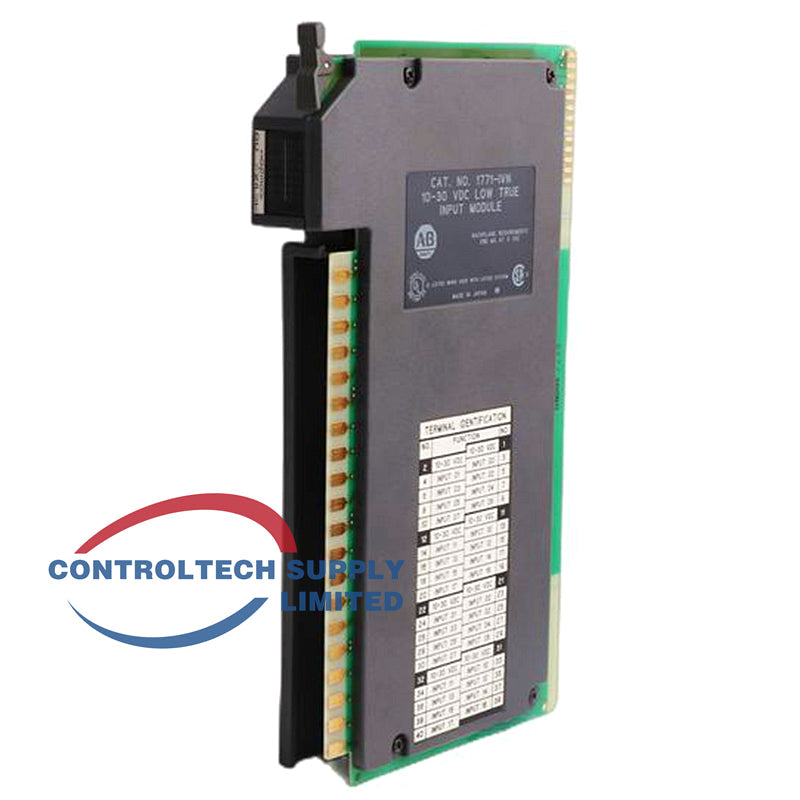

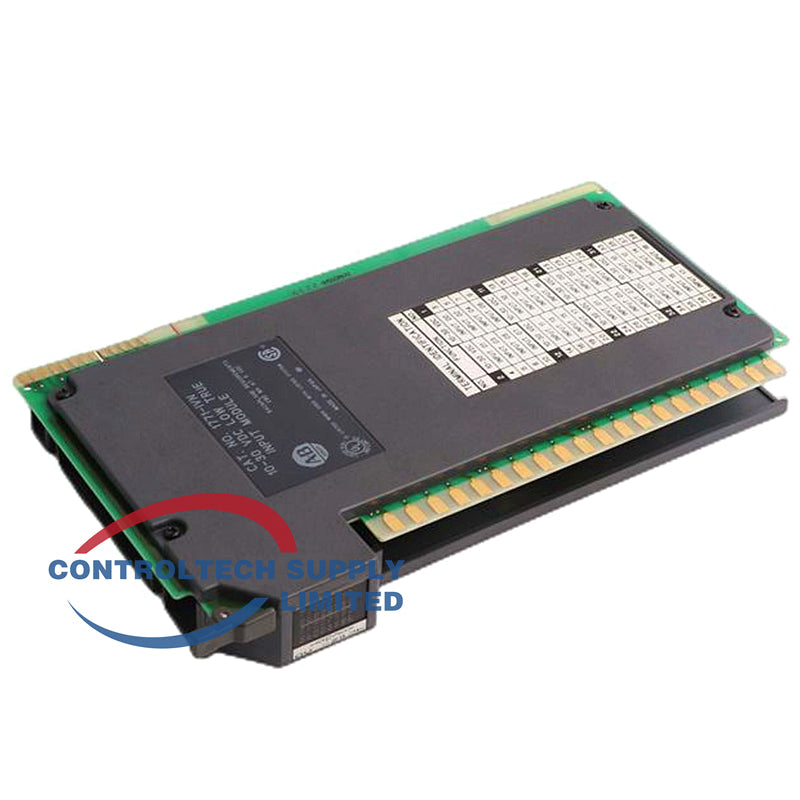

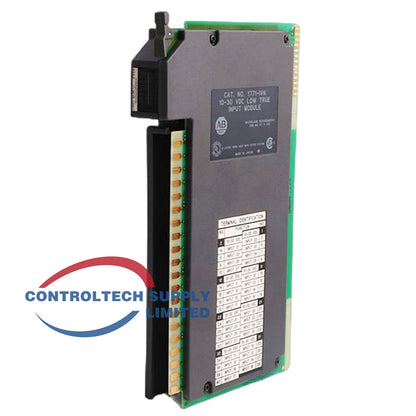

1771-IVN Allen Bradley 32 points, entrée CC à logique négative

1771-IVN Allen Bradley 32 points, entrée CC à logique négative

  • Manufacturer: Allen-Bradley

  • Product No.: 1771-IVN

  • Product Type: Module d’entrées numériques CC

  • Product Origin: USA

  • Payment: T/T

  • Weight: 2000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Présentation du produit

L’Allen-Bradley 1771-IVN est un module d’entrée numérique 32 points à logique active à l’état bas pour la plateforme PLC-5. Il accepte des entrées à absorption de courant de 10 à 30 V c.c., réparties en quatre groupes de huit, et est conçu pour les applications nécessitant une compatibilité avec une logique active à l’état bas et des dispositifs de terrain à sortie source.

Caractéristiques techniques

  • Points d’entrée : 32 (4 groupes de 8)
  • Catégorie de tension : 10 à 30 V c.c.
  • Logique : Active à l’état bas (à absorption de courant)
  • Courant du fond de panier : 700 mA à 5 V c.c.
  • Bras de câblage : 1771-WN
  • Adressage : Prend en charge l’adressage sur 1/2, 1 et 2 emplacements

Caractéristiques principales

  • La conception haute densité à 32 points réduit l’espace occupé dans le châssis par point d’entrée
  • L’isolation des groupes limite la propagation des défauts entre les groupes d’entrée
  • La logique active à l’état bas convient aux applications à entrées à absorption de courant
  • Interface directe avec le processeur PLC-5 via le fond de panier

FAQ

  • Que signifie « active à l’état bas » ? Les entrées sont enregistrées comme activées lorsque le bit d’image d’entrée correspondant est effacé (0), contrairement aux modules standard actifs à l’état haut.
  • Quel bras de câblage est requis ? Le bras de câblage 1771-WN à 40 bornes.
  • Est-il compatible avec les systèmes PLC-2 ou PLC-3 ? Le 1771-IVN est conçu pour les systèmes PLC-5 utilisant des châssis d’E/S 1771.

Guide d’installation

  1. Mettre le châssis d’E/S 1771 hors tension.
  2. Insérer le module dans n’importe quel emplacement, à l’exception de l’emplacement situé complètement à gauche (adaptateur/processeur).
  3. Fixer le bras de câblage 1771-WN et raccorder le câblage de terrain.
  4. Régler le mode d’adressage du châssis (1/2, 1 ou 2 emplacements) conformément à la conception du système.
  5. Mettre sous tension et vérifier que les voyants d’état des entrées réagissent aux états des dispositifs de terrain.

Conseils de sélection

  • Sélectionner le 1771-IVN pour les entrées à absorption de courant actives à l’état bas ; utiliser le 1771-IBN pour les applications actives à l’état haut.
  • Vérifier que la tension des dispositifs de terrain reste comprise entre 10 et 30 V c.c.
  • Vérifier le budget d’alimentation du châssis : 700 mA à 5 V c.c. par module.
