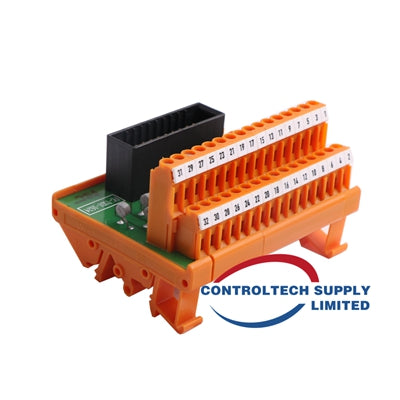

ماژول مجموعه ترمینال میدانی HONEYWELL FS-TSDI-16UNI
ماژول مجموعه ترمینال میدانی HONEYWELL FS-TSDI-16UNI
Manufacturer: HONEYWELL
Product No.: FS-TSDI-16UNI
Product Type: ماژول مجموعه ترمینال فیلد
Product Origin: USA
Payment: T/T
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
توضیحات
ماژول FS-TSDI-16UNI مجموعه پایانهگذاری میدانی (FTA) رابطی بین کابل اتصال سیستم SICC-0001/Lx و سیمکشی خارجی میدان از طریق ترمینالهای پیچی فراهم میکند. این ماژول از ۱۶ کانال ورودی پشتیبانی میکند که در دو گروه هشتتایی چیده شدهاند و هر گروه در خط مثبت مشترک خود با یک فیوز ۲۵۰ میلیآمپری محافظت میشود.
این ماژول از طریق کانکتور SICC به یک یا یک جفت افزونه از ماژولهای ورودی SDIL-1608 متصل میشود و انتقال مطمئن سیگنال را در سیستمهای ایمنی و کنترلی تضمین میکند. TSDI-16UNI که برای نصبهای صنعتی طراحی شده است، دارای پایه نصب یونیورسال گیرهای برای ریلهای استاندارد DIN EN و ترمینالهای پیچی مستحکم برای اتصالات ایمن سیمکشی میدان است.
دادههای فنی
| پارامتر | مشخصات |
|---|---|
| توان | |
| تعداد کانالها | ۱۶ (۲ گروه ۸تایی) |
| حداکثر ولتاژ (رده III) | ۵۰ VDC (استاندارد IEC 61010-1، رده اضافهولتاژ ۳، جدول D.12) |
| حداکثر ولتاژ (رده II) | ۱۵۰ VDC (استاندارد IEC 61010-1، رده اضافهولتاژ ۲، جدول D.10) |
| حداکثر ولتاژ واقعی | تعیینشده توسط ماژول ورودی متصل |
| مشخصات فیزیکی | |
| ابعاد ماژول (L × W × H) | ۹۰ × ۷۰ × ۶۰ میلیمتر (۳.۵۴ × ۲.۷۶ × ۲.۳۶ اینچ) |
| انواع ریل DIN EN | TS32 / TS35 × ۷.۵ |
| طول ریل مورد استفاده | ۹۱ میلیمتر (۳.۵۸ اینچ) |
| ظرفیت فیوز | ۲۵۰ میلیآمپر نوع T، کندکار |
| ابعاد فیوز | ۵ × ۲۰ میلیمتر (۰.۲ × ۰.۷۹ اینچ) |
| پایانهگذاری | |
| نوع ترمینال | ترمینالهای پیچی |
| حداکثر اندازه سیم | ۲.۵ میلیمتر مربع (AWG 14) |
| طول لختکردن سیم | ۷ میلیمتر (۰.۲۸ اینچ) |
| گشتاور سفتکردن | ۰.۵ نیوتنمتر (۰.۳۷ فوتپوند) |
