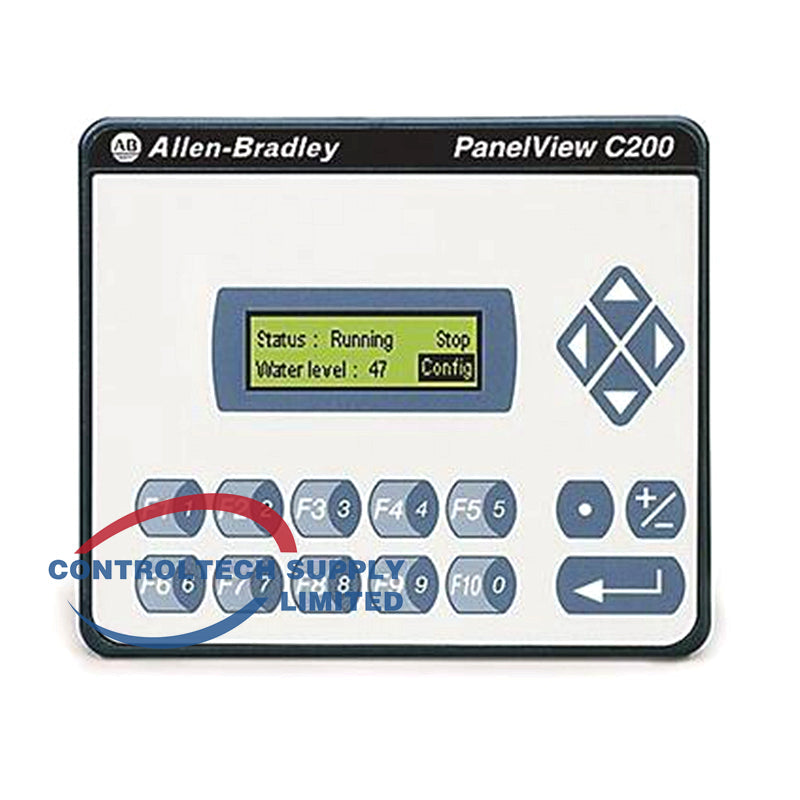

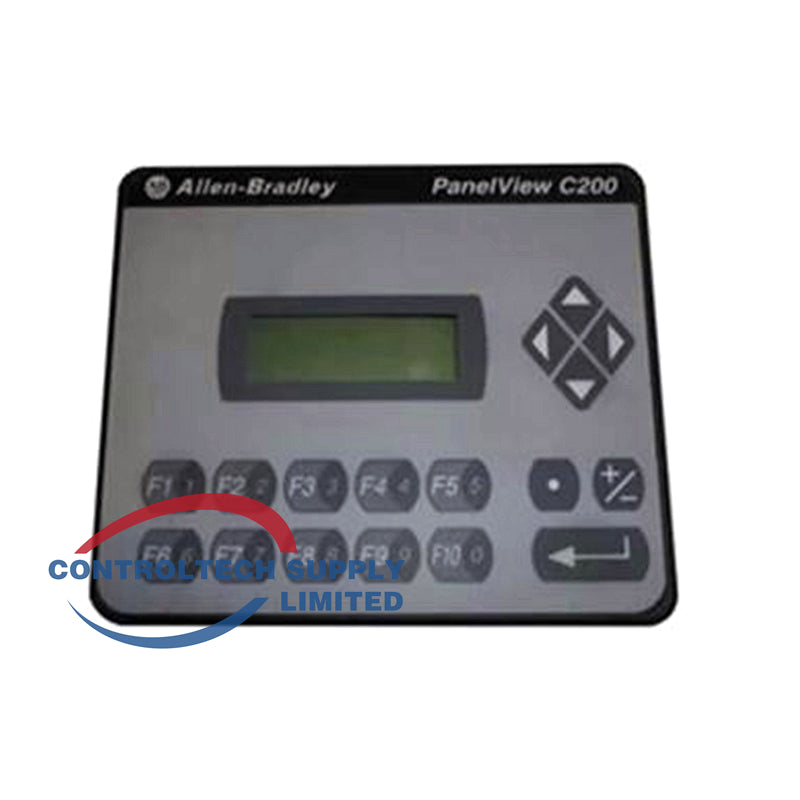

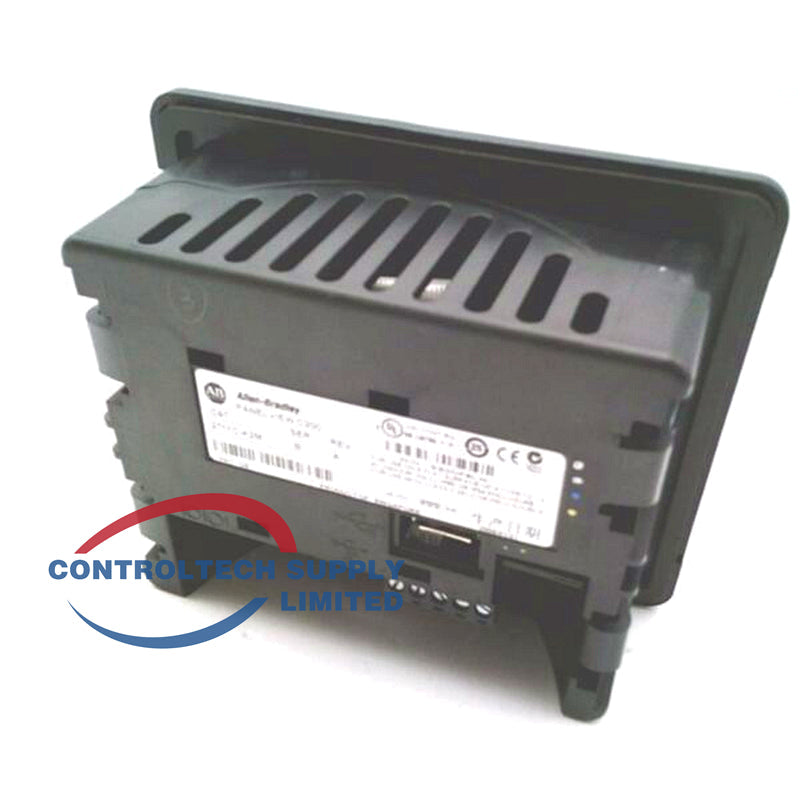

ترمینال Allen-Bradley 2711C-K2M از نوع PanelView Component C200 است و به نمایشگر تکرنگ ۲ اینچی و صفحهکلیدی با کلیدهای عملکردی و عددی مجهز شده است. این ترمینال با برق DC کار میکند و از ارتباط سریال برای کاربردهای ماشینآلات جمعوجور پشتیبانی میکند.
مشخصات فنی
نمایشگر: تکرنگ ۲ اینچی، وضوح ۱۲۲ × ۳۲
ورودی: صفحهکلید (عملکردی + عددی)
منبع تغذیه: ۱۸–۳۰ V DC (مقدار نامی ۲۴ V DC)
مصرف برق: تقریباً ۵ W
درگاهها: RS-232 (DH-485/DF1)، RS-485، USB
خانواده: PanelView Component C200
ویژگیهای کلیدی
HMI صفحهکلیدی تکرنگ و جمعوجور ۲ اینچی
ورودی از طریق کلیدهای عملکردی و عددی
طراحی DC کممصرف
مناسب برای رابطهای MicroLogix / Micro800
سؤالات متداول
صفحهنمایش؟ تکرنگ ۲ اینچی.
ورودی؟ صفحهکلید.
منبع تغذیه؟ ۲۴ V DC نامی.
راهنمای نصب
محل برش پنل را آماده کنید.
ترمینال را نصب و محکم کنید.
برق ۲۴ V DC و کابل ارتباطی را وصل کنید.
برنامه را با نرمافزار Component بارگذاری کنید.
صفحهکلید و ارتباط سریال را آزمایش کنید.
نکات انتخاب
برای نیازهای پایه به PanelView Component صفحهکلیدی با کوچکترین ابعاد انتخاب کنید.
سازگاری پروتکل سریال را تأیید کنید.
بهعنوان قطعه یدکی برای ترمینالهای صفحهکلیدی C200 مفید است.
