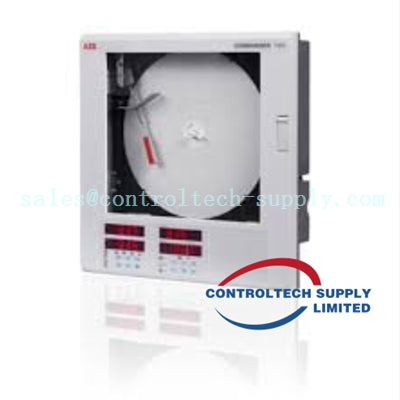

ثبت‌کننده‌های نمودار دایره‌ای سری C1900 مدل ABB IM/C1900R-Q

توضیحات محصول

ABB IM/C1900R-Q نسخه‌ای ریموت از ثبت‌کننده‌های نموداری دایره‌ای سری C1900 مقاوم ABB است. این دستگاه که برای پایش و ثبت مداوم متغیرهای حیاتی فرایند—مانند دما، فشار یا دبی—طراحی شده است، از ورودی سیگنال ریموت پشتیبانی می‌کند و برای نصب‌هایی مناسب است که حسگر یا ترانسمیتر در فاصله زیادی از محل ثبت قرار دارد. حرف "R" نشان‌دهنده قابلیت ریموت است، درحالی‌که حرف "Q" به پیکربندی یا مجموعه گزینه خاصی مربوط به محدوده اندازه‌گیری، نوع ورودی یا نسخه فریم‌ور اشاره می‌کند.

مشخصات فنی

• شماره مدل: IM/C1900R-Q

• نوع ثبت‌کننده: ثبت‌کننده نموداری دایره‌ای – نسخه با ورودی ریموت

• اندازه نمودار: قطر ۱۰ اینچ (۲۵۰ میلی‌متر)

• تعداد کانال‌ها: ثبت با ۱ یا ۲ قلم (ورودی‌های مستقل)

• ورودی‌های پشتیبانی‌شده:

• سیگنال‌های آنالوگ ریموت 4–20 mA

• RTDها: Pt100 (حس‌کردن ریموت با اتصال سه‌سیمه)

• ترموکوپل‌ها: انواع J، K، T، R، S با جبران‌سازی ریموت

• سیگنال‌های 0–10 V، 1–5 V و mV

• دقت اندازه‌گیری: ±۰٫۲۵٪ از کل مقیاس (معمول)

• سرعت چرخش نمودار:

• قابل تنظیم از ۱ ساعت تا ۷ روز برای هر نمودار

• مکانیزم نمودار موتوردار با تکرارپذیری بالا

• مکانیزم ثبت:

• سیستم قلم جوهری با دقت بالا

• کارتریج‌های جوهر قابل تعویض برای بهره‌برداری طولانی‌مدت

• گزینه‌های منبع تغذیه:

• 90–264 V AC، ۵۰/۶۰ هرتز

• نسخه اختیاری 24 V DC

• رده‌بندی‌های محیطی:

• دمای کاری: ۰°C تا +۵۰°C

• دمای نگهداری: –۲۰°C تا +۷۰°C

• رطوبت: ۱۰٪–۹۰٪ RH، بدون میعان
