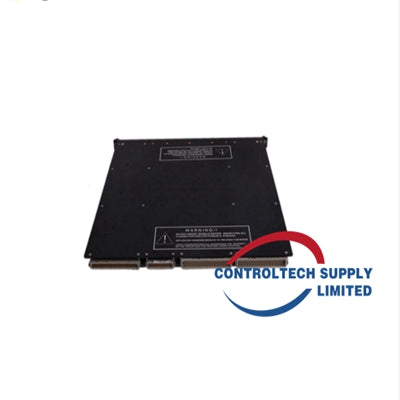

Módulo de salida digital TRICONEX 3515

Descripción del producto

El TRICONEX 3515 es un módulo de salida digital utilizado en los sistemas de seguridad Tricon de Triconex. Está diseñado para proporcionar señales de salida digital de alta integridad y tolerantes a fallos a dispositivos de campo en aplicaciones industriales críticas. Gracias a la compatibilidad con la redundancia modular triple (TMR), el módulo garantiza una salida de control segura y fiable para actuadores, relés y otros dispositivos finales. Se utiliza habitualmente en sistemas que requieren una integridad de seguridad SIL 3, como los sistemas de parada de emergencia (ESD), los sistemas de detección de incendios y gases (F&G) y los sistemas de gestión de quemadores (BMS).

Especificaciones técnicas

• Tipo de módulo: Módulo de salida digital

• Número de pieza: 3515

• Canales de salida: 32 salidas discretas

• Redundancia: Arquitectura TMR con tres grupos de salida aislados

• Tipo de salida: Fuente de tensión (controlador de lado alto)

• Tensión nominal de salida: 24 VDC

• Rango de tensión de salida: 18–32 VDC

• Corriente máxima de salida por canal: 0.5 A

• Límite de corriente total del módulo: 16 A

• Aislamiento de salida: Aislamiento óptico entre cada grupo y el plano posterior del sistema

• Funciones de protección: Protección contra sobrecorriente y cortocircuitos

• Detección de fallos: Diagnóstico y notificación del estado por canal

• Sustitución en caliente: Sí, admite la sustitución en línea sin apagar el sistema

• Tipo de conector: Cableado de campo mediante bloques de terminales extraíbles

• Temperatura de funcionamiento: De 0°C a +60°C

• Temperatura de almacenamiento: De -40°C a +85°C

• Humedad: 5%–95% sin condensación

• Resistencia a golpes: 10 g, pulso de 11 ms

• Resistencia a vibraciones: 1 g, 5–500 Hz
