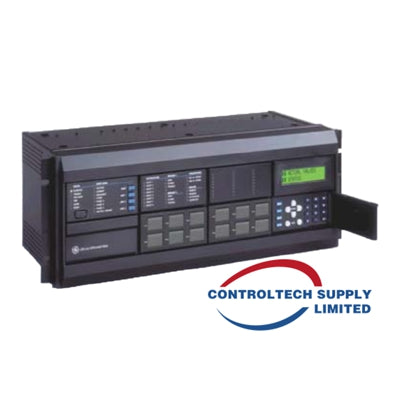

GE L90A00HCHF8AH6UL6UN6CS6UU6CW2A Sistema de relé

Sistema de relé diferencial de corriente de línea GE L90A00HCHF8AH6UL6UN6CS6UU6CW2A

Descripción:

• El L90 proporciona protección diferencial de corriente de alta velocidad adecuada para líneas de transmisión y cables de varios niveles de voltaje.
• Admite protección de distancia completa y aplicaciones de interruptor doble, lo que lo hace adecuado para escenarios de disparo unipolares y tripolares.

Características:

• Protección diferencial segregada por fases: Garantiza un disparo unipolar seguro y de alta velocidad.
• Protección de fase de alta velocidad y distancia del suelo: 5 zonas con ajustes de compensación independientes y esquemas piloto personalizables.
• Protección confiable para líneas compensadas en serie: Mayor sensibilidad mediante compensación dinámica de corriente de carga y compensación de asimetría del canal de comunicación.
• Unidad de medición de fasor (PMU): Admite medición de sincrofasor según IEEE C37.118 (2011) e IEC 61850-90-5.
• Ciberseguridad avanzada: Incluye “CyberSentryTM” para cumplir con los requisitos modernos de la industria.
• Certificado IEC 61850: Implementación de Ed. 1 y Ed. 2 con configuraciones completas a través de archivos SCL.
• GOOSE enrutable (R-GOOSE): Para aplicaciones de control y protección de áreas amplias.
• Múltiples opciones de E/S: Incluye E/S de alta densidad, lógica programable y modularidad.
• Pantalla integrada: Pantalla grande a todo color para visualización y control en tiempo real.

Aplicaciones:

• Líneas aéreas y cables subterráneos: Adecuados para diferentes niveles de tensión, incluidas líneas compensadas en serie.
• Alimentadores de transformador con derivaciones: Ideal para circuitos con alimentadores de transformador con derivaciones.
• Configuraciones de línea de tres terminales: Con redundancia de canal y disparo de transferencia directa (DTT).
• Monitoreo del sistema de área amplia: Protección integrada y medición de sincrofasor para monitoreo y control de área amplia.
• Circuitos de interruptor simple y doble: Requiere reenganche automático unipolar/tripolar y supervisión de verificación de sincronismo independiente.
• Transformadores de tensión acoplados capacitivamente (CCVT): garantiza una aplicación segura con CCVT.
