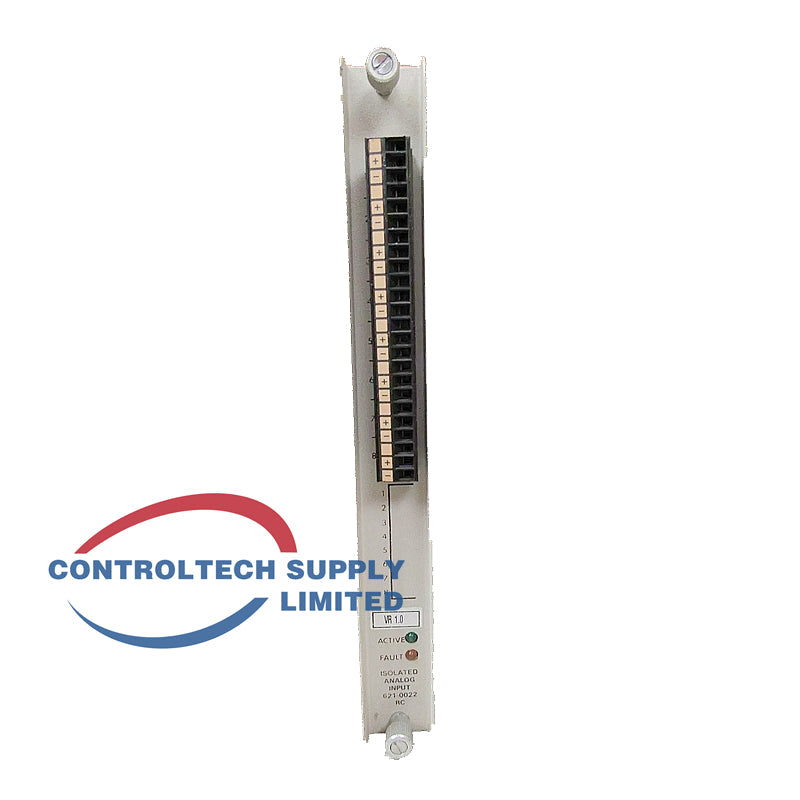

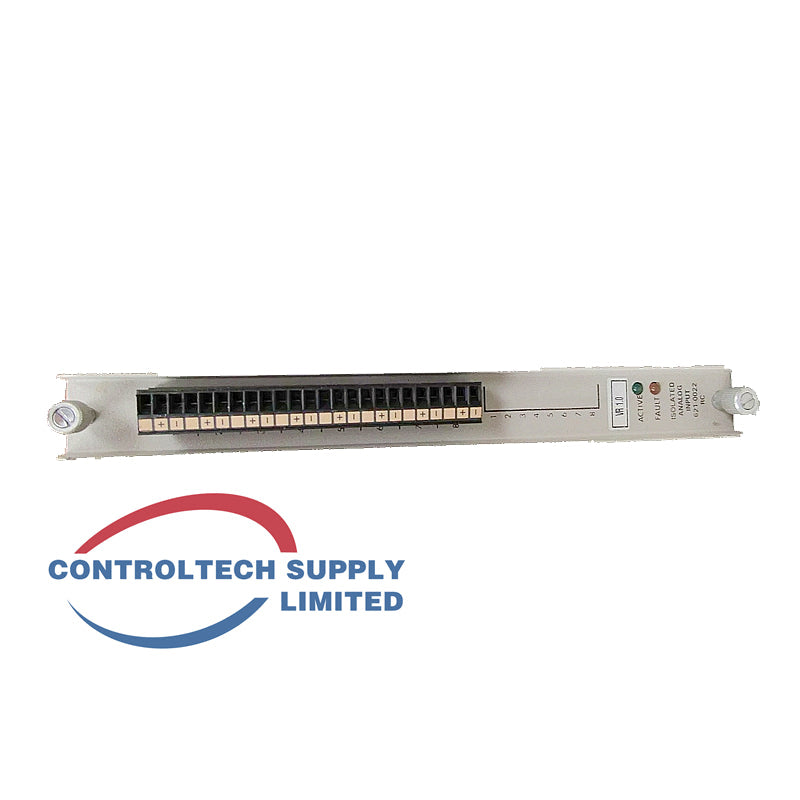

Galvanisch getrennter analoger Eingang, 8 Kanäle, Mehrbereich | Honeywell 621-0022-RC

Produktübersicht

Das Honeywell 621-0022-RC ist ein isoliertes 8-Kanal-Analog-Eingangsmodul mit den Suffixen „R“ (entfernbar) und „C“ (CE). Es unterstützt mehrere Spannungs- und Strombereiche, darunter 0–20 mA und 4–20 mA, mit kanalweiser Kalibrierung und wählbarer Filterung.

Technische Daten

• Kanäle: 8 differentielle, isolierte Eingänge
• Bereiche: 0–10 V, ±10 V, 0–5 V, ±5 V, 1–5 V, 0–20 mA, 4–20 mA
• Funktionen: Einstellbarer Messbereich/Nullpunkt, wählbare Filterung, Fehleranzeige
• Suffix: R = im laufenden Betrieb entfernbar, C = CE-konform
• System: Honeywell IPC / Serie 620-9000

Wichtige Funktionen

• Vollständige Kanal-zu-Kanal-Isolierung
• Flexible Konfiguration des Messbereichs
• Im laufenden Betrieb austauschbar (Version R)
• Integrierte Diagnose und Fehleranzeige

FAQ

• Kanäle? 8 isolierte Kanäle.
• Bereiche? Mehrere Spannungs- und Stromoptionen.
• Hot-Swap? Ja (Suffix R).

Installationsanleitung

1. Jumper oder Schalter für die gewünschten Eingangsbereiche konfigurieren.
2. Das Modul im I/O-Chassis installieren.
3. Feldsignale unter Beachtung von Polarität und Abschirmung anschließen.
4. Nullpunkt und Messbereich bei Bedarf kalibrieren.
5. Messwerte und Diagnosen nach dem Einschalten überprüfen.

Auswahltipps

• Für isolierte Analogeingänge mit hohem Pegel auswählen.
• Die erforderliche genaue Bereichskonfiguration bestätigen.
• Ideales Ersatzmodul für Anwendungen mit mehrfachem Analogeingangsbereich.
