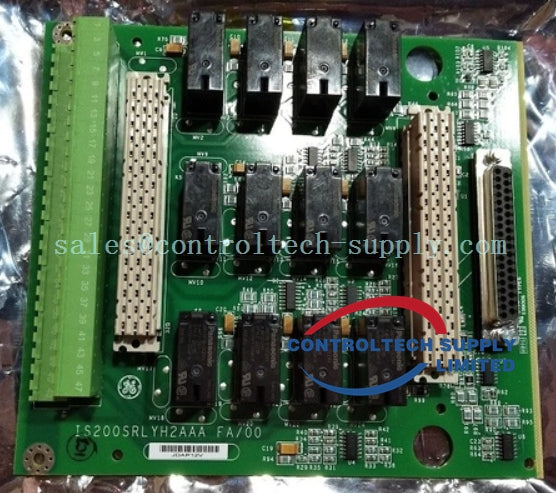

GE IS200SRLYH2AAA (IS230SNRLH2A) Simplex-Relaisausgangs-Klemmenplatine

Spezifikationen

• Teilenummer: IS200SRLYH2AAA

• Hersteller: General Electric

• Baureihe: Mark VIe

• Produkttyp: Simplex-Relaisausgangs-Klemmenplatine

• Anzahl der Relaiskanäle: 12

• Max. Laststrom: 125 V Gleichstrom

• Platinengröße: 15,9 cm (H) × 17,8 cm (W)

• Betriebstemperatur: -30 °C bis +65 °C

• Technologie: Oberflächenmontage

• Herkunftsland: USA

• Handbuch: GEH-6721D

• Reparaturdauer: Voraussichtlich 3–7 Tage

• Verfügbarkeit: Auf Lager

Funktionsbeschreibung

• Die IS200SRLYH2AAA von GE ist eine  Simplex-Relaisausgangs-Klemmenplatine (SRLY) , die für  verteilte Turbinensteuerungssysteme des Typs Mark VIe  entwickelt wurde.

• Als  S-Typ-Platine  konzipiert und mit  PDOA- oder YDOA-I/O-Packs  kompatibel

• Integriert  12 Relaisausgangsschaltungen mit Wechslerkontakt , verteilt auf  48 für den Kunden zugängliche Klemmen

• Verfügt über  die standardmäßige I/O-Pack-Montage  und ein  physisches Layout , das mit anderen Platinen des S-Typs übereinstimmt und eine nahtlose Installation ermöglicht.

• Die flache Bauweise  stellt sicher, dass keine Komponenten die Höhe des I/O-Packs überschreiten, und ermöglicht so  die vertikale Doppelstapelung  in beengten Schaltschränken.

• Jedes Relais verfügt über  galvanisch getrennte Kontaktpaare , um  Positionsrückmeldesignale  an das zugehörige I/O-Pack zu übertragen.

• Ausgestattet mit:

• Steckbaren Klemmenblöcken im Euro-Format  für eine benutzerfreundliche Verdrahtung

• Zwei Steckverbindern für Optionsplatinen  für eine erhöhte modulare Flexibilität
