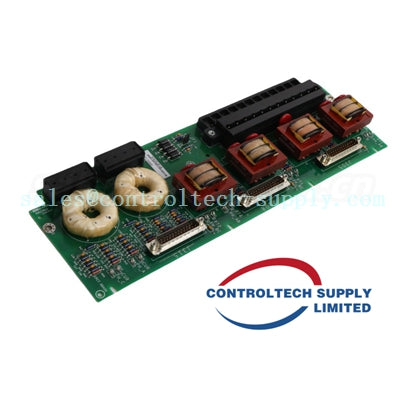

GE IS200EACFG3ABB AC-Rückkopplungsplatine des Erregers

TECHNISCHE DATEN

• Teilenummer: IS200EACFG3ABB

• Hersteller: General Electric

• Herstellungsland: Vereinigte Staaten von Amerika (USA)

• Produkttyp: AC-Rückkopplungsplatine des Erregers

• Serie: EX2100

• Verfügbarkeit: Auf Lager

• Abmessungen: 35 cm × 17 cm × 10 cm

• Gewicht: 0,5 kg

• Spannungsmessbereich: Bis zu 1300 VRMS

• Testpunkte: TP1–TP4 zur direkten Überwachung der Phasenspannung

• Klemmenblöcke:

• TB1–TB3: Anschluss an die Eingänge der Phasenspannungswandler

• TB4: Unterstützt die Verdrahtung von Fluss- oder Luftspulen

• Anschlüsse: Drei DB9-Anschlüsse für die Ausgabe von Spannungs- und Stromsignalen

• Kommunikationsanschlüsse: RS232-Anschlüsse an J504, J509, J514

• Kabelunterstützung: Bis zu 90 Meter

• Stromversorgung: Wird über die interne Schaltschrankversorgung gespeist

• Kommunikationsschnittstelle: Verbindung über die Backplane oder den internen Mark-VI/VIe-Bus

• Betriebstemperatur: -30 °C bis +65 °C (-22 °F bis +149 °F)

• Luftfeuchtigkeitsbereich: 5 % bis 95 %, nicht kondensierend

Funktionsbeschreibung

Die  IS200EACFG3ABB ist eine AC-Rückkopplungsplatine des Erregers, die von GE für das  EX2100-Erregungsregelsystem entwickelt wurde. Sie erfasst AC-Spannungssignale vom Generator und überträgt sie zur präzisen Spannungsregelung an das Regelsystem. Dadurch wird ein stabiler Turbinenbetrieb bei wechselnden Lastbedingungen gewährleistet. Sie wurde für die Signalübertragung über große Entfernungen und einen robusten Einsatz im Feld entwickelt und eignet sich ideal für anspruchsvolle Umgebungen der Stromerzeugung
