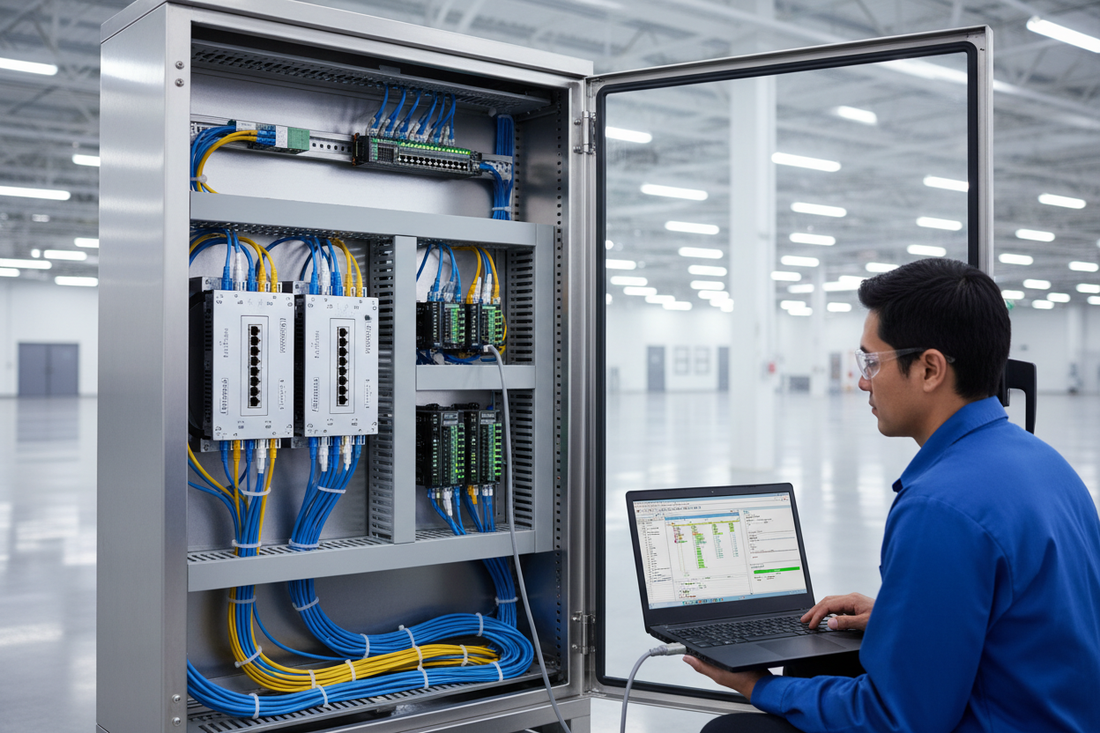

Praktische Allen-Bradley-EtherNet/IP-Fehlerbehebung für Remote-I/O

Die Fehlersuche bei EtherNet/IP-Kommunikationsfehlern in Allen-Bradley-Steuerungssystemen erfordert einen evidenzbasierten Ansatz, der Steuerungsdiagnose, Netzwerktopologie und Feldverdrahtung umfasst. Dezentrale E/A-Abbrüche, Antriebsbaugruppen und Gateways von Drittanbietern kommunizieren über Verbindungen des Common Industrial Protocol (CIP), bei denen subtile Timing-, IGMP-Snooping- oder EDS-Parameterabweichungen unerwartete E/A-Zeitüberschreitungen auslösen können. Dieser Leitfaden für den Einsatz vor Ort bietet einen praxisnahen Ablauf zur Diagnose und Wiederherstellung von EtherNet/IP-Verbindungen in Studio 5000- und Logix-Umgebungen.

Mit Verbindungsdaten beginnen

EtherNet/IP verbindet ControlLogix- und CompactLogix-Prozessoren über Kommunikationsbrücken wie das Allen-Bradley 1756-EN2TR EtherNet/IP-Modul und das Allen-Bradley 1756-EN2TXT-Kommunikationsmodul mit Schutzlackbeschichtung mit dezentralen E/A-Chassis, Frequenzumrichtern und Feldinstrumenten. Bevor Sie die Steuerungslogik oder Kommunikationsparameter ändern, sichern Sie systematisch das ursprüngliche Fehlerbild:

• Modul- und Steckplatzidentifikation: Notieren Sie den genauen Namen des dezentralen E/A-Moduls, die Rack-Position und den übergeordneten Kommunikationsadapter.
• Konfigurierte IP-Einstellungen: Überprüfen Sie die zugewiesenen statischen IP-Adressen, Subnetzmasken und Netzwerk-Gateway-Parameter.
• Verbindungseigenschaften: Dokumentieren Sie das Requested Packet Interval (RPI), das Verbindungsformat (Rack Optimization oder Direct Connection) sowie die Auswahl von Unicast/Multicast.
• Steuerungsfehlercodes: Notieren Sie den 16-Bit-CIP-Verbindungsfehlercode (z. B. 16#0204 Connection Request Timed Out oder 16#0114 Electronic Keying Mismatch) in den Moduleigenschaften von Studio 5000.

IP-Adressierung und physische Verbindungen überprüfen

Ein IP-Adresskonflikt oder ein doppelter MAC-Eintrag kann die EtherNet/IP-Kommunikation vollständig unterbrechen. Ein häufiger Fehler bei der Fehlersuche vor Ort besteht darin, sich zur Überprüfung des Gerätezustands ausschließlich auf ICMP-Ping zu verlassen. Ein dezentraler Adapter kann auf Ping antworten, während seine CIP-Verbindung aufgrund erschöpfter Sockets am TCP-Port 44818 oder UDP-Port 2222 weiterhin fehlerhaft ist.

• Schritt 1: Scannen Sie das Subnetz mit BootP/DHCP oder Netzwerk-Scan-Tools, um doppelte IP-Adressen zu erkennen und die MAC-Zuordnung zu überprüfen.
• Schritt 2: Überprüfen Sie die Anzeigen der Ports industrieller Switches und die physischen Verbindungsgeschwindigkeiten (100 Mbit/s Vollduplex sind für die meisten EtherNet/IP-Module Standard; vermeiden Sie Fehlanpassungen bei der automatischen Aushandlung).
• Schritt 3: Prüfen Sie die Fehlerzähler der Switch-Ports auf CRC-Frame-Fehler, übermäßige Kollisionen oder Runt-Pakete.
• Schritt 4: Untersuchen Sie die physische Ethernet-Verkabelung, die Schirmauflage und die Trennung von Leitungen für Frequenzumrichter (VFD) mit hoher Spannung.

RPI und Netzwerklast untersuchen

Das Requested Packet Interval (RPI) legt fest, wie häufig zyklische E/A-Daten im Netzwerk erzeugt und verarbeitet werden. Unnötig aggressive RPI-Raten (z. B. 2 ms bei nicht kritischen digitalen E/A) überlasten Kommunikationskoprozessoren und erhöhen den Druck auf die Switch-Puffer, was zu verworfenen Paketen und Verbindungszeitüberschreitungen führt.

• Schritt 1: Prüfen Sie alle im Logix-Controller konfigurierten zyklischen EtherNet/IP-Verbindungen.
• Schritt 2: Bewerten Sie die RPI-Einstellungen anhand der tatsächlichen Prozessdynamik (z. B. 20–50 ms für dezentrale digitale Racks, 100 ms für analoge Temperatureingänge).
• Schritt 3: Überprüfen Sie die CPU-Auslastung des Ethernet-Kommunikationskoprozessors auf der Diagnose-Webseite des Controllers.
• Schritt 4: Passen Sie das Timing innerhalb der betrieblichen Grenzen der Maschine an, statt willkürliche Änderungen vorzunehmen.

Unicast, Multicast und IGMP-Snooping überprüfen

Ältere EtherNet/IP-Architekturen verwendeten standardmäßig Multicast für zyklische E/A-Daten und überfluteten damit jeden Port an nicht verwalteten Switches. Moderne Architekturen bevorzugen Unicast, doch in gemischten Netzwerken sind verwaltete Switches mit aktiviertem Internet Group Management Protocol (IGMP)-Snooping erforderlich.

Ohne einen aktiven IGMP-Querier im Subnetz können verwaltete Switches keine Multicast-Gruppentabellen pflegen. Dadurch werden E/A-Datenströme an alle Ports geflutet und die Netzwerkbandbreite erschöpft.

• Schritt 1: Ermitteln Sie auf der Verbindungsregisterkarte des Studio 5000-Moduls, ob die Verbindungen Unicast oder Multicast verwenden.
• Schritt 2: Bestätigen Sie, dass IGMP-Snooping und ein IGMP-Querier auf den zentralen verwalteten Switches ordnungsgemäß konfiguriert sind.
• Schritt 3: Messen Sie die Multicast-Paketraten an den betroffenen Switch-Ports, um die Begrenzung des Datenverkehrs zu bestätigen.
• Schritt 4: Integrieren Sie bei Feldbuskopplungsanwendungen spezialisierte Netzwerkschnittstellen wie das Allen-Bradley 1788-EN2FFR Redundant EtherNet/IP Linking Device, um den Subnetzverkehr zu trennen.

EDS-Dateien und Assembly-Parameter überprüfen

Die Integration von EtherNet/IP-Teilnehmern von Drittanbietern - etwa eines PROSOFT PLX32-EIP-PND EtherNet/IP-zu-PROFINET-Device-Gateways - umfasst häufig Electronic Data Sheets (EDS-Dateien) oder Definitionen als Generic Ethernet Module.

Wenn die konfigurierten Instanznummern und Byte-Größen der Eingangs-, Ausgangs- oder Konfigurations-Assembly nicht exakt mit dem Objektmodell des Geräts übereinstimmen, weist der Controller die Forward-Open-Anforderung zurück.

• Schritt 1: Überprüfen Sie die Hardware-Modellnummer und die Firmware-Version anhand der registrierten EDS-Datei.
• Schritt 2: Vergleichen Sie die genauen Instanznummern der Input-, Output- und Configuration-Assembly mit dem Handbuch des Herstellers.
• Schritt 3: Bestätigen Sie, dass die Verbindungs-Byte-Größe den konfigurierten Nutzdatenlängen entspricht.
• Schritt 4: Überprüfen Sie die Einstellungen für die elektronische Codierung (wählen Sie während der ersten Tests am Prüfstand „Compatible Module“ oder „Disable Keying“).

Systematische Überprüfung der Wiederherstellung

Eine grüne LED garantiert keinen langfristig stabilen Betrieb. Befolgen Sie vor der Rückführung der Anlage in die Produktion eine strukturierte Checkliste zur Überprüfung der Wiederherstellung:

1. Verbindungsstabilität: Überprüfen Sie in Studio 5000, dass die E/A-Verbindung ohne sporadisch aufleuchtende Fehleranzeigen bestehen bleibt.
2. Validierung der Live-Daten: Überwachen Sie die Live-Eingangs- und Ausgangs-Tags, während Sie bekannte Feldpunkte schalten, um eine gültige Datenübertragung zu bestätigen.
3. Prüfung der Fehlerzähler: Überprüfen Sie die CIP-Verbindungsfehlerzähler auf der Diagnose-Registerkarte des Moduls, um sicherzustellen, dass keine weiteren Zeitüberschreitungen gezählt werden.
4. Überprüfung des Produktionszyklus: Führen Sie den vollständigen Maschinenablauf unter voller elektrischer Last aus, um die Widerstandsfähigkeit gegenüber elektromagnetischen Störungen zu überprüfen.
5. Dokumentation aktualisieren: Aktualisieren Sie die Netzwerkschaltpläne, halten Sie die endgültigen RPI-Konfigurationen fest und protokollieren Sie die Firmware-Versionen.

Fazit und Handlungsempfehlungen

Eine effektive Fehlersuche in Allen-Bradley-EtherNet/IP-Netzwerken erfordert die Korrelation von Diagnosecodes des Controllers mit der Leistung der Netzwerk-Switches und der Integrität der Verdrahtung. Durch die isolierte Überprüfung von IP-Adressierung, RPI-Konfiguration, IGMP-Snooping und EDS-Assembly-Parametern können Ingenieure Kommunikationsfehler systematisch ohne Änderungen nach dem Prinzip von Versuch und Irrtum beheben.

Für offizielle Protokollstandards und CIP-Spezifikationen konsultieren Sie den ODVA-EtherNet/IP-Standard sowie die offiziellen Benutzerhandbücher von Rockwell Automation.
