نظرة عامة على المنتج

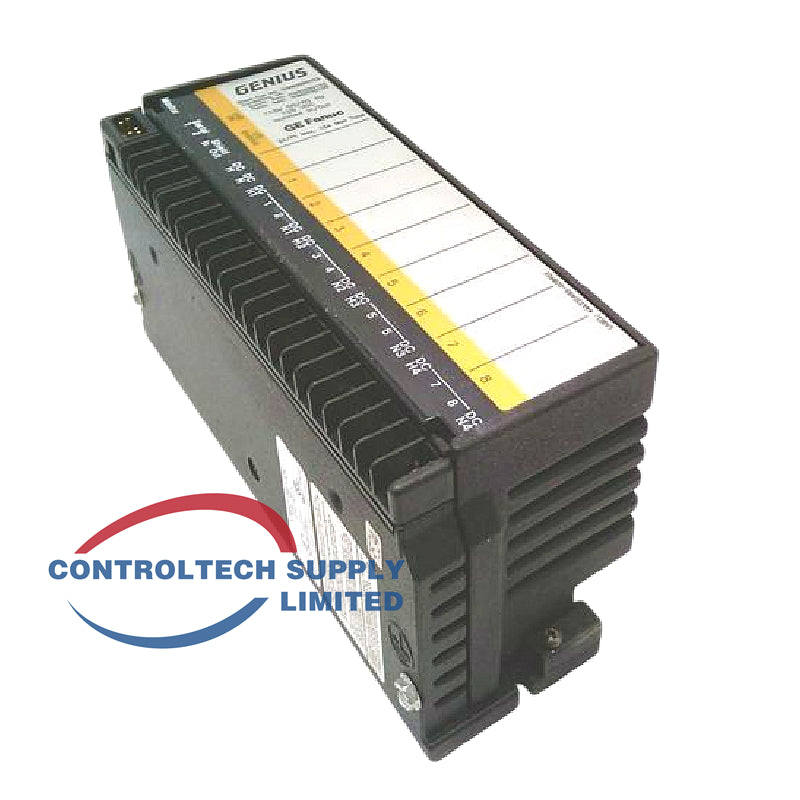

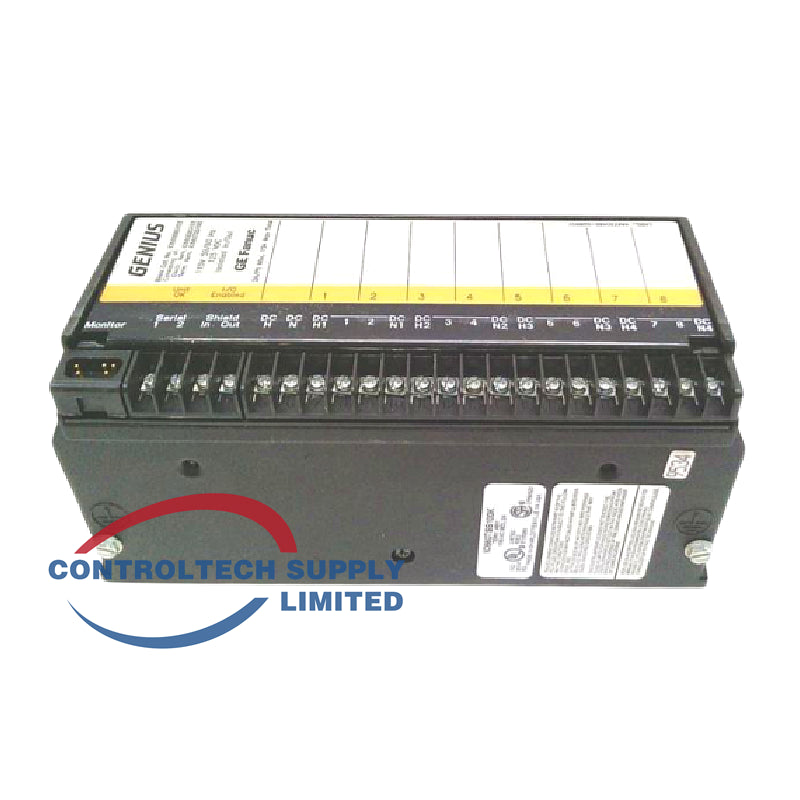

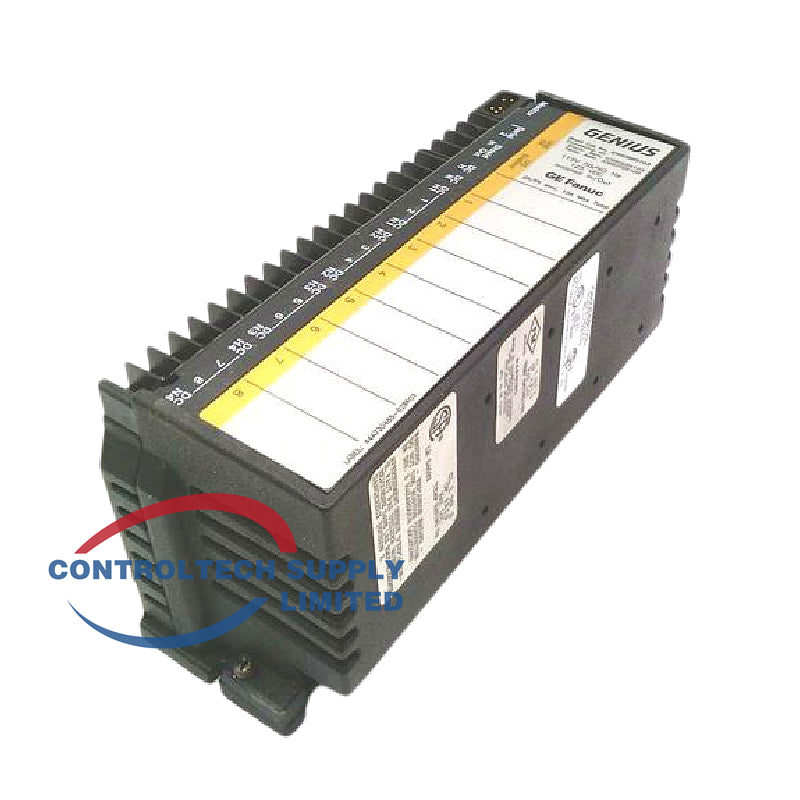

إن GE IC660BBS103 عبارة عن وحدة Genius I/O رقمية تضم ثماني (8) دوائر مرتبة في أربع (4) مجموعات معزولة، تضم كل منها دائرتين. يمكن تهيئة كل دائرة كمدخل أو مخرج، وتعمل بجهد اسمي قدره 115 VAC / 125 VDC. تتصل هذه الوحدة الذكية عبر ناقل Genius باعتبارها جهاز I/O بعيدًا مستقلًا، مما يجعلها مثالية لبنى التحكم الموزعة التي تتطلب عزلًا كهربائيًا بين مجموعات الإشارات.
المواصفات الفنية
- الدوائر: 8، في 4 مجموعات معزولة تضم كل منها دائرتين
- الجهد الاسمي: 115 VAC / 125 VDC
- نطاق التشغيل: 93-132 VAC (47-63 Hz) / 105-132 VDC
- تيار الخرج: 2 A RMS (AC) / 2 A مقاومي، 1 A حثي (DC) لكل دائرة
- ذروة خرج الوحدة: 15 A عند 35°C، و7.5 A عند 60°C
- مرشح الإدخال: من 10 إلى 100 ms، قابل للاختيار بزيادات قدرها 10 ms
- العزل بين الوحدات: 1500 V
- الحماية بالمصهر: فصل إلكتروني داخلي عند حدوث قصر (فصل طويل الأمد خلال 100 ms للتيار المتردد / 10 ms للتيار المستمر)
- تبديد الحرارة: 16.8 W كحد أقصى مع تشغيل جميع المداخل؛ و45.6 W كحد أقصى مع تشغيل جميع المخارج عند 2 A
- درجة حرارة التشغيل: من 0°C إلى +60°C؛ رطوبة من 5 إلى 95% دون تكاثف
- الأبعاد: 8.83 × 3.34 × 3.91 بوصة (22.44 × 8.48 × 9.93 سم)؛ الوزن 4 أرطال (1.8 كجم)
الميزات الرئيسية
- مجموعات قنوات معزولة: تحمي أربع مجموعات معزولة كهربائيًا، تضم كل منها دائرتين، الإشارات الحساسة وتبسط توصيلات الجهود المختلطة.
- تشخيص كامل للقنوات: يكتشف انقطاع السلك، وارتفاع الحرارة، وقصر الدائرة، والحمل الزائد، وانعدام الحمل، وفقدان طاقة I/O، ويبلغ عنها إلى وحدة المعالجة المركزية والشاشة المحمولة.
- حماية إلكترونية بالمصهر: تحمي دوائر الفصل الداخلية المخارج دون الحاجة إلى مصاهر قابلة للاستبدال؛ ويمكن استعادة القنوات التي تعرضت للفصل بأمر من وحدة المعالجة المركزية أو الشاشة المحمولة.
- اتصال عبر ناقل Genius: تعمل كعقدة I/O بعيدة مستقلة على شبكة Genius الموزعة.
- مؤشر LED لكل دائرة: تعرض مصابيح LED منفردة حالة كل دائرة، بالإضافة إلى مصباحي LED لحالتي Unit OK وI/O Enabled.
- تصميم منخفض التسرب: يقلل تيار التسرب في حالة إيقاف التشغيل لتحقيق استشعار دقيق للمدخلات.
الأسئلة الشائعة
- س: ما المنتج الذي يستبدله IC660BBS103؟ ج: يستبدل وحدة I/O الأقدم IC660BBS101. لا يدعم أي من الطرازين تشخيص أعطال المفتاح.
- س: هل يمكن استخدام الدوائر كمدخلات ومخرجات معًا؟ ج: نعم. يمكن تهيئة كل دائرة من الدوائر الثماني كمدخل ثلاثي الحالة، أو مدخل غير ثلاثي الحالة، أو مخرج.
- س: كيف تتم حماية مخرج تعرض لقصر؟ ج: يفصل المصهر الإلكتروني الداخلي القناة المتأثرة ويبلغ عن العطل؛ وتتم الاستعادة بأمر من وحدة المعالجة المركزية أو الشاشة المحمولة.
- س: ما مصدر الطاقة المطلوب؟ ج: تُغذى الوحدة مباشرة من جهد جهاز I/O البالغ 115 VAC / 125 VDC، الموصل بأطرافها؛ ولا حاجة إلى مصدر طاقة منفصل للوحدة.
دليل التركيب
- افصل مصدر طاقة I/O وتحقق من انعدام الجهد قبل إجراء التوصيلات.
- ثبّت الوحدة على اللوحة واضبط عنوان ناقل Genius ومعدل البود على مفاتيح DIP الخاصة بالتهيئة.
- وصّل الأجهزة الحقلية بمجموعة الأطراف، مع مراعاة حدود عزل المجموعات والحد الأقصى البالغ 2 A لكل دائرة.
- وصّل طاقة I/O بجهد 115 VAC / 125 VDC بأطراف طاقة الوحدة، ووصل تأريض الهيكل.
- شغّل الطاقة وتأكد من إضاءة مصباحي LED لحالتي Unit OK وI/O Enabled، ثم تحقق من تقارير التشخيص لكل دائرة عبر الشاشة المحمولة أو وحدة المعالجة المركزية.
نصائح الاختيار
- اختر IC660BBS103 عند الحاجة إلى أربع مجموعات إشارات معزولة؛ واختر وحدات غير معزولة تضم 16 دائرة، مثل IC660BBD023، للحصول على كثافة نقاط أعلى.
- تحقق من توافق أجهزة الحقل مع التيار المتردد أو المستمر، ومن ألا يتجاوز إجمالي تيار خرج الوحدة 15 A عند 35°C.
- في المواقع الخطرة، تحقق من اعتماد وحدة Genius لفئة التركيب وتقسيمه.
- احتفظ بشاشة محمولة متوافقة (IC66*HHM501) ومجموعات أطراف احتياطية ضمن عدة الصيانة.
