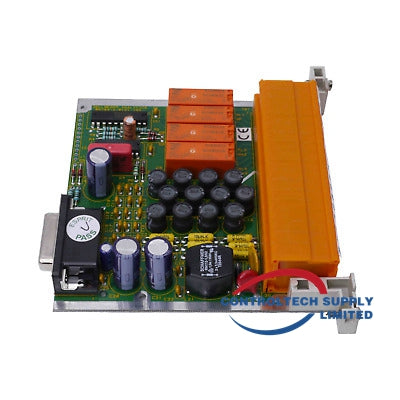

بطاقة واجهة مرحّل رباعي من Honeywell 05704-A-0121 / 05704-A-0131

الوصف

صُممت  بطاقة واجهة المرحلات الرباعية Honeywell 05704-A-0121 للتوصيل مع حامل System 57، وتوفير الاتصال والتحكم بين ما يصل إلى أربعة مستشعرات وبطاقة التحكم المرتبطة بها. وتتميز بأربعة مرحلات أحادية القطب توفر مخارج تلامس خالية من الجهد قابلة للتهيئة لمستويات الإنذار A1 وA2 وA3، وحالات العطل أو التعطيل، كما يمكنها العمل كإنذارات فردية أو رئيسية. توفر البطاقة أيضًا توصيلات للطاقة والمدخلات البعيدة والمخارج التناظرية، مما يتيح دمجًا مرنًا مع أنظمة التحكم والمراقبة.

معلمات الوحدة الفردية

• الأبعاد: الارتفاع 132 مم، العرض 25 مم، العمق 119 مم

• الوزن: 230 غ

• الطاقة: 1.7 واط (الحد الأقصى)، 1 واط (النموذجي)

• المرحلات: 4 × SPCO

• تشغيل المرحل: قابل للاختيار؛ تثبيت/عدم تثبيت، تنشيط/إلغاء تنشيط

• تصنيف تلامس المرحل: 5 أمبير عند 110 فولت/250 فولت تيار متردد (غير حثي)؛ 5 أمبير عند 32 فولت تيار مستمر (غير حثي)

• أطراف التوصيل الميدانية: 2.5 مم² (14 AWG)
