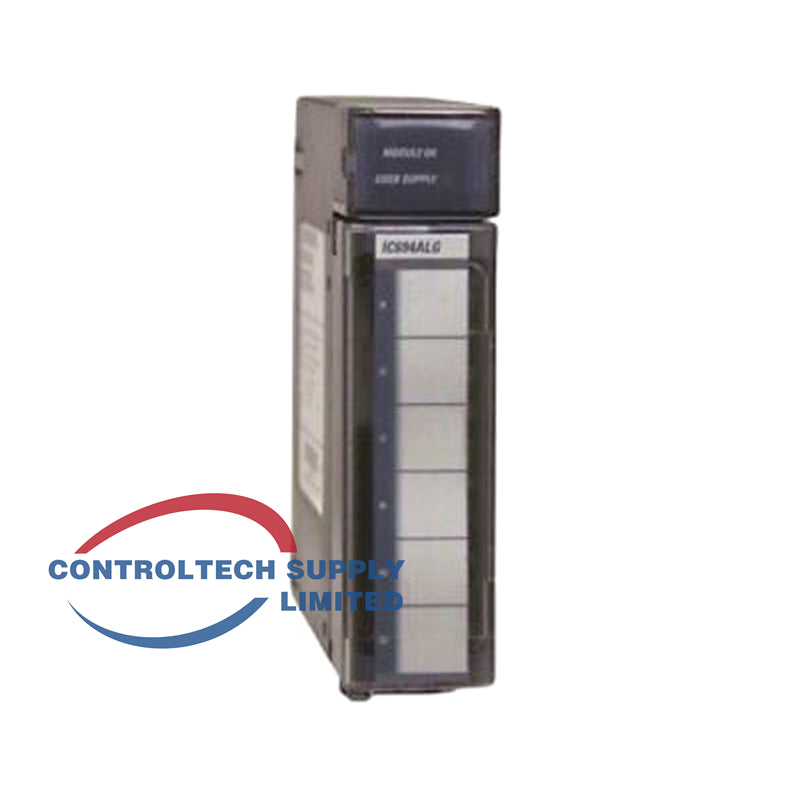

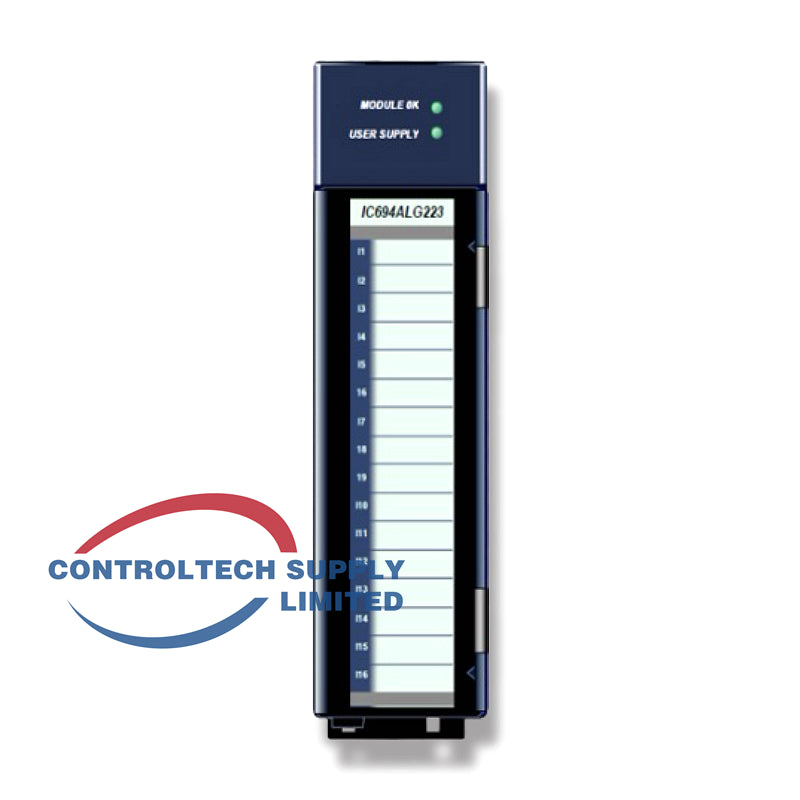

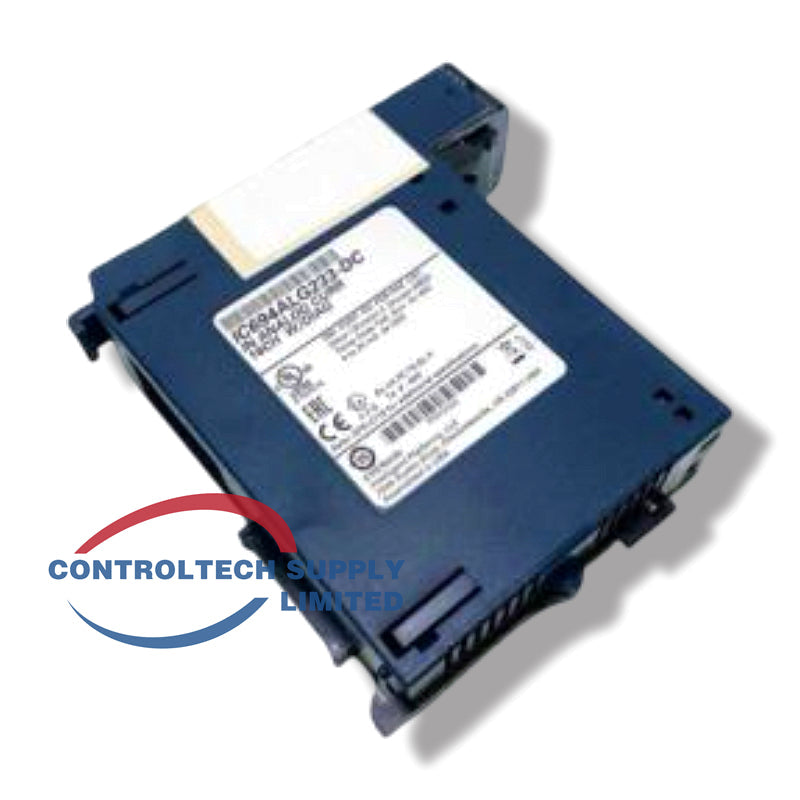

IC đầu vào tương tự 16 kênh IC694ALG223A GE RX3i

Tổng quan sản phẩm

GE IC694ALG223A là mô-đun đầu vào analog dòng điện 16 kênh, một đầu vào, dành cho PACSystems RX3i. Mô-đun hỗ trợ các dải 0–20 mA, 4–20 mA và 4–20 mA Enhanced, với tính năng phát hiện đứt dây và cảnh báo cao/thấp có thể cấu hình.

Thông số kỹ thuật

• Kênh: 16 AI một đầu vào
• Dải đo: 0–20 mA, 4–20 mA, 4–20 mA Enhanced
• Độ phân giải: tương đương 12 bit
• Tốc độ cập nhật: khoảng 13 ms mỗi kênh
• Trở kháng đầu vào: tương đương 250 Ω
• Nguồn điện ngoài: tương đương 20–30 V DC
• Hệ thống: PACSystems RX3i

Tính năng chính

• Đầu vào dòng điện 16 kênh mật độ cao
• Phát hiện đứt dây ở chế độ Enhanced
• Cảnh báo cao/thấp có thể cấu hình
• Tương thích với backplane cục bộ và phân tán của RX3i

Câu hỏi thường gặp

• Kênh? 16 AI dòng điện.
• Dải đo? 0–20 / 4–20 mA.
• Hệ thống? RX3i.

Hướng dẫn lắp đặt

1. Lắp mô-đun vào một khe I/O của RX3i.
2. Kết nối nguồn 24 V DC ngoài và các mạch vòng dòng điện.
3. Cấu hình dải đo và giới hạn cảnh báo trong phần mềm.
4. Cấp nguồn và kiểm tra giá trị đọc của các kênh.
5. Kiểm tra tính năng phát hiện đứt dây nếu sử dụng chế độ Enhanced.

Mẹo lựa chọn

• Phù hợp để đo nhiều mạch vòng 4–20 mA.
• Xác nhận công suất nguồn điện ngoài.
• Là mô-đun dự phòng hữu ích cho các ứng dụng đầu vào dòng điện analog RX3i.
