Módulo de Controle do Disjuntor Woodward 8440-2150

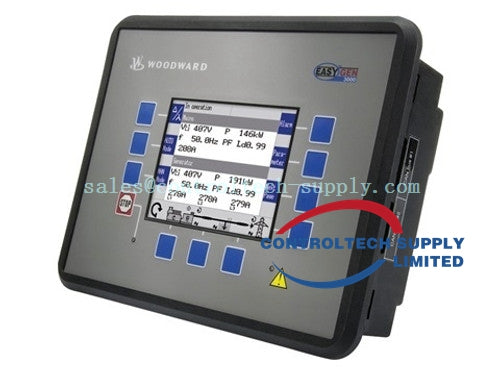

Módulo de Controle do Disjuntor Woodward 8440-2150
Manufacturer: WOODWARD
Product No.: 8440-2150
Product Type: Módulo de Controle
Product Origin: USA
Payment: T/T
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
Descrição do produto
O Woodward 8440-2150 é um módulo de controle de disjuntor da série LS-5 V2. Ele foi projetado para controlar um único disjuntor de gerador, disjuntor da rede elétrica ou disjuntor de acoplamento de barramento em sistemas de geração de energia e operação em paralelo. O dispositivo oferece sincronização, controle do disjuntor, desacoplamento da rede elétrica e funções de proteção, além de se comunicar com controladores de grupos geradores, como a série easYgen, por meio de redes CAN ou RS-485. Com lógica configurável, E/S isoladas e medição integrada, o 8440-2150 aumenta a segurança e a confiabilidade em aplicações de geração distribuída e paralelismo automático.
Especificações técnicas
| Parâmetro | Especificação |
|---|---|
| Modelo / Série | 8440-2150 (LS-5 V2 / LS-521-5) |
| Função | Controle e proteção de um disjuntor (GCB, MCB ou acoplador de barramento) |
| Fonte de alimentação | 12/24 Vcc (faixa de operação aproximada de 8–40 Vcc) |
| Entrada do TC | Entrada para TC de 5 A (versão LS-521-5) |
| Medição de tensão | Detecção de valor RMS verdadeiro; normalmente compatível com sistemas de 120 Vac / 480 Vac |
| Faixa de frequência | Opera a 50/60 Hz; faixa de medição aproximada de 30–85 Hz |
| Entradas discretas | Isoladas e livremente configuráveis |
| Saídas de relé | Múltiplas saídas de relé sem potencial, normalmente 6 canais |
| Funções de sincronização | Gerencia a sincronização entre gerador e rede elétrica ou entre gerador e barramento |
| Controle do disjuntor | Controle dos comandos de abertura/fechamento, retorno de status, supervisão de temporização |
| Interfaces de comunicação | CAN (CANopen) e RS-485 |
| Capacidade da rede | Suporta até 16 unidades LS-5 e até 32 grupos geradores/segmentos de barramento em um sistema |
| Recursos de proteção | Desacoplamento da rede elétrica, proteção contra falha do disjuntor, proteção contra tensão/frequência |
| Carcaça / Montagem | Módulo para montagem no painel frontal com display |
| Dimensões | 219 mm × 171 mm × 61 mm |
| Temperatura de operação | –20 °C a +60 °C |
| Umidade | Até 95% sem condensação |
