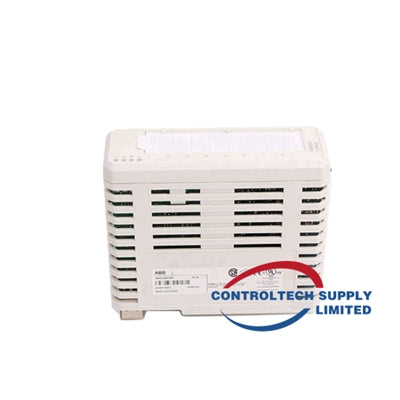

Módulo de entrada analógica ABB AI523

Módulo de entrada analógica ABB AI523

Descrição: O AI523 é um módulo de entrada analógica projetado para uso nos controladores lógicos programáveis (PLCs) AC500 e AC500-XC da ABB. Ele possui 16 canais de entrada analógica que podem lidar com sinais de tensão, corrente e Pt100. O módulo tem uma resolução de 12 bits (incluindo sinal) e suporta conexões de 2 fios.

Especificações técnicas:

Tensão do processo:

• Valor nominal: 24 V DC
• Ondulação máxima: 5%
• Proteção Contra Tensão Inversa: Sim
• Fusível de Proteção Classificado em UP: 10 A rápido
• Isolamento Galvânico: Sim (por módulo)
• Consumo Atual: Aproximadamente 2 mA de fonte de alimentação DC de 24 V
• Corrente de Inrush do UP (na energização): 0,050 A²s
• Comprimento máximo de cabos analógicos (seção transversal do condutor > 0,14 mm²): 100 m
• Peso: 300g
• Posição de Montagem: Horizontal ou vertical (com desclassificação a +40°C)
• Resfriamento: Convecção natural (evitar obstruções por dutos de cabos ou outras partes)

Entradas Analógicas:

• Número de Canais por Módulo: 16 (divididos em 2 grupos de 8 canais cada)
• Tipo de Entrada: Bipolar (não para corrente ou Pt100/Pt1000/Ni1000)
• Configurabilidade: 0 V a 10 V, -10 V a +10 V, 0/4 mA a 20 mA, Pt100/1000, Ni1000 (cada entrada pode ser configurada individualmente)
• Resistência de Entrada do Canal: Tensão (>100 kΩ), Corrente (aproximadamente 330 Ω)
• Constante de Tempo do Filtro de Entrada: Tensão (100 μs), Corrente (100 μs)
• Indicação de Sinais de Entrada: 1 LED por canal

Modo de Entrada Digital (se usado como entradas digitais):

• Ciclo de Conversão: 2 ms (para 16 entradas), com Pt/Ni… 1 s
• Resolução (Faixa de 0 V a 10 V): 12 bits
