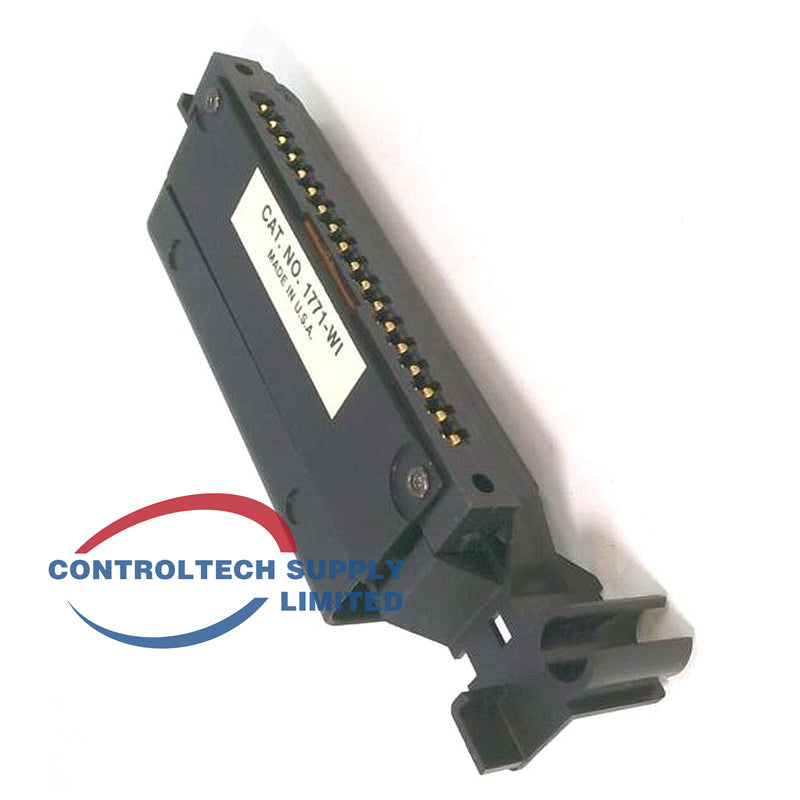

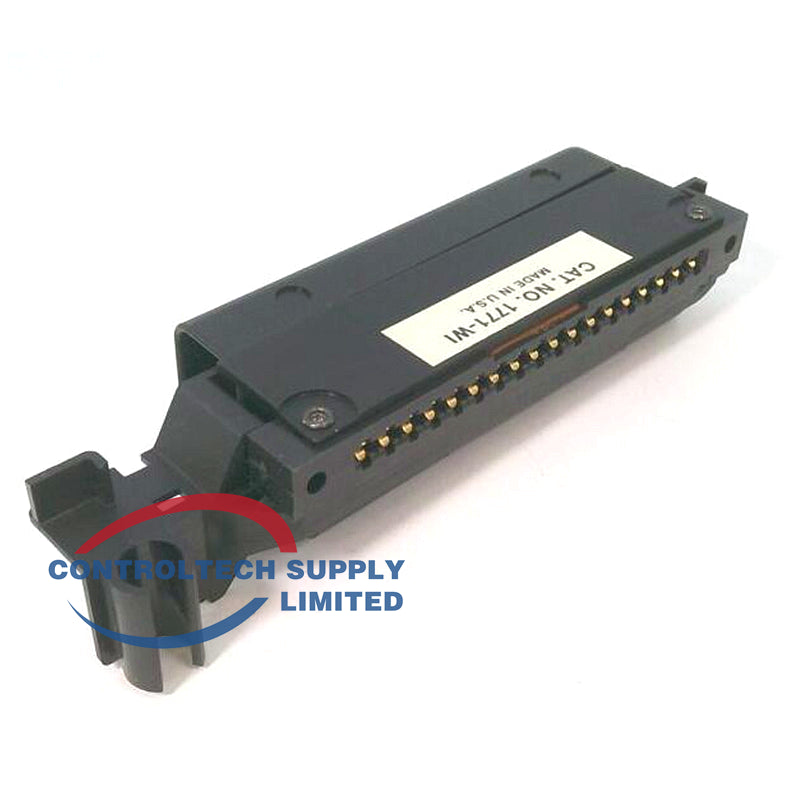

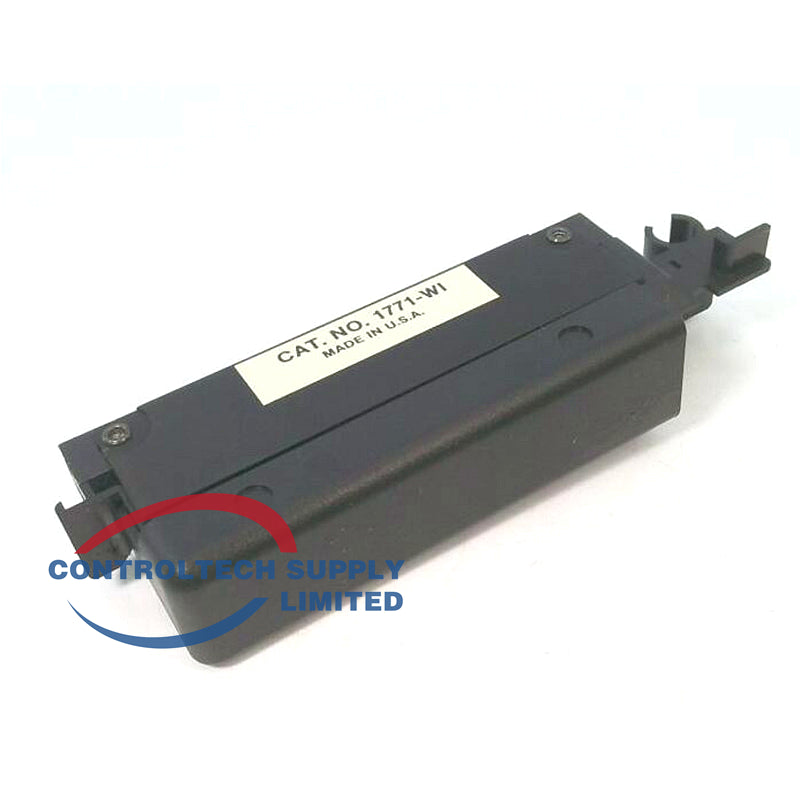

Braço de fiação de campo Allen Bradley 1771-WI para IXE

Visão geral do produto

O Allen-Bradley 1771-WI é um braço de fiação de campo projetado para o módulo de entrada de termopar/milivolt 1771-IXE. Ele fornece conexões de terminal de parafuso para a fiação de campo de termopares e milivolts, permitindo remover o módulo sem desconectar os fios.

Especificações técnicas

• Compatibilidade: módulo de entrada de termopar/milivolt 1771-IXE
• Tipo de terminal: terminais de parafuso no braço articulado
• Função: terminação da fiação de campo com possibilidade de remoção do módulo
• Plataforma: chassi de E/S PLC-5 / 1771

Principais recursos

• Permite substituir o módulo sem afetar a fiação de campo
• O design do braço articulado proporciona acesso livre durante a instalação
• Possui codificação para evitar a inserção incorreta do módulo
• Mantém a polaridade correta da fiação do termopar

FAQ

• Qual módulo utiliza o 1771-WI? Ele foi projetado especificamente para o módulo de entrada de termopar/milivolt 1771-IXE.
• Ele possui fusível? Não, o WI padrão não possui porta-fusíveis.
• Posso usá-lo com outros módulos 1771? Não, o WI possui codificação específica para o conector do módulo IXE.

Guia de instalação

1. Conecte todos os sinais de termopar e milivolt aos terminais do braço de fiação.
2. Observe a polaridade correta nas conexões dos termopares.
3. Alinhe o braço de fiação ao conector do módulo e pressione firmemente até travá-lo.
4. Gire o braço até a posição de operação, encostado na face do módulo.
5. Verifique se os parafusos dos terminais estão apertados conforme a especificação de torque.

Dicas de seleção

• Peça o 1771-WI ao instalar um novo módulo 1771-IXE.
• Mantenha braços de fiação sobressalentes disponíveis para minimizar o tempo de parada durante a manutenção.
• Use fio de extensão próprio para termopares em todas as conexões de campo.
