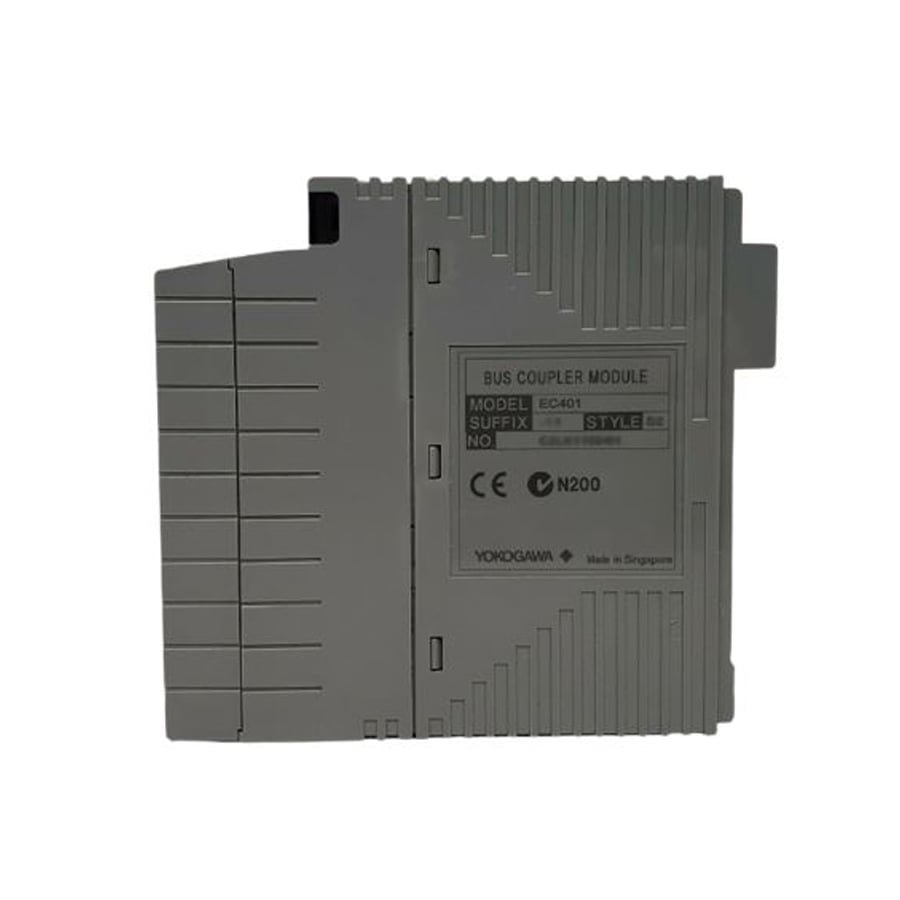

Yokogawa EC401-50 1-Port ESB Bus Coupler Module dla N-IO/FIO

OGÓLNY

Moduł łącznika szeregowego ESB EC401-50 firmy Yokogawa to moduł komunikacyjny zaprojektowany do łączenia jednostki sterującej w terenie z jednostką węzłową za pośrednictwem magistrali ESB.

Ten moduł można zainstalować w jednostce sterującej w terenie dla FIO, która obejmuje modele takie jak AFV30S, AFV30D, AFV40S, AFV40D, A2FV50S, A2FV50D, A2FV70S i A2FV70D.

Instalując dwa moduły w Jednostce Sterującej Pola dla FIO, można ustanowić konfigurację magistrali ESB z podwójną redundancją.

STANDARDOWE SPECYFIKACJE

• Funkcja: funkcja interfejsu magistrali ESB
• Liczba podłączalnych jednostek: Maksymalnie 9 jednostek (*1)
• Szybkość transmisji: 128 Mbps (transmisja danych modułu I/O)
• Zasięg transmisji: Maksymalnie 10 metrów
• Pobór prądu: 0,5 A
• Waga: Około 0,24 kg

(*1): Liczba jednostek ANB10S, ANB10D, ANT401, ANT411 i ANT421, które można podłączyć do EC401, wynosi do 9.

Dla niezbędnych konfiguracji magistrali ESB, moduł sprzęgający magistrali ESB powinien być zainstalowany w 7. slocie AFV30S, AFV30D, AFV40S, AFV40D, A2FV50S, A2FV50D, A2FV70S, A2FV70D, a 8. slot musi być zasłonięty modułem zastępczym.

Dla konfiguracji szyn ESB z podwójną redundancją, moduły powinny być zainstalowane zarówno w 7. jak i 8. gnieździe.

Proszę zauważyć, że tylko kod stylu S3 lub nowszy z EC401 może być łączony z modułem procesora CP471.

WYMAGANIA DOTYCZĄCE UŻYTKOWANIA SEM (Menedżer Sekwencji Zdarzeń) Aby używać SEM dla Vnet/IP, EC401 powinien być w stylu 2 lub nowszym. (Numer stylu jest wskazany na etykiecie komponentu)

Kody przyrostków:

-5 Typ standardowy, bez zabezpieczenia przeciwwybuchowego

-E Typ standardowy z zabezpieczeniem przeciwwybuchowym

-0 : Typ podstawowy
