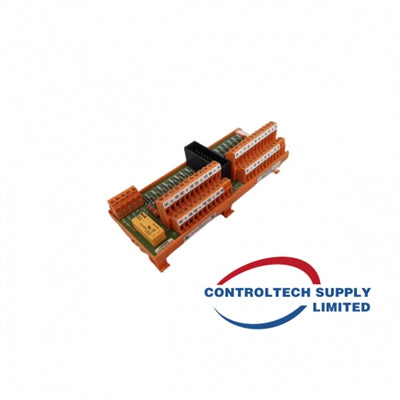

Moduł zespołu zakończenia przewodów polowych Honeywell FS-TSFIRE-1624
Moduł zespołu zakończenia przewodów polowych Honeywell FS-TSFIRE-1624
Manufacturer: Honeywell
Product No.: FS-TSFIRE-1624
Product Type: Moduł zespołu zakończeń polowych
Product Origin: USA
Payment: T/T
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
Opis
Honeywell FS-TSFIRE-1624 to niezawodny moduł zakończeń obiektowych (FTA) zaprojektowany do systemów bezpieczeństwa pożarowego i gazowego w ramach przemysłowych platform bezpieczeństwa Honeywell. Zapewnia 16 nadzorowanych kanałów wejściowych do podłączania czujek pożarowych, ręcznych ostrzegaczy pożarowych i innych obiektowych urządzeń bezpieczeństwa. Moduł zasilany stabilnym napięciem 24 VDCoferuje wbudowane monitorowanie linii, nadzór zwarć i przerw w obwodzie oraz obsługuje rezystory końca linii (EOL), zapewniając pełną ciągłość pętli. Wytrzymała, kompaktowa konstrukcja, zaciski śrubowe i montaż na szynie DIN sprawiają, że moduł nadaje się do stosowania w zakładach procesowych, obiektach energetycznych i trudnych środowiskach przemysłowych, w których wymagana jest detekcja pożaru o wysokiej dostępności.
Specyfikacja
| Parametr | Opis / Wartość |
|---|---|
| Wymagane zasilanie | 24 VDC (zewnętrzne) |
| Tolerancja napięcia wejściowego | 24 VDC +25% / –15% |
| Pobór prądu (bez obciążenia) | Zwykle 11 mA przy 24 VDC |
| Liczba kanałów wejściowych | 16 kanałów |
| Napięcie wejściowe (bez obciążenia) | Zwykle 23,5 VDC przy 24 VDC |
| Rezystancja kanału | 680 Ω ± 5% |
| Prąd zwarciowy | 35 mA (przy 24 VDC) |
| Zakres napięcia przekaźnika | 17–39 VDC |
| Pobór prądu przekaźnika | Zwykle 8,5 mA przy 24 VDC |
| Typ zakończenia | Zaciski śrubowe |
| Maksymalna średnica przewodu | 2,5 mm² (AWG 14) |
| Długość odizolowania przewodu | 7 mm (0,28 cala) |
| Moment dokręcania | 0,5 Nm (0,37 ft-lb) |
| Maksymalna rezystancja przewodu obiektowego | < 100 Ω |
| Rezystor końca linii (EOL) | Zwykle 4,7 kΩ ± 5% (0,25 W) |
| Maks. pojemność pętli (obszary wodorowe A i B) | 0,3 µF |
| Maks. pojemność pętli (obszary nies wodorowe C i D) | 7 µF |
| Wymiary modułu (L × W × H) | 6,72 × 2,76 × 2,52 cala |
| Kompatybilność z szyną DIN | TS32 / TS35 × 7,5 |
| Wymagana długość szyny | 171 mm (6,73 cala) |
| Metoda instalacji | Montaż na szynie DIN |
| Typowe zastosowania | Pętle detekcji pożaru, nadzór wejść detekcji gazu, okablowanie obiektowe systemów bezpieczeństwa |
