Opis

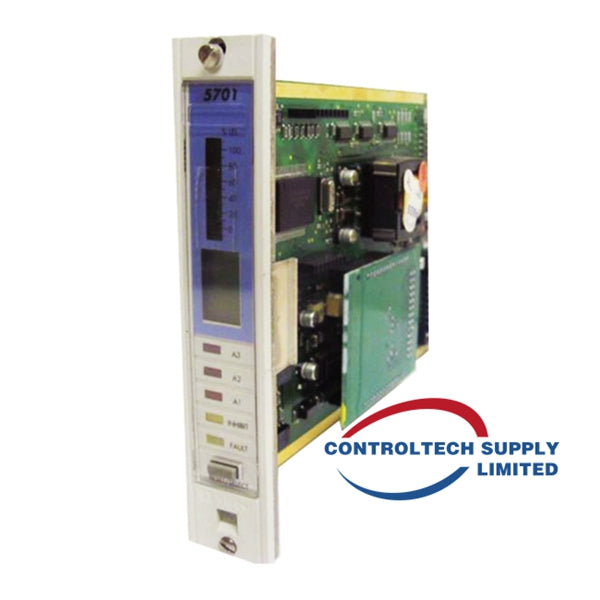

Karta potrójnego przekaźnika SPCO Honeywell 05701-A-0328 zapewnia połączenia między czujnikami a kartą sterującą, działając podobnie jak karta interfejsu polowego. Wyposażono ją w trzy przekaźniki jednobiegunowe przełączne (SPCO), które zapewniają bezpotencjałowe wyjścia stykowe konfigurowalne dla poziomów alarmowych A1, A2 i A3, a także stanów awarii i blokady. Karta nadaje się do zastosowań wymagających niezawodnego sygnalizowania alarmów i elastycznego działania przekaźników w systemie kasetowym System 57.
Informacje ogólne
Zapewnia połączenia między czujnikiem a kartą sterującą w taki sam sposób jak karta interfejsu polowego. Ponadto przekaźniki jednobiegunowe zapewniają bezpotencjałowe wyjścia stykowe dla poziomów alarmowych A1, A2 i A3 oraz stanów awarii i blokady.
Parametry pojedynczego modułu
-
Wymiary: wysokość 112 mm, szerokość 25 mm, głębokość 102 mm
-
Masa: 205 g
-
Moc: potrójny SPCO 1,0 W (inne wersje: interfejs polowy 0,0 W, podwójny SPCO 0,8 W, potrójny DPCO 1,6 W, wysoka integralność 1,7 W)
-
Działanie przekaźnika: wybierane; z podtrzymaniem/bez podtrzymania, wzbudzony/odwzbudzony
-
Obciążalność styków przekaźnika: 5 A przy 110 V/250 V AC (obciążenie bezindukcyjne); 5 A przy 32 V DC (obciążenie bezindukcyjne)
-
Zaciski polowe: 2,5 mm² (14 AWG)
