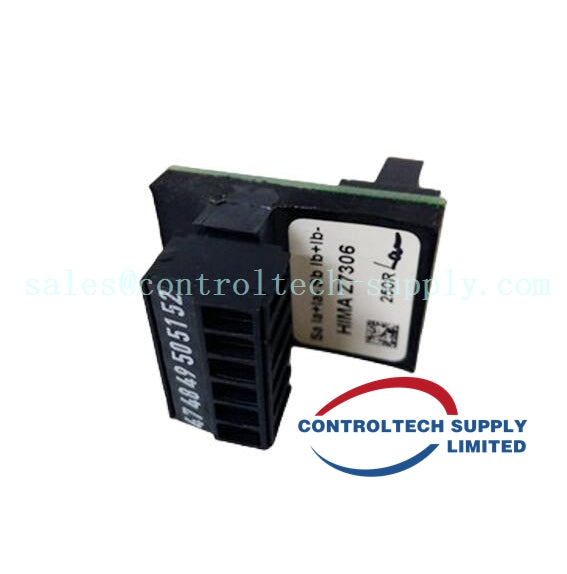

Adapter bocznikowy HIMA Z 7306 (Z7306)
Adapter bocznikowy HIMA Z 7306 (Z7306)
Manufacturer: HIMA
Product No.: Z 7306
Product Type: Adapter bocznikowy
Product Origin: Germany
Payment: T/T
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
Opis
Adapter bocznikowy to moduł wtykowy przeznaczony do wejść analogowych sterownika F35 z funkcjami bezpieczeństwa oraz modułu zdalnych wejść/wyjść F3 AIO 8/4 01.
Zawiera rezystor bocznikowy 250 Ω oraz wbudowaną ochronę przeciwprzepięciową, zapewniając stabilny i dokładny pomiar prądu.
Adapter jest pokryty powłoką chroniącą przed zabrudzeniami i wilgocią oraz zawiera zintegrowany rezystor HART 250 Ω zapewniający prawidłową komunikację HART.
Dane techniczne
| Parametr | Specyfikacja |
|---|---|
| Rezystancja | 250 Ω |
| Tolerancja | 0.1% |
| Współczynnik temperaturowy | 25 ppm/°C |
| Trwała obciążalność | Zgodnie z wartością serwisową wejść analogowych |
| Maksymalna strata mocy na boczniku | 0,4 W (250 Ω) przy Imax = 40 mA |
| Ochrona przeciwprzepięciowa | Imax = 40 mA przy 25 °C lub UImax ≤ 24 V |
| Temperatura pracy | 0 °C do +60 °C |
| Temperatura przechowywania | –40 °C do +85 °C |
| Wymiary (wys. × szer. × gł.) | 35 × 23 × 25 mm |
| Rezystor HART | Zintegrowany, 250 Ω |
Połączenia zacisków
| Oznaczenie zacisku | Funkcja (wejścia analogowe) |
|---|---|
| Sa | Zasilanie przetwornika a |
| Ia+ | Wejście analogowe a |
| Ia– | Biegun referencyjny a |
| Sb | Zasilanie przetwornika b |
| Ib+ | Wejście analogowe b |
| Ib– | Biegun referencyjny b |
