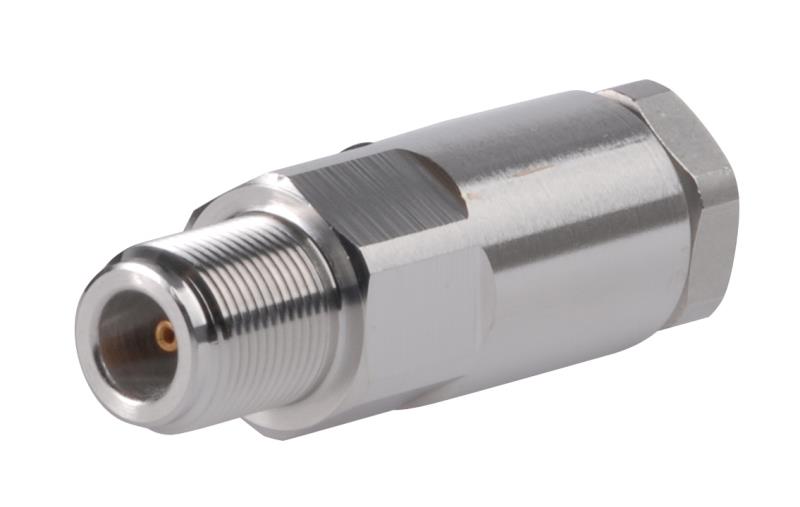

ANDREW L4PNF-RC Typ N, żeńskie złącze kabla koncentrycznego

ANDREW L4PNF-RC to żeńskie złącze kabla koncentrycznego typu N przeznaczone do zastosowań RF o wysokiej wydajności.

Opis produktu

• Typ: żeńskie złącze kabla koncentrycznego typu N
• Zastosowanie: Zaprojektowane do zastosowań RF o wysokiej wydajności, odpowiednie dla telekomunikacji, nadawania i przemysłu wojskowego.

Specyfikacja techniczna

• Styl nadwozia: Prosty
• Kompatybilność kabli: 1/2 cala LDF4-50A
• Przywiązanie do kontaktu wewnętrznego: Urzeczywistnienie
• Plating kontaktów wewnętrznych: Złoto
• Interfejs: N Kobieta
• Kąt montażu: Prosty
• Zewnętrzne mocowanie kontaktowe: Rozszerzenie pierścienia
• Platerowanie zewnętrzne: Trimetal
• Można poddać ciśnieniu: Nie
• Wymiary :
  • Długość: 71,12 mm (2,8 cala)
  • Średnica: 22,1 mm (0,87 cala)

Parametry elektryczne

• IMD trzeciego rzędu przy częstotliwości: -120 dBm przy 910 MHz
• Współczynnik strat wtrąceniowych: 0,05 (typowo)
• Średnia moc przy częstotliwości: 0,6 kW przy 900 MHz
• Impedancja kabla: 50 omów
• Pasmo częstotliwości roboczej: 0 – 8800 MHz
• Moc szczytowa: 10 kW
• Napięcie robocze RF: 707 V (rms)
• Skuteczność ekranowania: -110 dB
• Pasmo częstotliwości VSWR/straty odbiciowej: 45 – 10000 MHz

Specyfikacje mechaniczne

• Trwałość mocowania: 25 cykli
• Siła rozciągająca utrzymująca złącze: 889,64 N (200 funtów siły)
• Siła wciskania: 66,72 N (15 funtów siły)
• Zakres temperatury roboczej: -55°C do +85°C
