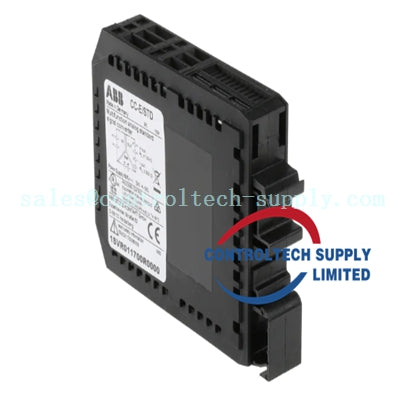

ABB CC-E/STD (1SVR011700R0000) analogowy przetwornik sygnału

Opis produktu

 ABB CC-E/STD (1SVR011700R0000) to uniwersalny standardowy konwerter sygnału analogowego z serii CC-E. Urządzenie zapewnia 3-drożną izolację elektryczną i działa przy znamionowym napięciu zasilania sterowania 24 V DC. Umożliwia konfigurację 4 zakresów sygnału wejściowego (0-5 V, 0-10 V, 0-20 mA, 4-0 mA) oraz 4 zakresów sygnału wyjściowego (0-5 V, 0-10 V, 0-20 mA, 4-20 mA) za pomocą bocznych przełączników DIP. Regulację wzmocnienia i przesunięcia wykonuje się za pomocą potencjometrów na panelu przednim. O obecności napięcia zasilania informuje zielona dioda LED.

Specyfikacja techniczna

• Obudowa: Standardowa obudowa przemysłowa

• Wymiary: 22,5 mm (szerokość) × 107 mm (głębokość) × 75 mm (wysokość)

• Masa: 0,088 kg

• Montaż: Szyna DIN

• Strata mocy: Około 2 W

• Znamionowe napięcie zasilania sterowania: 24 V DC

• Sygnał wyjściowy: 0-5 V, 0-10 V, 0-20 mA, 4-20 mA

• Zgodność z normami:

• CAN/CSA C22.2 No.14

• CAN/CSA C22.2 No.213

• EN 50178

• IEC/EN 63000

• IEC/EN 61000-6-2

• IEC/EN 61000-6-4

• UL 1604

• UL 508
