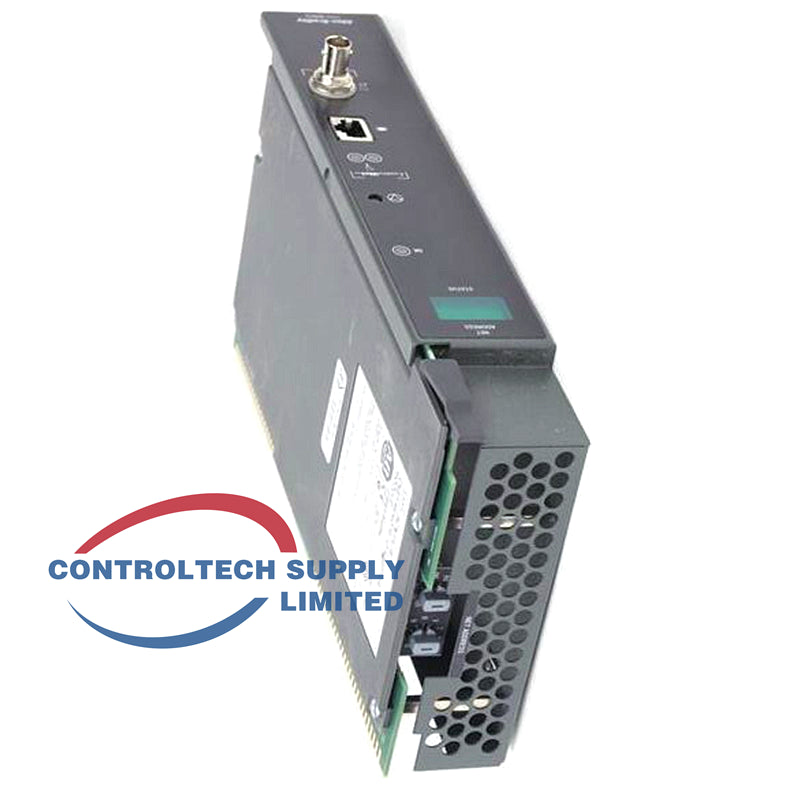

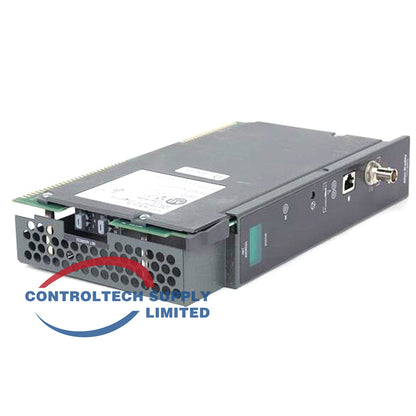

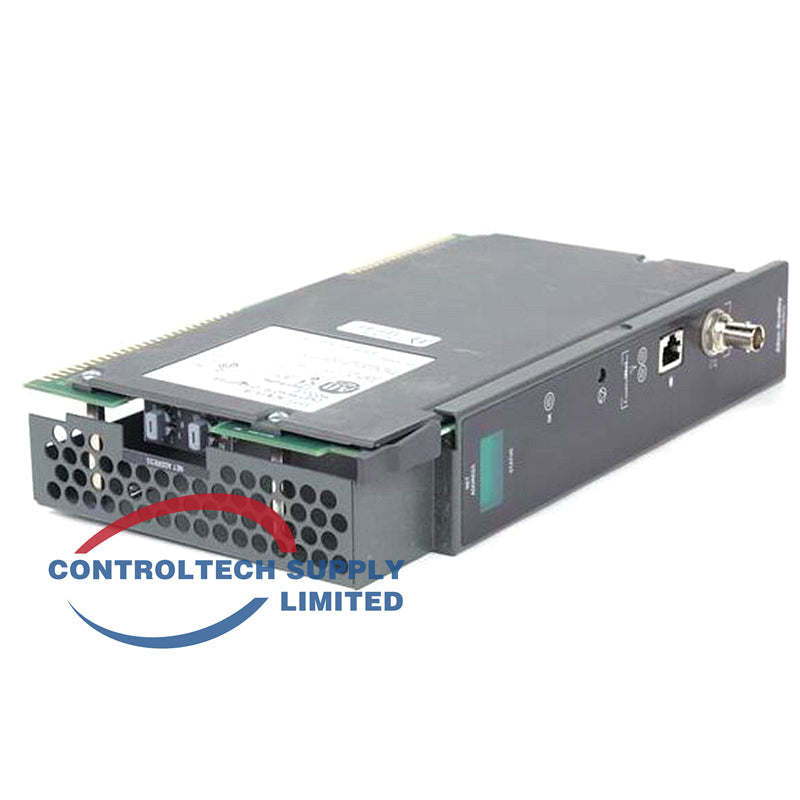

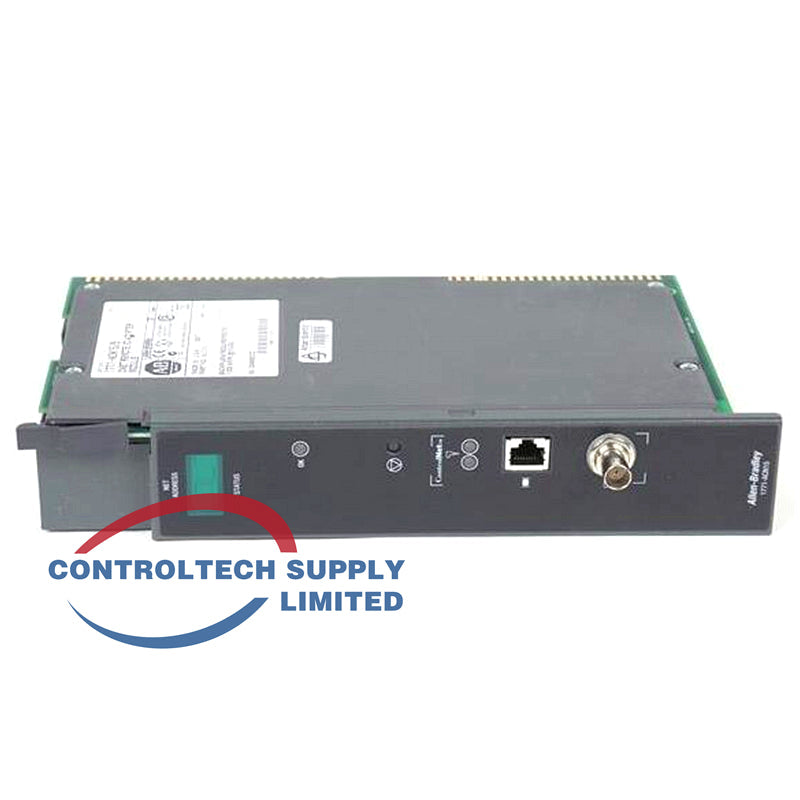

1771-ACN15 Moduł adaptera wejścia/wyjścia Allen Bradley ControlNet

Przegląd produktu

Allen-Bradley 1771-ACN15 to moduł adaptera ControlNet do platformy PLC-5. Łączy kasety we/wy 1771 z siecią ControlNet, umożliwiając deterministyczną, szybką komunikację zdalnych we/wy między procesorem PLC-5 a rozproszonymi kasetami we/wy.

Specyfikacja techniczna

• Sieć: ControlNet
• Połączenie z medium: 1 złącze BNC (bez redundancji), 1 NAP (8-pinowe RJ-48 z ekranem)
• Prąd magistrali tylnej: 1,0 A przy 5 V DC
• Lokalizacja modułu: Skrajnie lewy slot kasety we/wy 1771
• Kluczowanie: Między pozycjami 16–18 i 54–56
• Masa: 1,0 kg (2,1 lb)
• Kabel: Koncentryczny RG-6 z poczwórnym ekranowaniem

Najważniejsze cechy

• Deterministyczna komunikacja ControlNet zapewniająca aktualizację we/wy w czasie rzeczywistym
• Pojedynczy port BNC do instalacji z medium bez redundancji
• Obsługa połączeń kaset z procesorami PLC-5
• Port dostępu do sieci (NAP) do lokalnej konfiguracji i diagnostyki

Najczęściej zadawane pytania

• Jaka jest różnica między ACN15 a ACNR15? ACN15 obsługuje medium bez redundancji i ma jeden port BNC; ACNR15 ma dodatkowe złącze BNC do obsługi medium redundantnego.
• W którym slocie należy go zainstalować? W skrajnie lewym slocie kasety we/wy 1771.
• Jakie oprogramowanie służy do konfiguracji sieci? RSNetWorx for ControlNet wraz z oprogramowaniem komunikacyjnym RSLinx.

Instrukcja instalacji

1. Wyłącz zasilanie kasety we/wy 1771.
2. Zainstaluj moduł w skrajnie lewym slocie, umieszczając paski kluczujące w pozycjach 16–18 i 54–56.
3. Podłącz port BNC do magistrali głównej ControlNet za pośrednictwem odgałęźnika ControlNet.
4. Skonfiguruj adres węzła i parametry sieci za pomocą RSNetWorx.
5. Sprawdź, czy diody LED stanu sieci wskazują aktywną komunikację.

Wskazówki dotyczące wyboru

• Wybierz 1771-ACN15 do standardowych zastosowań ControlNet; wybierz 1771-ACNR15, jeśli wymagana jest redundancja medium.
• Upewnij się, że zasilacz kasety obsługuje obciążenie magistrali tylnej wynoszące 1,0 A.
• Do wszystkich połączeń ControlNet używaj koncentrycznego kabla 1786-RG6 z poczwórnym ekranowaniem.
