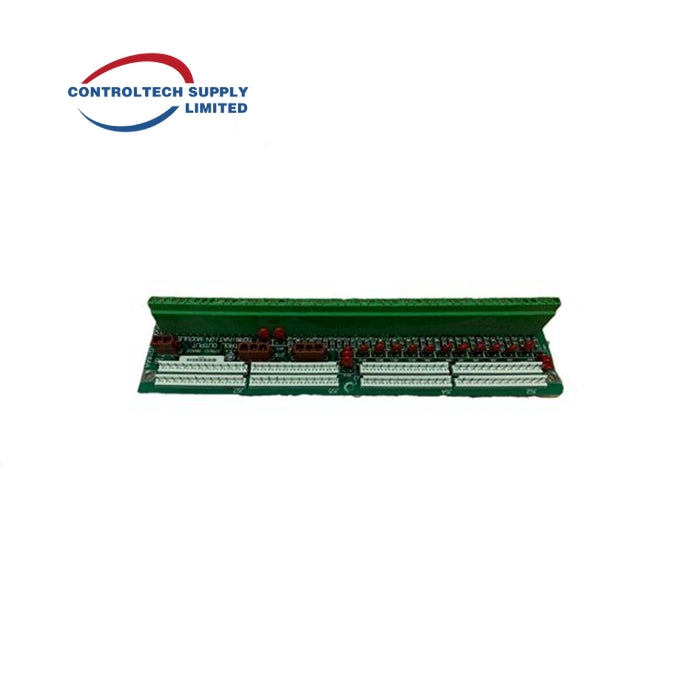

GE 531X305NTBAMG1 Papan Terminal NTB/3TB

GE 531X305NTBAMG1 Papan Terminal NTB/3TB

531X305NTBAMG1 adalah Papan Terminal NTB/3TB yang dibangunkan oleh General Electric untuk sistem kawalan pemacu dan penguja EX2000. Dipasang di dalam kabinet pemacu atau penguja, papan ini berfungsi sebagai antara muka pasif untuk kebanyakan sambungan I/O tahap isyarat luaran. Ia mengandungi titik terminal dan litar antara muka yang membolehkan komunikasi antara papan kawalan pemacu, papan bekalan kuasa, dan peranti lapangan luaran. Papan ini disambungkan ke papan kawalan pemacu melalui penyambung 6PL dan 8PL, ke papan bekalan kuasa melalui 2PL dan 4PL, dan ke peralatan luaran menggunakan COMPL dan papan terminal 3TB.

SPESIFIKASI

• Nombor Bahagian: 531X305NTBAMG1

• Pengilang: General Electric

• Negara Pembuatan: Amerika Syarikat (USA)

• Jenis Produk: Papan Terminal NTB/3TB

• Siri: EX2000

• Penerangan Tersuai: Kad 3TB

• Berat: 0.85 lbs

• Dimensi: 11.25 × 2.75 × 1.50 inci

• Ketersediaan: Stok Ada

Penerangan Fungsi

• Antara muka bekalan kuasa

• Sambungan pengekod

• Antara muka komunikasi RS-232C dan RS-422

• Sambungan output relay

• Tachometer analog dan penskalaan kasar rujukan

• Isyarat input/output analog tahap rendah

• Saluran input kawalan digital
