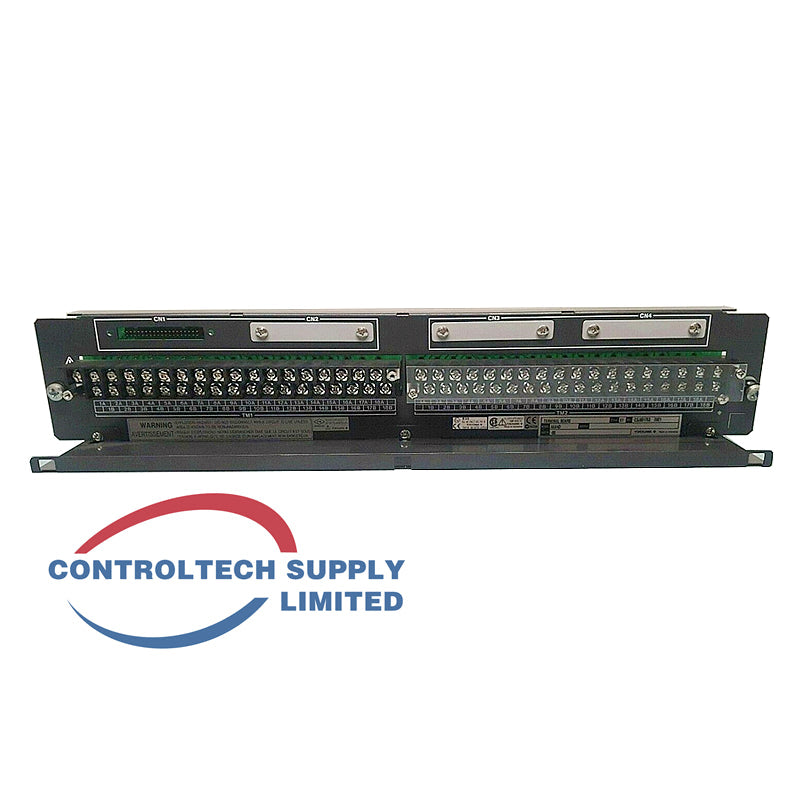

Papan Terminal Analog 16 saluran AEA4D-01 Yokogawa FIO

Gambaran Keseluruhan Produk

Yokogawa AEA4D-01 ialah papan terminal analog untuk modul FIO dalam sistem CENTUM VP. Ia menyokong modul analog tunggal atau berlebihan dwi dengan kapasiti 16 saluran dan terminal skru M4.

Spesifikasi Teknikal

• Jenis: Papan Terminal Analog
• Titik: 16 titik × 2 (atau 8 titik × 2 bergantung pada konfigurasi)
• Terminal: Skru M4
• Modul serasi: AAI141, AAV141, AAV142, AAV144, AAI143, AAI543, AAB841, AAI841 dan yang berkaitan
• Kabel sambungan: KS1
• Berat: Kira-kira 1.5 kg
• Sistem: Yokogawa CENTUM VP FIO

Ciri-ciri Utama

• Penamatan isyarat analog untuk FIO
• Menyokong modul tunggal dan berlebihan dwi
• Terminal medan skru M4
• Serasi dengan pelbagai kad I/O analog

Soalan Lazim

• Saluran? Kelas 16 saluran.
• Kabel? KS1.
• Sistem? CENTUM VP FIO.

Panduan Pemasangan

1. Pasang papan terminal dengan kukuh.
2. Sambungkan kabel KS1 kepada modul FIO analog.
3. Sambungkan peranti analog medan kepada terminal M4.
4. Periksa rintangan penebatan.
5. Hidupkan kuasa dan sahkan bacaan isyarat.

Petua Pemilihan

• Sahkan keserasian modul (siri AAI/AAV).
• Pilih sufiks yang betul untuk perlindungan letupan atau pilihan G3 jika diperlukan.
• Alat ganti penting untuk papan terminal FIO analog.
