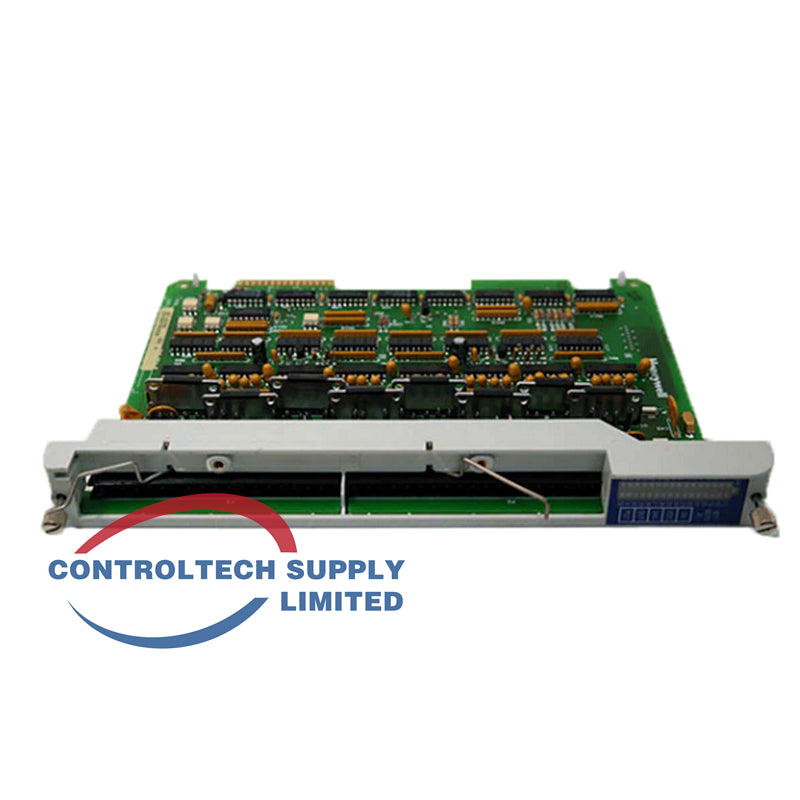

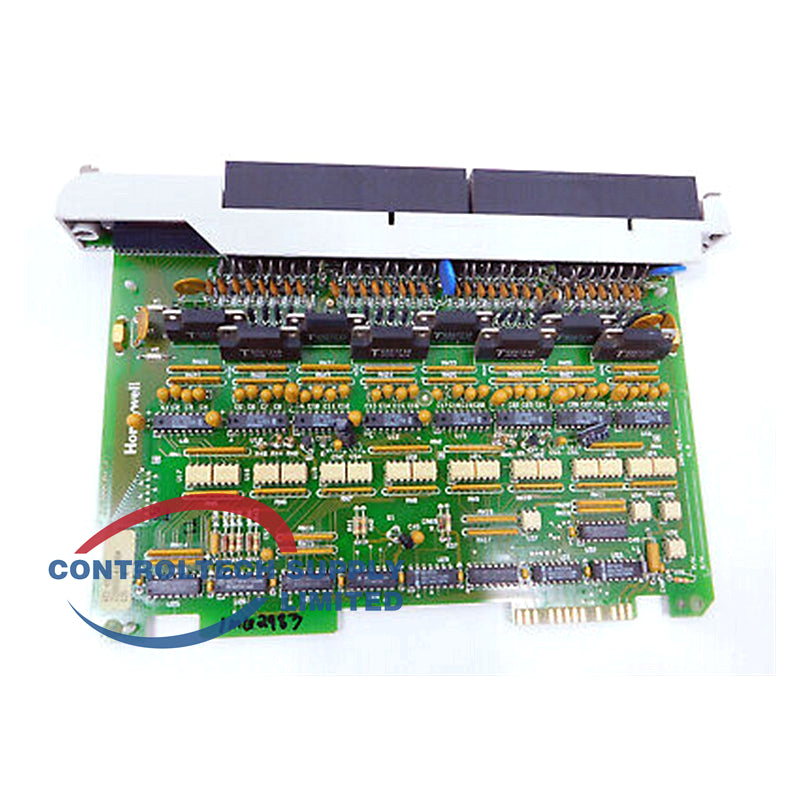

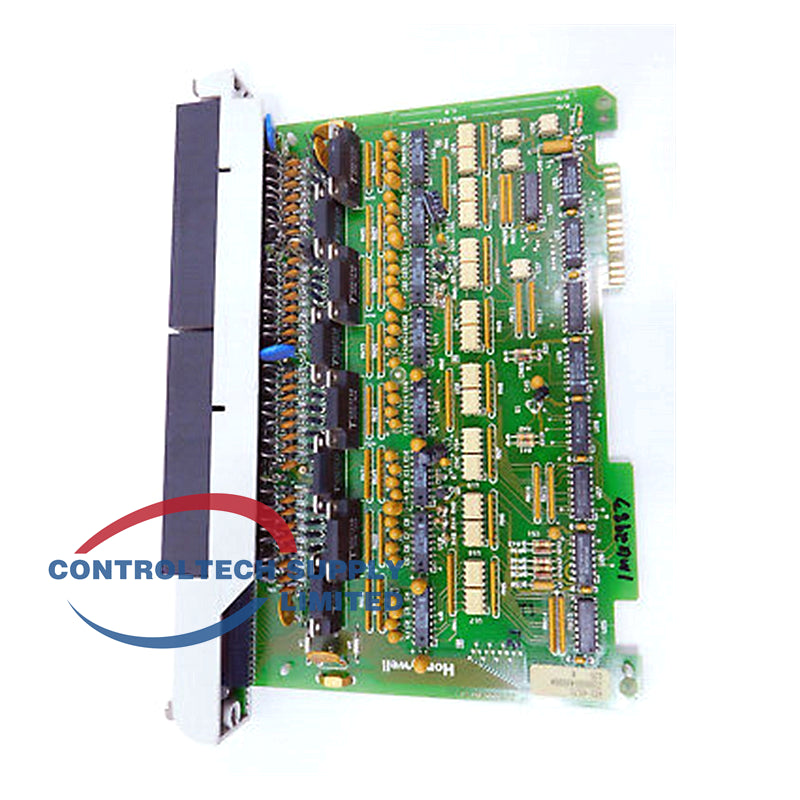

Output Sumber 24VDC 32pt 621-6575 Honeywell Diskret

Gambaran Keseluruhan Produk

Honeywell 621-6575 ialah modul output diskret sumber 24 VDC 32 titik untuk sistem Logic Manager. Setiap litar mempunyai kadaran 500 mA dengan had arus kumpulan dan perlindungan arus lebih.

Spesifikasi Teknikal

• Output: 32 titik sumber
• Voltan nominal: 24 VDC
• Julat voltan: 18–28 VDC
• Arus: 500 mA setiap litar
• Had kumpulan: 3.5 A setiap 8, 7 A setiap 16
• Lonjakan: 2 A selama <10 ms (tidak berulang)
• Fius: 10 A tindakan pantas bagi setiap kumpulan 16
• Blok terminal: 621-9976 atau 621-9977
• Tukar panas: Tidak disokong pada versi ini

Ciri-ciri Utama

• Output sumber DC 32 titik berketumpatan tinggi
• Perlindungan arus lebih individu bagi setiap litar
• Susunan fius kumpulan yang jelas
• Direka untuk kawalan diskret Logic Manager

Soalan Lazim

• Titik? 32 output sumber.
• Arus setiap titik? 500 mA.
• Boleh tukar panas? Tidak (gunakan versi R/C jika diperlukan).

Panduan Pemasangan

1. Pasang modul dalam fail kad I/O.
2. Sambungkan blok terminal yang sepadan (621-9976/9977).
3. Sambungkan beban medan dengan mematuhi kekutuban dan had kumpulan.
4. Gunakan kuasa medan dengan masa peningkatan pantas (<0.5 ms/V).
5. Sahkan output dan kosongkan sebarang kerosakan arus lebih jika ada.

Petua Pemilihan

• Sesuai untuk keperluan output diskret 24 VDC berketumpatan tinggi.
• Pastikan had arus kumpulan dipatuhi dengan teliti.
• Pertimbangkan versi R/C tukar panas untuk penyelenggaraan dalam talian.
