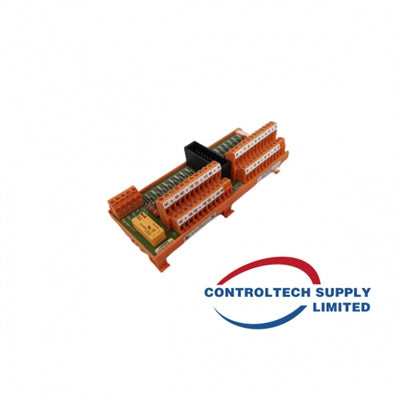

Honeywell FS-TSFIRE-1624 lauka pieslēguma mezgla modulis
Honeywell FS-TSFIRE-1624 lauka pieslēguma mezgla modulis
Manufacturer: Honeywell
Product No.: FS-TSFIRE-1624
Product Type: Lauka savienojuma mezgla modulis
Product Origin: USA
Payment: T/T
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
Apraksts
Honeywell FS-TSFIRE-1624 ir augstas uzticamības lauka pieslēguma mezgls (FTA) , kas paredzēts ugunsgrēka un gāzes drošības sistēmām Honeywell rūpnieciskās drošības platformās. Tas nodrošina 16 uzraugāmus ieejas kanālus ugunsgrēka detektoru, manuālo trauksmes ziņotāju un citu drošības sistēmas lauka ierīču pieslēgšanai. Darbojoties ar stabilu 24 VDC barošanu, modulis nodrošina iebūvētu līnijas uzraudzību, aizsardzību pret īsslēgumu un pārrautu ķēdi, kā arī atbalsta gala līnijas (EOL) rezistorus, lai garantētu pilnīgu cilpas integritāti. Tā izturīgais, kompaktais dizains, skrūvju spailes un montāža uz DIN sliedes padara to piemērotu procesu rūpnīcām, enerģētikas objektiem un skarbiem rūpnieciskās vides apstākļiem, kuros nepieciešama augstas pieejamības ugunsgrēka detektēšana.
Specifikācija
| Parametrs | Apraksts / vērtība |
|---|---|
| Barošanas avota prasības | 24 VDC (ārējs) |
| Ieejas sprieguma pielaide | 24 VDC +25% / –15% |
| Strāvas patēriņš (bez slodzes) | Parasti 11 mA pie 24 VDC |
| Ieejas kanālu skaits | 16 kanāli |
| Ieejas spriegums (bez slodzes) | Parasti 23,5 VDC pie 24 VDC |
| Kanāla pretestība | 680 Ω ± 5% |
| Īsslēguma strāva | 35 mA (pie 24 VDC) |
| Releja sprieguma diapazons | 17–39 VDC |
| Releja strāvas patēriņš | Parasti 8,5 mA pie 24 VDC |
| Pieslēguma veids | Skrūvju spailes |
| Maksimālais vada diametrs | 2,5 mm² (AWG 14) |
| Vada izolācijas noņemšanas garums | 7 mm (0,28 collas) |
| Pievilkšanas griezes moments | 0,5 Nm (0,37 pēdas-mārciņas) |
| Maksimālā lauka vada pretestība | < 100 Ω |
| Cilpas gala (EOL) rezistors | Parasti 4,7 kΩ ± 5% (0,25 W) |
| Maks. cilpas kapacitāte (ar ūdeņradi piesātināti apgabali A un B) | 0,3 µF |
| Maks. cilpas kapacitāte (apgabali, kas nav piesātināti ar ūdeņradi, C un D) | 7 µF |
| Moduļa izmēri (L × W × H) | 6,72 × 2,76 × 2,52 collas |
| DIN sliedes saderība | TS32 / TS35 × 7,5 |
| Nepieciešamais sliedes garums | 171 mm (6,73 collas) |
| Uzstādīšanas metode | Montāža uz DIN sliedes |
| Tipiski lietojumi | Ugunsgrēka detektēšanas cilpas, gāzes detektēšanas ieejas uzraudzība, drošības sistēmas lauka vadojums |
