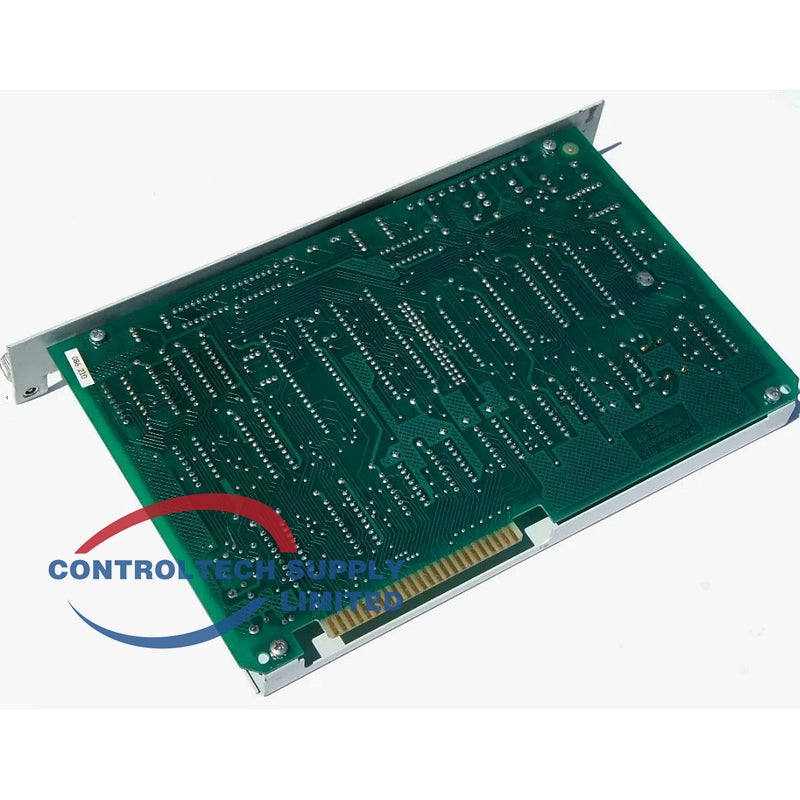

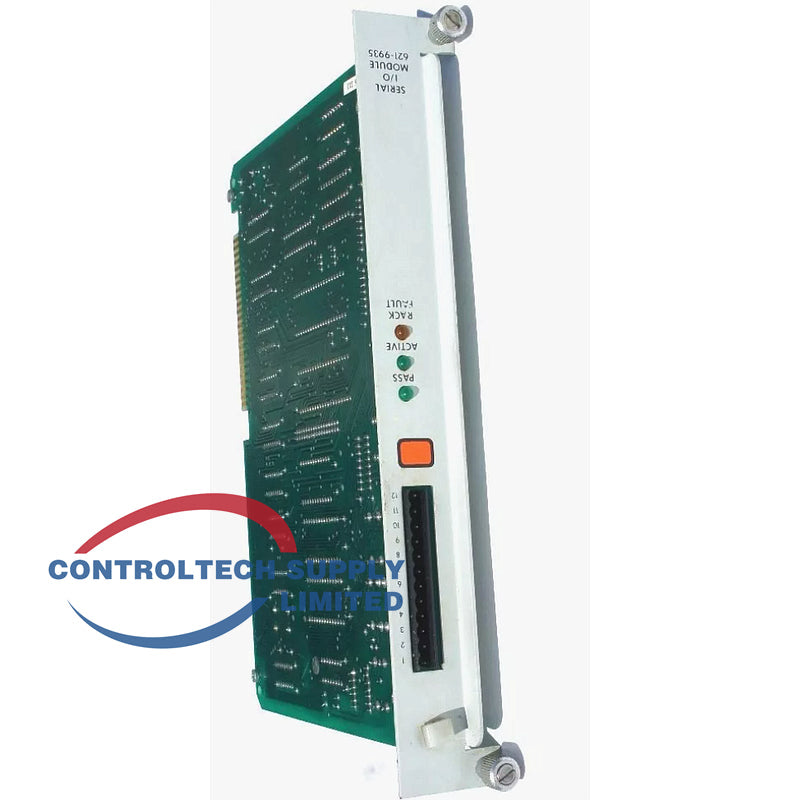

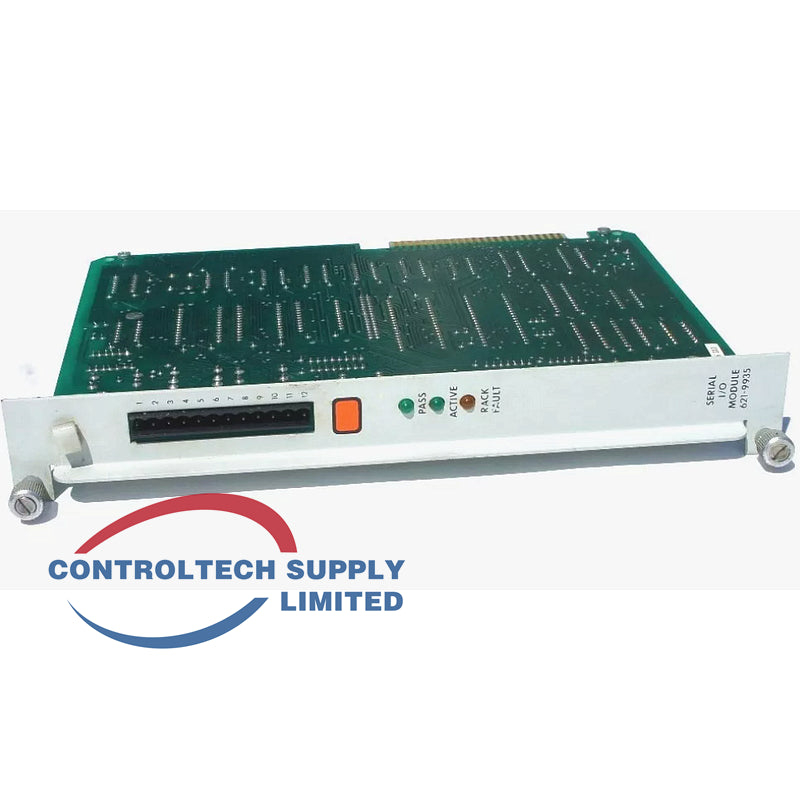

Modulo I/O seriale Honeywell 621-9935, SIOM a 8/16 punti

Panoramica del prodotto

Honeywell 621-9935 è un modulo di ingresso/uscita seriale (SIOM) utilizzato nei telai per schede I/O seriali remoti. Si interfaccia con il modulo di collegamento seriale (SLM) e supporta configurazioni a 8/16 punti per i sistemi ISSC 600 e i relativi sistemi IPC.

Specifiche tecniche

• Tipo: modulo I/O seriale (SIOM)
• Capacità punti: configurabile a 8 o 16 punti
• Interfaccia: collegamento seriale a SLM 621-9936 / 621-9939
• LED di stato: PASS, ACTIVE, RACK FAULT
• Selezione dell'indirizzo: interruttori DIP sulla scheda
• Sistema: rack I/O seriali ISSC 600 / IPC

Caratteristiche principali

• Controlla la comunicazione del rack I/O remoto
• Indicazione chiara dello stato sul pannello frontale
• Indirizzo iniziale e risposta ai guasti configurabili
• Modulo collaudato per reti seriali multidrop

Domande frequenti

• Funzione? Interfaccia I/O seriale per rack remoti.
• Opzioni punti? 8 o 16 punti.
• LED? PASS, ACTIVE, RACK FAULT.

Guida all'installazione

1. Installare nello slot N (rack completo) o nello slot H (rack metà altezza).
2. Impostare gli interruttori DIP per l'indirizzo e la modalità operativa.
3. Collegare i cavi del canale seriale con una terminazione adeguata.
4. Accendere e verificare i LED PASS e ACTIVE.
5. Confermare la comunicazione con l'SLM.

Suggerimenti per la scelta

• Necessario per ogni telaio per schede I/O seriali remoto.
• Abbinare al modello SLM corretto nel rack del processore.
• Ricambio essenziale per le reti I/O seriali.
